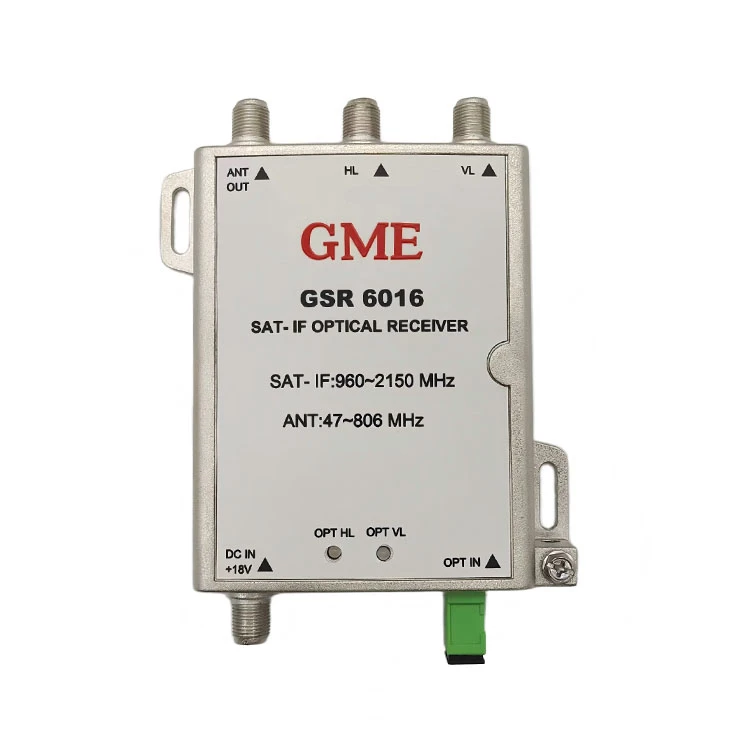

خصوصیات
- سیٹلائٹ آپٹیکل سسٹم کے لیے ڈیزائن کیا گیا ہے۔
- وسیع آپریٹنگ فریکوئنسی رینج: 45-2150MHz
- عمدہ لکیری اور چپٹا پن
- آپٹیکل ان پٹ پاور کی وسیع رینج
- 1-کور سنگل موڈ فائبر ہائی ریٹرن نقصان کا استعمال
- GaAs یمپلیفائر فعال آلات کا استعمال
- انتہائی کم شور والی ٹیکنالوجی
- ہائی لکیری PD کا استعمال کرتے ہوئے CWDM میں-بنائیں۔
- آپٹیکل AGC فنکشن میں-بنائیں۔
تفصیلات
|
آپٹیکل پیرامیٹر |
TERR+SAT-IF پیرامیٹر |
||
|
ذمہ داری (A/W) |
0.9 سے بڑا یا اس کے برابر |
تعدد کی حد |
45~2150MHz |
|
آپٹیکل پاور حاصل کریں۔ |
-18-+3 -10-0 (AGC) |
چپٹا پن |
±1.5 |
|
آپٹیکل ریٹرن نقصان |
45 سے بڑا یا اس کے برابر |
آؤٹ پٹ لیول (AGC) |
80@TERR سے بڑا یا اس کے برابر 78@SAT-IF سے بڑا یا اس کے برابر |
|
طول موج (nm) وصول کریں |
1510-1570 |
CNR |
50 سے بڑا یا اس کے برابر |
|
آپٹیکل کنیکٹر |
SC/APC |
سی ایس او |
65 سے بڑا یا اس کے برابر |
|
دوسرے پیرامیٹر |
سی ٹی بی |
62 سے بڑا یا اس کے برابر |
|
|
بجلی کی فراہمی |
DC-18V |
واپسی کا نقصان |
12 سے بڑا یا اس کے برابر |
|
بجلی کی کھپت (W) |
<6 |
AGC استحکام |
±1 |
|
طول و عرض (ملی میٹر) |
143x110x28.8 |
آؤٹ پٹ مائبادا ۔ |
75Ω |
