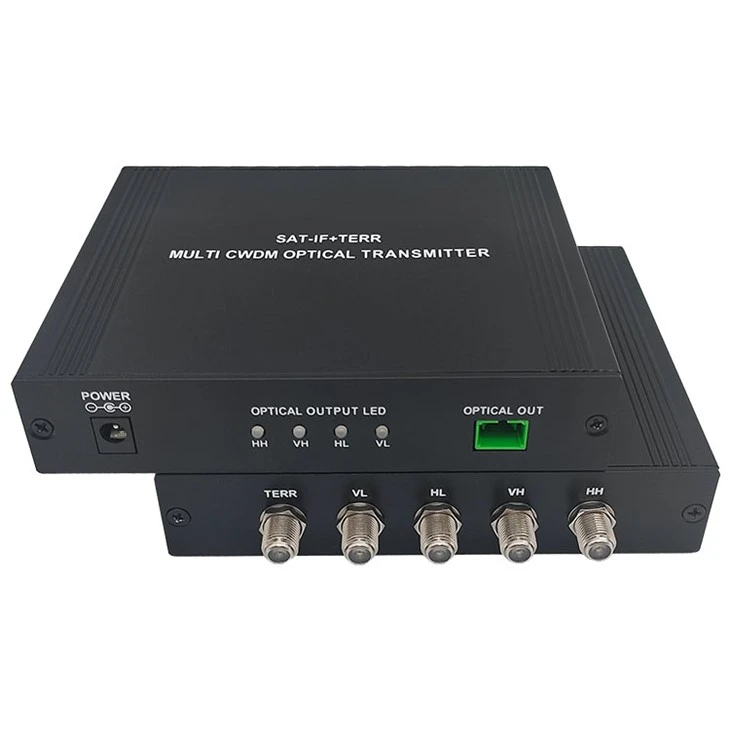

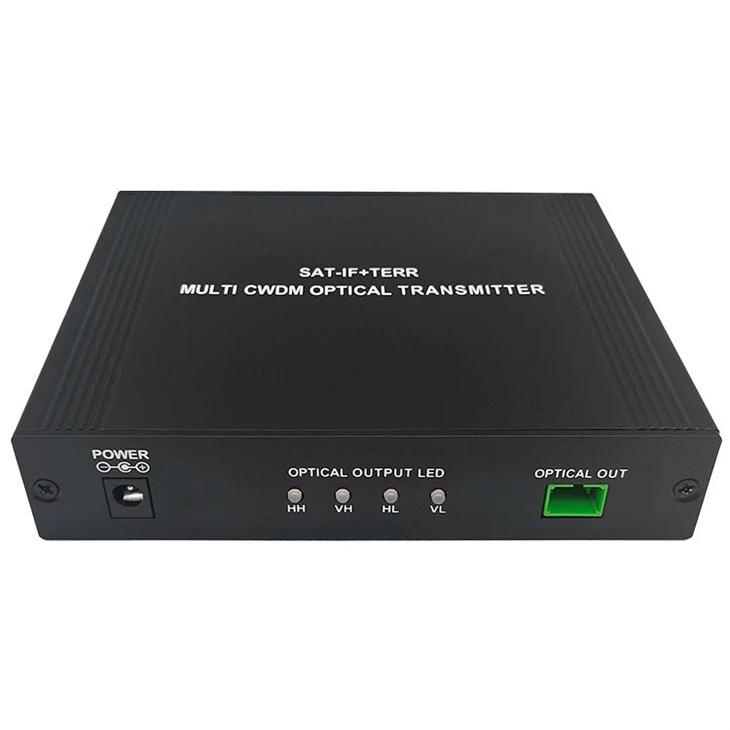

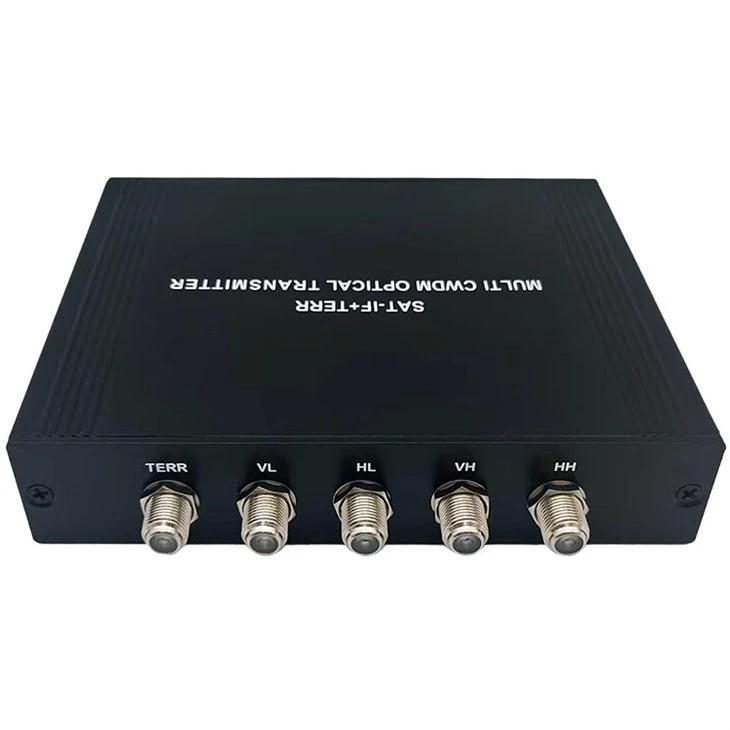

آپٹیکل ٹرانسمیٹرآپٹیکل کمیونیکیشن سسٹمز کا ایک بنیادی جزو ہے، جو برقی سگنلز کو آپٹیکل سگنلز میں تبدیل کرنے اور آپٹیکل ریشوں کے ذریعے منتقل کرنے کے لیے ذمہ دار ہے۔
خصوصیات
- سیٹلائٹ آپٹیکل سسٹم کے لیے ڈیزائن کیا گیا ہے۔
- وسیع آپریٹنگ فریکوئنسی رینج: 45-2150MHz
- بہترین لکیری اور چپٹا پن
- 1-کور سنگل موڈ فائبر ہائی ریٹرن نقصان کا استعمال
- GaAs یمپلیفائر فعال آلات کا استعمال
- انتہائی کم شور والی ٹیکنالوجی
- DFB سماکشیل چھوٹے پیکیج لیزر کا استعمال کرتے ہوئے CWDM میں-بنائیں۔
- LNB کام کرنے کے لیے آؤٹ پٹ 13/18V,0/22KHz
- 32 آپٹیکل نوڈس تک کی تقسیم
تفصیلات
|
آپٹیکل پیرامیٹر |
TERR+SAT-IF پیرامیٹر |
||
|
آپٹیکل ریٹرن نقصان |
45 سے بڑا یا اس کے برابر |
تعدد کی حد |
45~2150MHz |
|
آؤٹ پٹ آپٹیکل پاور |
4x+3dBm |
چپٹا پن |
±1.5 |
|
آپٹیکل کنیکٹر |
SC/APC |
آؤٹ پٹ لیول (AGC) |
80±5@TERR سے بڑا یا اس کے برابر 78±10@SAT-IF سے بڑا یا اس کے برابر |
|
آؤٹ پٹ آپٹیکل طول موج (nm) |
1510-1570 |
C/R |
52 سے بڑا یا اس کے برابر |
|
دوسرے پیرامیٹر |
سی ایس او |
65 سے بڑا یا اس کے برابر |
|
|
آر ایف کنیکٹر |
F-عورت |
سی ٹی بی |
62 سے بڑا یا اس کے برابر |
|
بجلی کی فراہمی |
DC-24V |
واپسی کا نقصان |
12 سے بڑا یا اس کے برابر |
|
بجلی کی کھپت (W) |
<6 |
22KHz درستگی |
22±4 |
|
طول و عرض (ملی میٹر) |
143x110x28.8 |
ایل این بی پاور سپلائی |
13/18 |
