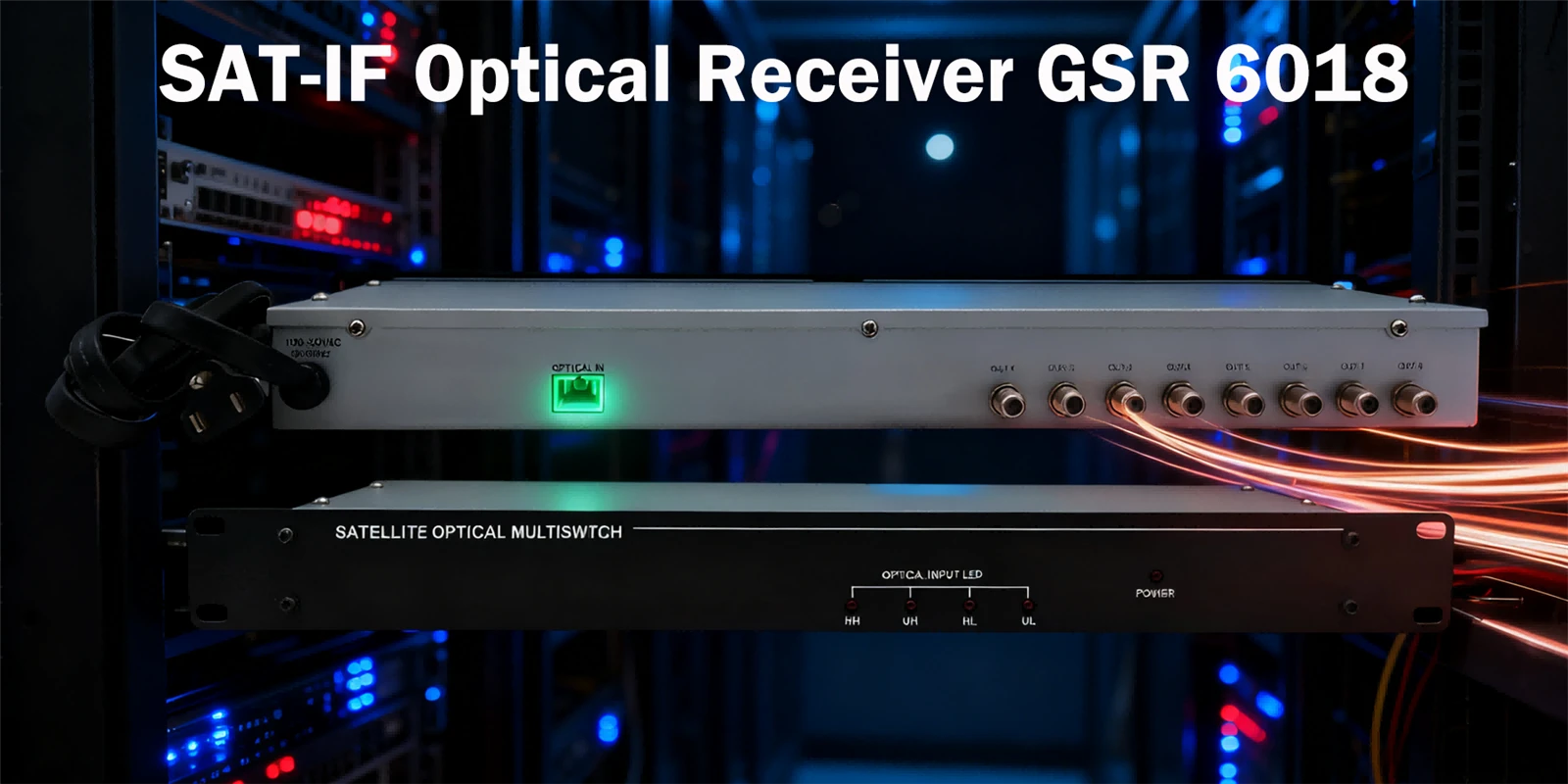

SAT-اگر آپٹیکل وصول کنندہ

آپٹیکل پیرامیٹر

TERR+SAT-IF پیرامیٹر

ذمہ داری (A/W)

0.9 سے بڑا یا اس کے برابر

تعدد کی حد

45~2150MHz

آپٹیکل پاور حاصل کریں۔

-18-+3

-10-0 (AGC)

چپٹا پن

±1.5

آپٹیکل ریٹرن نقصان

45 سے بڑا یا اس کے برابر

تنہائی کراس پولرائزیشن

-25dB منٹ

(950~2150MHz)

طول موج (nm) وصول کریں

1510-1570

آئسولیشن آؤٹ ٹو آؤٹ

-28dB منٹ(950~2150MHz)

-14dB منٹ(40~806MHz)

آپٹیکل کنیکٹر

SC/APC

بینڈ کی توجہ کو روکیں۔

15dB منٹ Ant port@950MHz

15dB منٹ Sat port@806MHz

دوسرے پیرامیٹر

LHCP/RHCP

14.0 ~ 15.0 Vdc

بجلی کی فراہمی

DC-24V

طول و عرض

19"(L) x 5.5"(D) x 1.75"(H)

بجلی کی کھپت (W)

<6

پاور ان پٹ

110~240Vac 50/60Hz

طول و عرض (ملی میٹر)

143x110x28.8

آؤٹ پٹ مائبادا ۔

75Ω
