تعارف:
آپٹیکل وصول کنندہ ڈیجیٹل ٹیلی ویژن کے لئے ہے ، گھر میں فائبر . یہ مشین اعلی حساسیت آپٹیکل وصول کرنے والی ٹیوب کو اپناتی ہے۔
یہ بلٹ ان سی ڈبلیو ڈی ایم ہے ، جو سنگل فائبر ٹرپل طول موج کے نظام کے لئے موزوں ہے ، کیٹ وی آپریٹنگ طول موج 1550nm ، پاس طول موج 1270/1310/1490/1577nm ، آسانی سے ایپون ، GPON . xg (s) پون کے او این یو کو جوڑ سکتا ہے۔
- 20 کلومیٹر تک ٹرانسمیشن فاصلہ
- اضافی کم شور
- آپٹیکل پاور رینج وصول کرنے والے وسیع متحرک
- قابل اطلاق XG (زبانیں) پون ، GPON ، EPON ، کسی بھی FTTX PON ٹکنالوجی کے ساتھ ہم آہنگ ہیں
- آپٹیکل پاور ریسورس کی ایک بڑی تعداد کو بچا سکتا ہے ، نیٹ ورک کی تشکیل کی لاگت کو بہت حد تک کم کرسکتا ہے
- 47 ~ 1000 میگاہرٹز بینڈوتھ کے اندر ، سبھی عمدہ فلیٹ پن کی خصوصیت کے ساتھ (fl 1db سے کم یا اس کے برابر)
- دھات کا معاملہ ، اوپٹ الیکٹرانک حساس آلات کے لئے حفاظت کی پیش کش کریں
- اعلی آؤٹ پٹ لیول ، بہت سے صارفین استعمال کرسکتے ہیں
- کم بجلی کا استعمال ، اعلی کارکردگی ، اعلی لاگت کی کارکردگی
- تمام بندرگاہوں پر 6KV اضافے کا تحفظ
- زیادہ سے زیادہ 4 RF کی حمایت کریں
تفصیلات
|
کیٹ وی طول موج |
1550 ± 10nm |
آؤٹ پٹ آریف مزاحمت |
75Ω |
|
|
پون طول موج |
1270/1310/1490/1577nm |
آؤٹ پٹ واپسی کا نقصان |
14db سے کم یا اس کے برابر |
|
|
آپٹیکل ان پٹ پاور |
-18-+2 dbm |
آپٹیکل واپسی کا نقصان |
55db سے زیادہ یا اس کے برابر |
-9 DBM آپٹیکل ان پٹ پاور ، 60 پال چینلز |
|
آپٹیکل اے جی سی رینج |
-12--2 dbm |
سی/سی ایس او |
55db سے زیادہ یا اس کے برابر |
|
|
کیٹ وی آپٹیکل ان پٹ پورٹ |
ایس سی/اے پی سی |
سی/سی ٹی بی |
55db سے زیادہ یا اس کے برابر |
|
|
پون آپٹیکل ریفلٹ پورٹ |
ایس سی/پی سی |
میر |
31db سے زیادہ یا اس کے برابر |
-15 DBM آپٹیکل ان پٹ پاور |
|
آر ایف کنیکٹر |
امپیریل ایف قسم |
ان پٹ وولٹیج |
+12V |
|
|
تعدد |
47-1000 میگاہرٹز |
بجلی کی کھپت |
2W سے کم یا اس کے برابر |
|
|
چپٹا |
± 1.25db سے کم یا اس کے برابر |
درجہ حرارت |
-10-+50 ڈگری |
|
|
آریف آؤٹ پٹ لیول (اے جی سی رینج میں) |
80dbuv سے زیادہ یا اس کے برابر |
طول و عرض |
73 × 60 × 23 (L × W × H) ملی میٹر |
|
ماڈل کی فہرستیں
|
ماڈل |
پاس طول موج |
طول موج کی عکاسی کریں |
انٹرفیس پاس کریں |
RF آؤٹ انٹرفیس |
ڈی سی-ان |
|

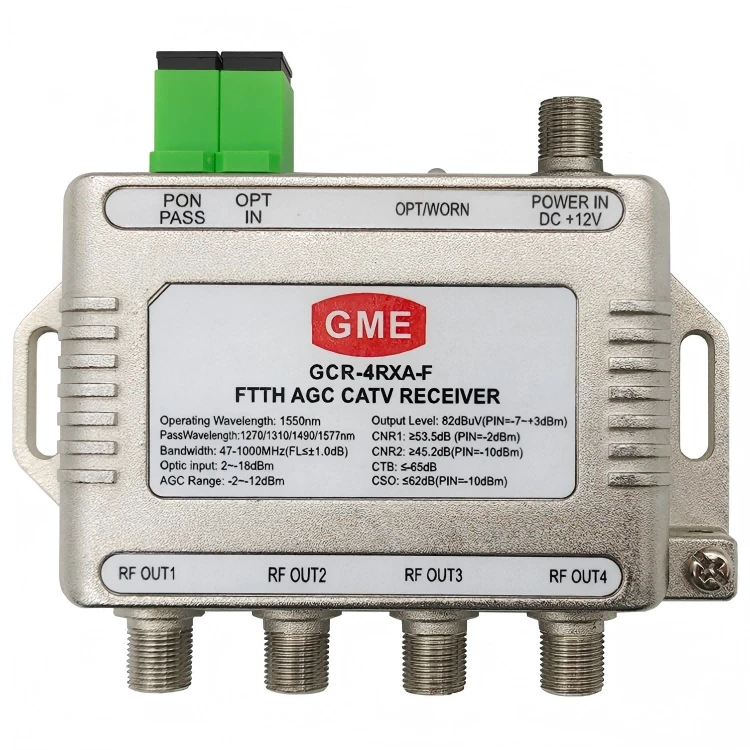

جی سی آر -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/اے پی سی |
4 |
ایف-فیمل: 12v 300ma |
|

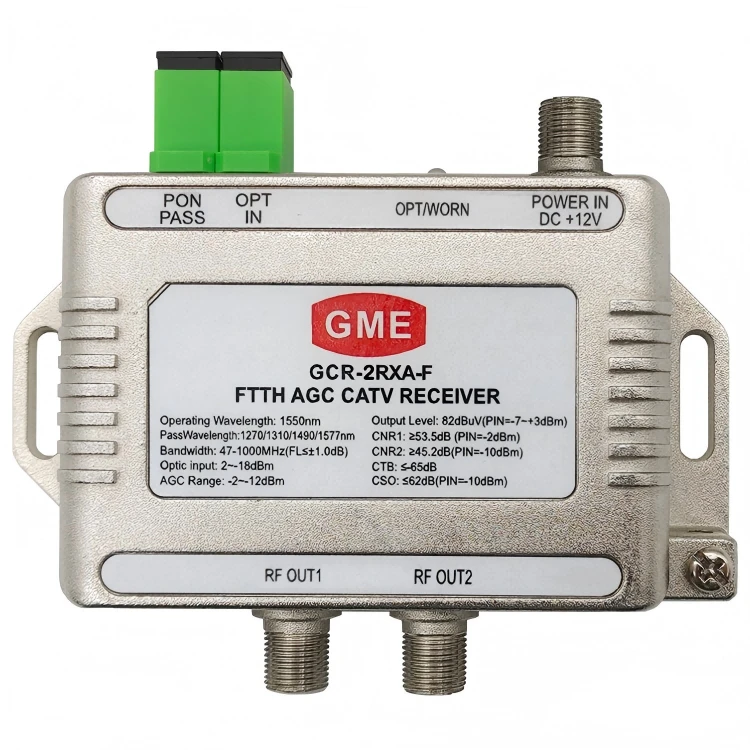

جی سی آر -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/اے پی سی |
2 |
ایف-فیمل: 12v 300ma |
|

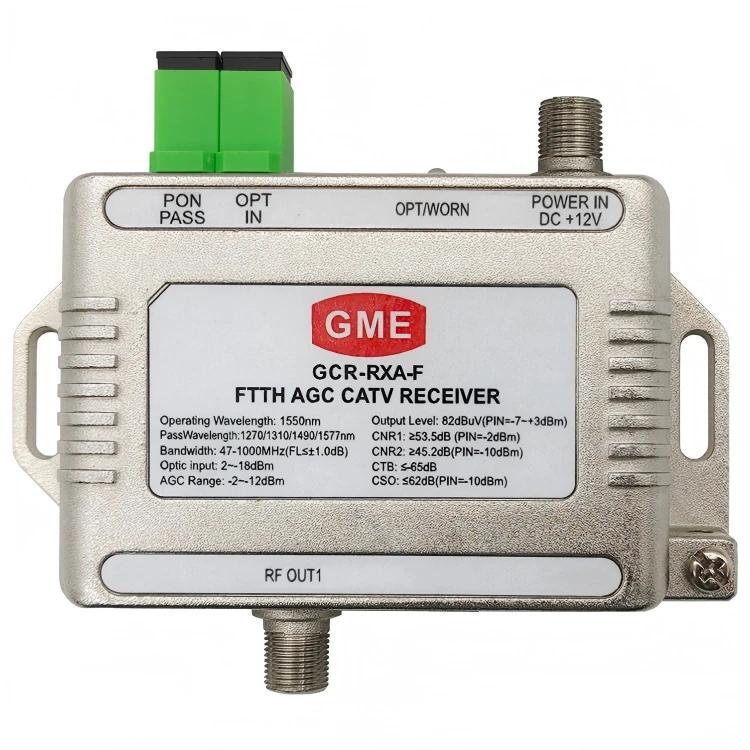

gcr-rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/اے پی سی |
1 |
ایف-فیمل: 12v 300ma |
|
جی سی آر -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/یو پی سی |
4 |
ایف-فیمل: 12v 300ma |
|
جی سی آر -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/یو پی سی |
2 |
ایف-فیمل: 12v 300ma |
|
gcr-rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/یو پی سی |
1 |
ایف-فیمل: 12v 300ma |
|
جی سی آر -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/اے پی سی |
4 |
DC -005: 12V 300MA |
|
جی سی آر -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/اے پی سی |
2 |
DC -005: 12V 300MA |
|
gcr-rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/اے پی سی |
1 |
DC -005: 12V 300MA |
|
جی سی آر -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/یو پی سی |
4 |
DC -005: 12V 300MA |
|
جی سی آر -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/یو پی سی |
2 |
DC -005: 12V 300MA |
|
gcr-rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
ایس سی/یو پی سی |
1 |
DC -005: 12V 300MA |
