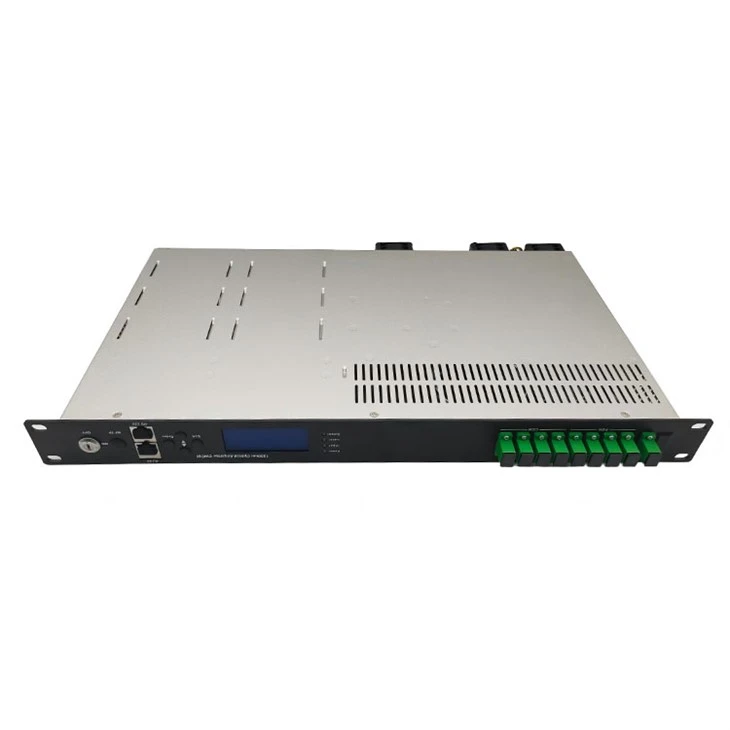

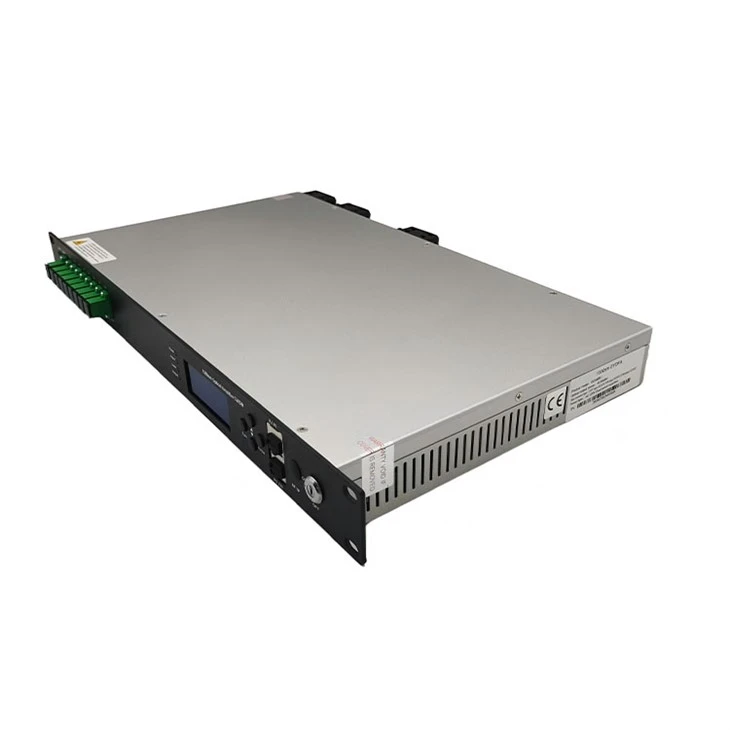

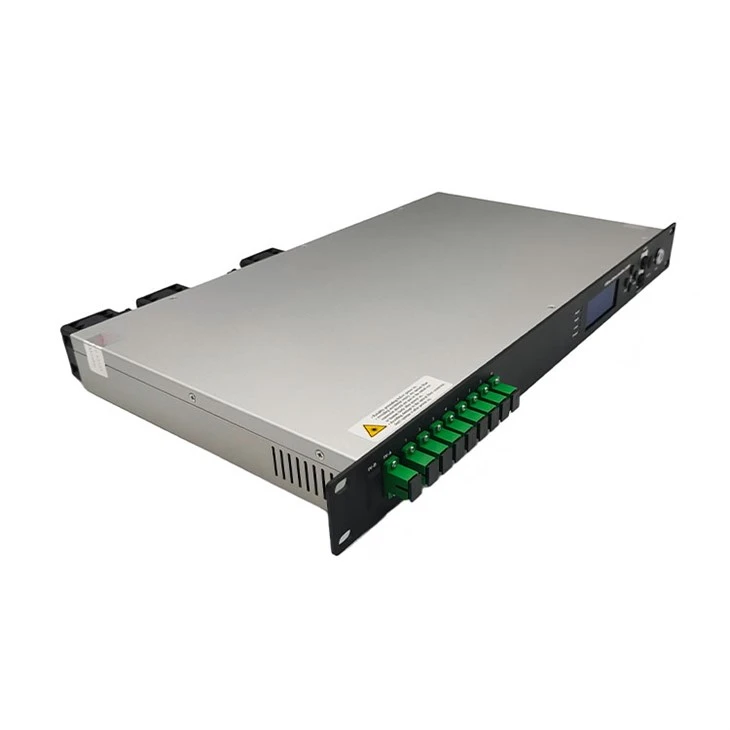

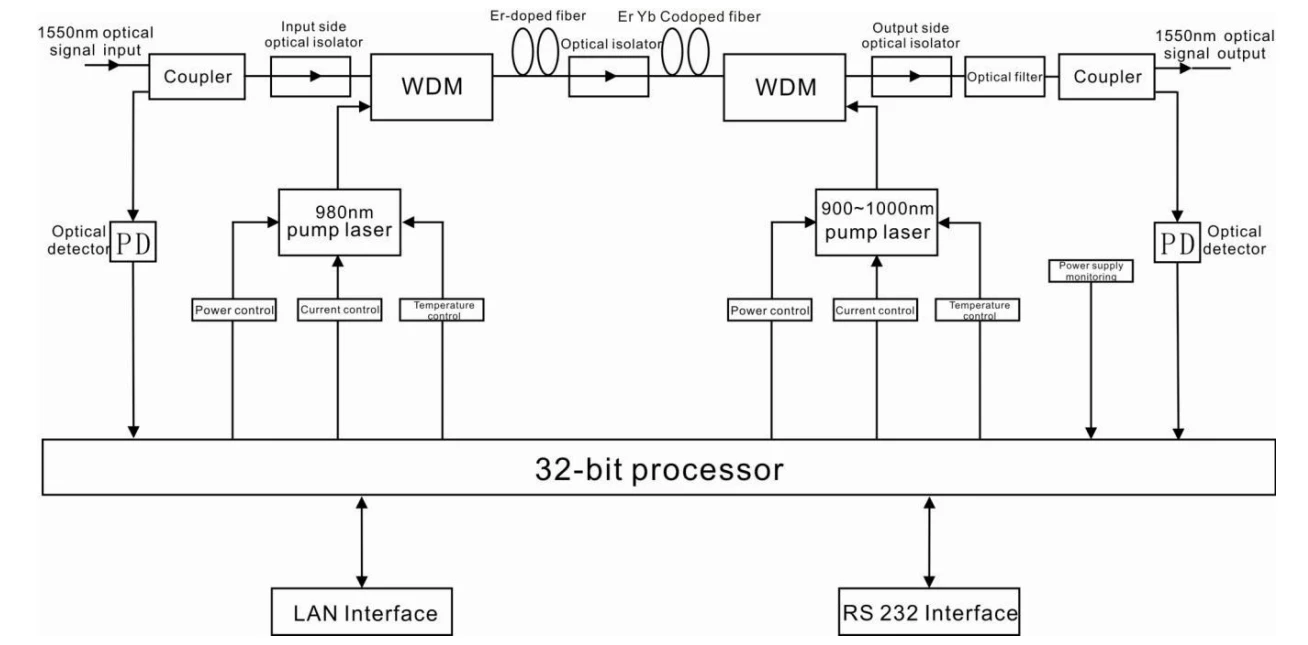

ہائی-پاور آپٹیکل ایمپلیفائر

آئٹم

یونٹ

تکنیکی پیرامیٹرز

تبصرہ

آپریٹنگ بینڈوتھ

nm

1545 - 1565

آپٹیکل ان پٹ پاور رینج

dBm

-5-+10

زیادہ سے زیادہ آپٹیکل آؤٹ پٹ پاور

dBm

36

آؤٹ پٹ پاور استحکام

dBm

±0.5

شور کا پیکر

ڈی بی

6.0 سے کم یا اس کے برابر

آپٹیکل ان پٹ پاور0dBm

واپسی کا نقصان

ان پٹ

ڈی بی

45 سے بڑا یا اس کے برابر

آؤٹ پٹ

ڈی بی

45 سے بڑا یا اس کے برابر

آپٹیکل کنیکٹر کی قسم

SC/APC LC/UPC

C/N

ڈی بی

50 سے بڑا یا اس کے برابر

GT/T 184-2002 کے مطابق ٹیسٹ کی حالت

C/CTB

ڈی بی

63 سے بڑا یا اس کے برابر

C/CSO

ڈی بی

63 سے بڑا یا اس کے برابر

پاور سپلائی وولٹیج

V

AC160V - 250V(50 Hz),DC48V

بجلی کی کھپت

W

65 سے کم یا اس کے برابر

آپریٹنگ درجہ حرارت کی حد

ڈگری

-10 - +45

اسٹوریج کے درجہ حرارت کی حد

ڈگری

-30 - +70

زیادہ سے زیادہ آپریٹنگ رشتہ دار نمی

%

زیادہ سے زیادہ 95% کوئی کنڈینسیشن نہیں۔

طول و عرض

ملی میٹر

437(L)×442(W)×44(H)

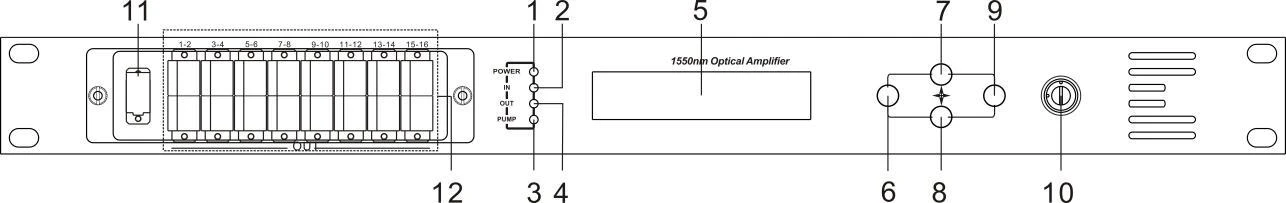

1. پاور انڈیکیٹر: ایک سوئچنگ پاور سپلائی کام کر رہی ہے - پیلا؛ دو سوئچنگ پاور سپلائیز کام کر رہے ہیں - سبز۔

2. آپٹیکل ان پٹ پاور انڈیکیٹر: یہ لائٹ اس وقت آن ہوتی ہے جب آپٹیکل ان پٹ پاور > -10dBm ہوتی ہے۔

3. پمپ ورکنگ اسٹیٹس انڈیکیٹر: ریڈ لائٹ کا مطلب ہے کہ پمپ کام نہیں کر رہا ہے، لیکن مشین کے پیرامیٹرز نارمل ہیں۔ سرخ روشنی چمکنے کا مطلب ہے کہ مشین ٹوٹ گئی ہے، متعلقہ خرابی کی وجہ ڈسپلے مینو کا الارم مینو دیکھیں۔ سبز روشنی کا مطلب ہے کہ پمپ نارمل کام کر رہا ہے۔

4. آپٹیکل آؤٹ پٹ پاور انڈیکیٹر: یہ روشنی اس وقت آن ہوتی ہے جب آپٹیکل آؤٹ پٹ پاور > +10dBm ہوتی ہے۔

{{0}×32 ڈاٹ-میٹرکس LCD اسکرین

6. سیٹ اپ مینو کی ایگزٹ یا کینسل کلید ڈسپلے کریں۔

7. سیٹ اپ مینو کی اوپر یا اضافہ کلید ڈسپلے کریں۔

8. سیٹ اپ مینو کی نیچے یا کمی کی کلید دکھائیں۔

9. سیٹ اپ مینو کی Enter کلید ڈسپلے کریں۔

10. پمپ لیزر سوئچنگ کی: "آن" کا مطلب ہے کہ پمپ لیزر کھلا ہے اور "آف" کا مطلب ہے کہ پمپ لیزر بند ہے۔ یقینی بنائیں کہ پاور آن ہونے سے پہلے کلید "آف" پوزیشن پر ہے۔ سیلف-ٹیسٹ پاس کرنے کے بعد، دکھائے گئے پیغام کے مطابق کلید کو "آن" پوزیشن پر گھمائیں۔

11. آپٹیکل سگنل ان پٹ

12. آپٹیکل سگنل آؤٹ پٹ

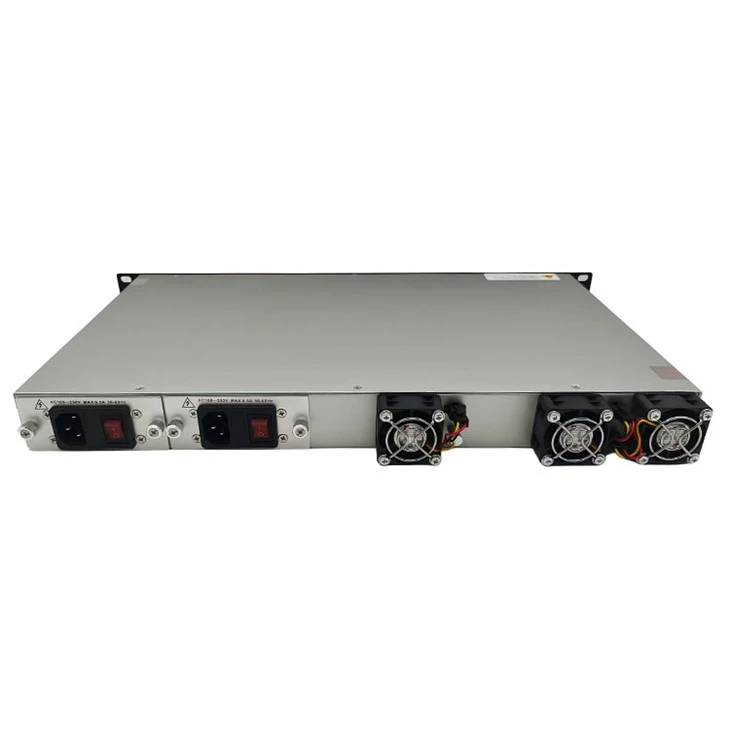

1. پنکھے کی دکان۔

2. RS232 انٹرفیس۔

3. پاور سپلائی کا AC 220V ان پٹ پورٹ 1۔

4. بجلی کی فراہمی کا فیوز 1۔

5. بجلی کی فراہمی کا سوئچ 1.

6. پاور سپلائی کا AC 220V ان پٹ پورٹ 2۔

7. بجلی کی فراہمی کا فیوز 2۔

8. بجلی کی فراہمی کا سوئچ 2.

9. چیسس کا گراؤنڈ سٹڈ

10. LAN انٹرفیس
