تفصیل
CT-SAW860 ایک تمام ٹھوس-اسٹیٹ آڈیو/ویڈیو ماڈیولیٹر ہے جو 54MHz سے 860MHz تک ایک فکسڈ چینل پر ایک ماڈیول شدہ ویڈیو اور آر ایف کیریئر آؤٹ پٹ فراہم کرتا ہے۔
SAW فلٹر شدہ آڈیو ویڈیو ماڈیولیٹر ویڈیو ذرائع سے 0.7-2.5 Vp-p سطح پر معیاری قطبی ویڈیو کو قبول کرتا ہے جیسے کہ سیٹلائٹ ریسیور، ڈیموڈولیٹر، ٹی وی کیمرہ، DVD پلیئر یا ویڈیو ٹیپ ریکارڈر۔

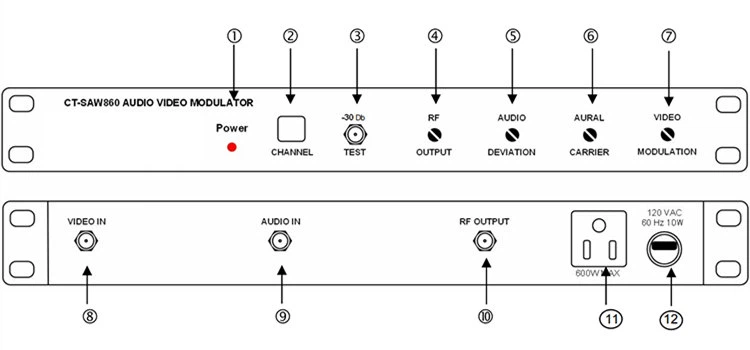

یہ یونٹ بند سرکٹ MATV، SMATV، یا CATV سسٹم کے اندر کسی بھی غیر استعمال شدہ چینل پر اعلیٰ معیار کی ویڈیو، رنگ، اور آڈیو سگنل فراہم کرتا ہے۔ آسان آپریشن کے لیے، تمام سطح کے کنٹرول سامنے والے پینل پر واقع ہیں۔
تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|
|
ماڈل نمبر: GDM-004 (GLM-SAW860) |
|
|
آر ایف |
|
|
1. آؤٹ پٹ چینلز |
TV VHF: 2-13، UHF: 14-69، CATV: 2-127 |
|
2. آؤٹ پٹ لیول |
+55 dBmV (کم سے کم) |
|
3. آؤٹ پٹ لیول رینج |
13 ڈی بی |
|
4. A/V کیریئر کا تناسب |
-7dB سے -22dB |
|
5. جعلی آؤٹ پٹ |
ویڈیو کیریئر کے نیچے -60 dB (@A/V کیریئر راشن -15 dB، آؤٹ پٹ لیول: +55dBmV) |
|
6. تعدد کی درستگی/استحکام |
±5 KHz |
|
7. آؤٹ پٹ امپیڈینس |
75 اوہم |
|
8. آؤٹ پٹ ریٹرن نقصان |
9 ڈی بی |
|
ویڈیو |
|
|
1. ویڈیو ان پٹ لیول |
0.7 Vp-p کم از کم @87.5% ماڈیولیشن |
|
2. امتیازی فائدہ |
<5% (10 to 90% APL) |
|
3. تفریق کا مرحلہ |
<5˚ (10 to 90% APL) |
|
4. ہم اور شور |
-60 dB @87.5% ماڈیولیشن |
|
5. بصری کیریئر سے شور کا تناسب |
60 dB @4 MHz BW |
|
6. تعدد رسپانس |
±1.7 dB (30 Hz سے 4.2 MHz) |
|
آڈیو |
|
|
1. ان پٹ لیول |
±25 KHz انحراف کے لیے 0.8 Vp-p |
|
2. ان پٹ رکاوٹ |
600 اوہم غیر متوازن |
|
3. پری{{1}زور |
75 µسیکنڈ |
|
جنرل |
|
|
1. پاور ان پٹ رینج |
120 VAC، 60 Hz |
|
2. آپریٹنگ درجہ حرارت |
32 ˚F ~ 122 ˚F |
|
3. کنیکٹر |
تمام "F" قسم |
|
مکینیکل |
|
|
1. ابعاد |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. وزن |
4.3 پونڈ |

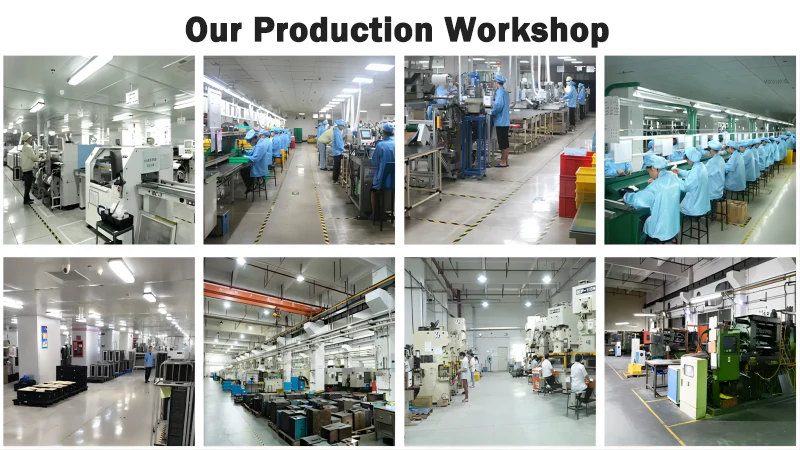

Goodmind Electronics (Shenzhen) Co., Ltd. کا قیام 1992 میں 18 ملین امریکی ڈالر کے رجسٹرڈ سرمائے کے ساتھ کیا گیا تھا۔ اس کی اپنی فیکٹری شینزین میں واقع ہے اور اس میں 1000 سے زیادہ ملازمین ہیں۔ یہ ایک اعلی-ٹیک انٹرپرائز ہے جو R&D، پروڈکشن، سیلز اور سروس کو مربوط کرتا ہے، کمپنی اینٹینا / نیٹ ورک کمیونیکیشن / بلوٹوتھ / اے وی اسیسریز / اسمارٹ ہوم / کار اسیسریز پیشہ ورانہ مینوفیکچرنگ کمپنی میں مہارت رکھتی ہے۔ فیکٹری عمودی طور پر مربوط ہے۔ فیکٹری میں پلاسٹک پروسیسنگ، میٹل اسٹیمپنگ، زنک ڈائی کاسٹنگ، ایس ایم ٹی، ڈی آئی پی اور اسمبلی سینٹر ہے۔ کمپنی کے پاس مضبوط مالی طاقت، پیشہ ورانہ R&D ٹیم، بہترین مینوفیکچرنگ کا سامان اور دبلی پتلی مینوفیکچرنگ ہے، اور گاہکوں کے لیے اعلی-مصنوعات تیار کرنے کے لیے وقف ہے۔
SAW فلٹر شدہ آڈیو ویڈیو ماڈیولیٹر کیا ہے؟
A SAW فلٹر شدہ آڈیو ویڈیو ماڈیولیٹر ایک ایسا آلہ ہے جو عام طور پر ینالاگ ٹیلی ویژن سسٹم میں آڈیو اور ویڈیو سگنل نشر کرنے کے لیے استعمال ہوتا ہے۔ یہ ایک سرفیس اکوسٹک ویو (SAW) فلٹر کا استعمال کرتا ہے تاکہ ماڈیولڈ سگنل کو درست طریقے سے شکل دینے اور فلٹر کرنے کے لیے، مخصوص تعدد کے معیارات کی تعمیل کو یقینی بنانے اور مداخلت کو کم کرنے کے لیے۔
اس تناظر میں SAW فلٹر کیسے کام کرتا ہے؟
سرفیس ایکوسٹک ویو (SAW) فلٹر ایک صوتی لہر کا آلہ ہے جو ریڈیو فریکوئنسی پر الیکٹرانک سگنلز کو فلٹر اور پروسیس کرتا ہے۔ اس ماڈیولیٹر میں، یہ آڈیو-ویڈیو سگنل کی فریکوئنسی خصوصیات کو بہتر بنانے میں مدد کرتا ہے، اس بات کو یقینی بناتے ہوئے کہ یہ مقررہ فریکوئنسی سپیکٹرم کے اندر رہے اور مداخلت کو کم سے کم کرے۔
آڈیو ویڈیو ماڈیولر میں SAW فلٹر کا مقصد کیا ہے؟
ماڈیولیٹر میں SAW فلٹر ماڈیولڈ سگنل کو شکل دینے اور فلٹر کرنے کا کام کرتا ہے۔ یہ مخصوص تعدد کے معیارات کو پورا کرنے، ملحقہ چینلز کے ساتھ مداخلت کو روکنے، اور منتقل شدہ آڈیو-ویڈیو سگنل کے مجموعی معیار کو بہتر بنانے میں مدد کرتا ہے۔
SAW فلٹر شدہ آڈیو ویڈیو ماڈیولیٹر
A SAW (Surface Acoustic Wave) فلٹر شدہ آڈیو ویڈیو ماڈیولیٹر ایک ایسا آلہ ہے جو اینالاگ ٹیلی ویژن سسٹمز میں آڈیو اور ویڈیو سگنل نشر کرنے کے لیے استعمال ہوتا ہے۔ اس میں ایک SAW فلٹر شامل کیا گیا ہے، جو کہ ایک صوتی لہر کا آلہ ہے، جس سے ماڈیولڈ سگنل کو درست طریقے سے شکل دینے اور فلٹر کرنے کے لیے۔ یہ مخصوص تعدد کے معیارات کی تعمیل کو یقینی بنانے میں مدد کرتا ہے اور مداخلت کو کم کرتا ہے۔
کیا اس قسم کا ماڈیولیٹر ڈیجیٹل براڈکاسٹنگ میں شفٹ ہونے کے ساتھ اب بھی متعلقہ ہے؟
ڈیجیٹل براڈکاسٹنگ میں بڑے پیمانے پر تبدیلی کے ساتھ، SAW فلٹرز والے روایتی اینالاگ آڈیو-ویڈیو ماڈیولر کم عام ہوتے جا رہے ہیں۔ ڈیجیٹل براڈکاسٹنگ سسٹم اکثر زیادہ جدید ماڈیولیشن اور انکوڈنگ تکنیک استعمال کرتے ہیں۔
ماڈیولیٹر ملحقہ چینلز سے مداخلت کیسے کرتا ہے؟
SAW فلٹر ملحقہ چینلز یا ناپسندیدہ سگنلز کی مداخلت کو کم کرنے میں اہم کردار ادا کرتا ہے۔ یہ یقینی بناتا ہے کہ ماڈیولڈ سگنل مختص فریکوئنسی رینج کے اندر رہے، مداخلت کے خطرے کو کم سے کم کرتا ہے۔
اکثر پوچھے گئے سوالات
سوال: کیا ایک SAW فلٹر شدہ آڈیو ویڈیو ماڈیولر متعدد چینلز کو ہینڈل کر سکتا ہے؟
A: جی ہاں، اس کے ڈیزائن اور وضاحتوں پر منحصر ہے، ایک ماڈیولیٹر متعدد چینلز کو سنبھال سکتا ہے۔ ڈیوائس کی صلاحیتوں کو جانچنا اور علاقائی نشریاتی معیارات کی تعمیل کو یقینی بنانا بہت ضروری ہے۔
س: میں علاقائی نشریاتی معیارات کے ساتھ مطابقت کو کیسے یقینی بنا سکتا ہوں؟
A: مینوفیکچررز یا سپلائرز سے مشورہ کرنا ضروری ہے تاکہ یہ یقینی بنایا جا سکے کہ SAW فلٹر شدہ آڈیو ویڈیو ماڈیولیٹر آپ کے علاقے میں نشریاتی معیارات اور ضوابط کی تعمیل کرتا ہے۔
سوال: کیا اس قسم کے آلات کی دیکھ بھال اور اپ گریڈ کے لیے جاری تعاون موجود ہے؟
A: جیسا کہ اینالاگ براڈکاسٹنگ سسٹم مرحلہ وار ختم ہو گیا ہے، روایتی اینالاگ ماڈیولٹرز کی بحالی اور اپ گریڈ کے لیے تعاون محدود ہو سکتا ہے۔ طویل مدتی قابل عمل ہونے کے لیے ڈیجیٹل حل کی طرف منتقلی پر غور کریں۔
