تفصیل

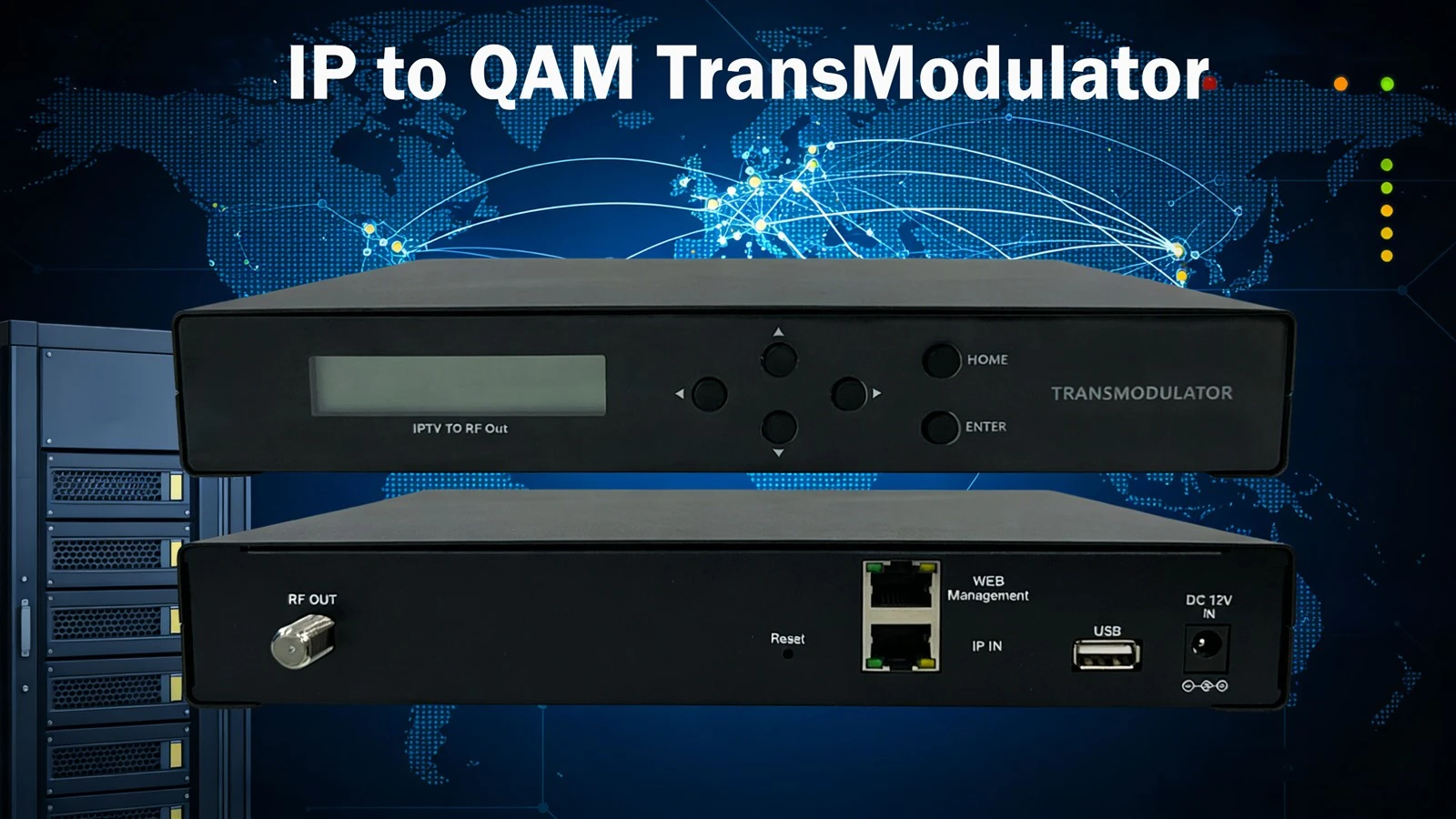

GIBM-2000 ایک واحد QAM پر 2 IP HD اسٹریمز ہے جو IP نیٹ ورک ان پٹ سگنل کو 1 QAM ماڈیولڈ J.83B چینلز میں تبدیل کرتا ہے۔

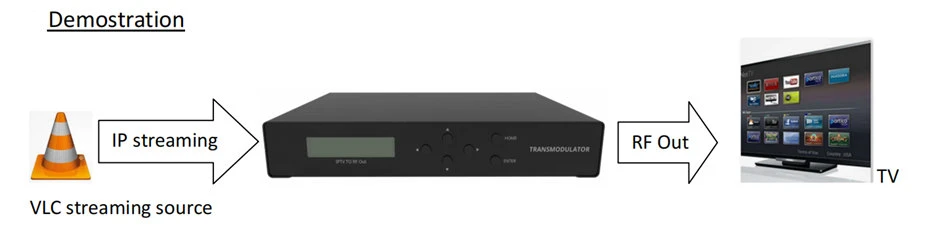

ایکIP سے QAM TransModulatorایک خصوصی نیٹ ورکنگ ڈیوائس ہے جو IP (انٹرنیٹ پروٹوکول) - پر مبنی ڈیجیٹل سگنلز کو QAM (Quadrature Amplitude Modulation) ماڈیولڈ RF (ریڈیو فریکوئنسی) سگنلز میں تبدیل کرتا ہے، جو روایتی سماکشی کیبل نیٹ ورکس پر IP - پر مبنی مواد کی ترسیل کو قابل بناتا ہے۔

سمارٹ کیمپس ٹیلی ویژن سسٹم

اسکولوں میں، IPQAM بنیادی طور پر ویڈیو مواد کی موثر اور مستحکم تقسیم کے لیے استعمال کیا جاتا ہے، خاص طور پر بڑے-پیمانے کے ساتھ ساتھ رسائی کے منظرناموں کے لیے موزوں ہے۔ یہ بغیر کسی رکاوٹ کے جدید IP نیٹ ورکس کی لچک کو روایتی سماکشی کیبل کے بنیادی ڈھانچے کے استحکام اور اعلی-بینڈوڈتھ خصوصیات کے ساتھ جوڑتا ہے۔

2 IP HD Streams Over A Single QAM

دو منظرناموں میں مخصوص ایپلی کیشنز اور فوائد

IP سے QAM TransModulator (عام طور پر IPQAM یا EQAM کے نام سے جانا جاتا ہے) کو شاپنگ مالز اور میٹنگ رومز جیسی سیٹنگز میں ایپلیکیشن ملتی ہے۔ اس کا بنیادی کام جدید IP-کی بنیاد پر اسٹریمنگ میڈیا اور روایتی ریڈیو فریکوئنسی (RF) کیبل ٹیلی ویژن نیٹ ورکس کے درمیان فرق کو ختم کرنا ہے۔ یہ موجودہ ٹرمینل ڈسپلے آلات کو تبدیل کرنے کی ضرورت کے بغیر ہائی-ڈیفینیشن ڈیجیٹل مواد کی ترسیل کے قابل بناتا ہے۔

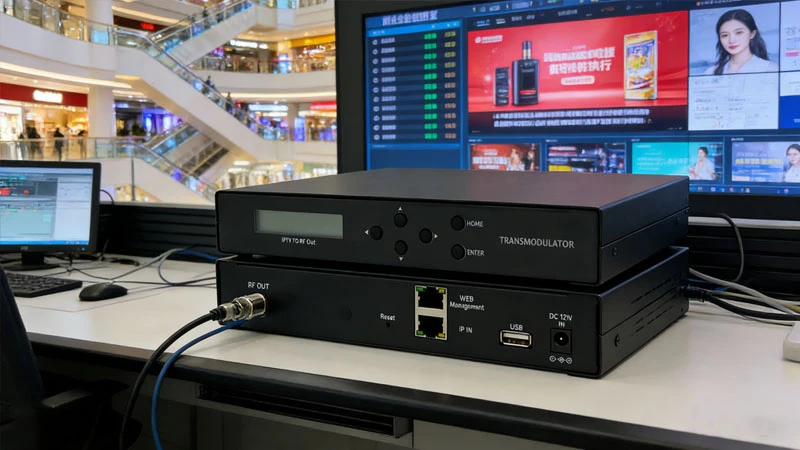

شاپنگ مالز / کمرشل ریئل اسٹیٹ

عام ایپلیکیشن حل: IP نیٹ ورک سے پروموشنل اشتہارات، نیویگیشن کی معلومات، اور لائیو پروگرام کی اسٹریمز کو QAM RF سگنلز میں تبدیل کریں، اور انہیں موجودہ کواکسیئل کیبل سسٹم کے ذریعے ہر منزل پر اور مختلف اسٹورز میں ٹیلی ویژن پر تقسیم کریں۔

موجودہ کیبلنگ کا استعمال کریں: وسیع پیمانے پر تعینات سماکشیل کیبل نیٹ ورک کا براہ راست فائدہ اٹھا کر دوبارہ وائرنگ کی ضرورت کو ختم کرتا ہے، ریٹروفٹنگ کے اخراجات اور پروجیکٹ کی پیچیدگی کو نمایاں طور پر کم کرتا ہے۔
مرکزی اور مستحکم تقسیم: مرکزی آلات کے کمرے سے سینکڑوں یا ہزاروں ٹی وی ٹرمینلز تک پروگراموں کی متحد، مستحکم، اور اعلی-معیار نشریات-سٹائل کی تقسیم کو قابل بناتا ہے، جس کے نتیجے میں اعلیٰ انتظامی کارکردگی ہوتی ہے۔
سرمایہ کاری کی حفاظت کریں: مال میں معیاری TVs یا پیشہ ورانہ ڈسپلے والے آلات کی ایک بڑی تعداد کو اجازت دیتا ہے جو صرف RF ان پٹ کو ہائی ڈیفینیشن IP سورس مواد حاصل کرنے کے لیے سپورٹ کرتے ہیں، اس طرح آلات کی عمر بڑھ جاتی ہے۔

2 IP HD Streams Over A Single QAM

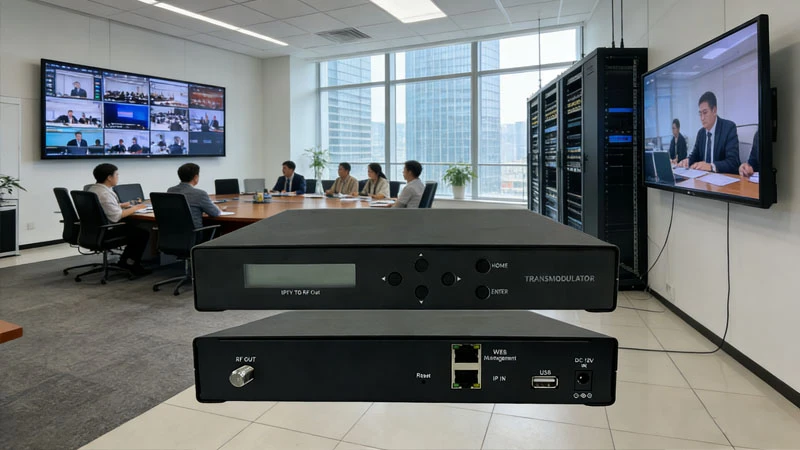

کانفرنس رومز/ویڈیو کانفرنسنگ

ہائبرڈ نیٹ ورک ویڈیو کانفرنس ڈاون اسٹریم ٹرانسمیشن: "IP+HFC" فن تعمیر پر مبنی کانفرنس سسٹم میں، IPQAM سرور-سائیڈ کانفرنس آڈیو اور ویڈیو اسٹریمز کو RF سگنلز میں ماڈیول کرنے کے لیے ذمہ دار ہے، جو پھر کیبل ٹیلی ویژن نیٹ ورک کے ذریعے ہر کانفرنس روم میں ٹرمینل ڈیوائسز میں نیچے کی طرف منتقل کیے جاتے ہیں۔

اہم سروس کے معیار کی ضمانت: HFC نیٹ ورک کانفرنس ویڈیو ڈاؤن اسٹریم ٹرانسمیشن کے لیے ایک آزاد، مستحکم، اور اعلی-بینڈوڈتھ براڈکاسٹ چینل فراہم کرتا ہے۔ یہ آفس آئی پی نیٹ ورک کے ساتھ بینڈوتھ کے تنازعہ سے بچتا ہے، مؤثر طریقے سے وقفے اور پیکٹ کے نقصان کو روکتا ہے، اس طرح کانفرنس کے معیار کو یقینی بناتا ہے۔
نیٹ ورک علیحدگی اور اصلاح: آڈیو/ویڈیو ڈاؤن اسٹریم (ایچ ایف سی کے ذریعے) اور کنٹرول سگنلنگ/ڈیٹا اپ اسٹریم (آئی پی کے ذریعے) کے درمیان علیحدگی حاصل کرتا ہے۔ یہ نیٹ ورک ٹریفک کے ڈھانچے کو بہتر بناتا ہے اور نظام کی مجموعی وشوسنییتا اور اسکیل ایبلٹی کو بڑھاتا ہے۔

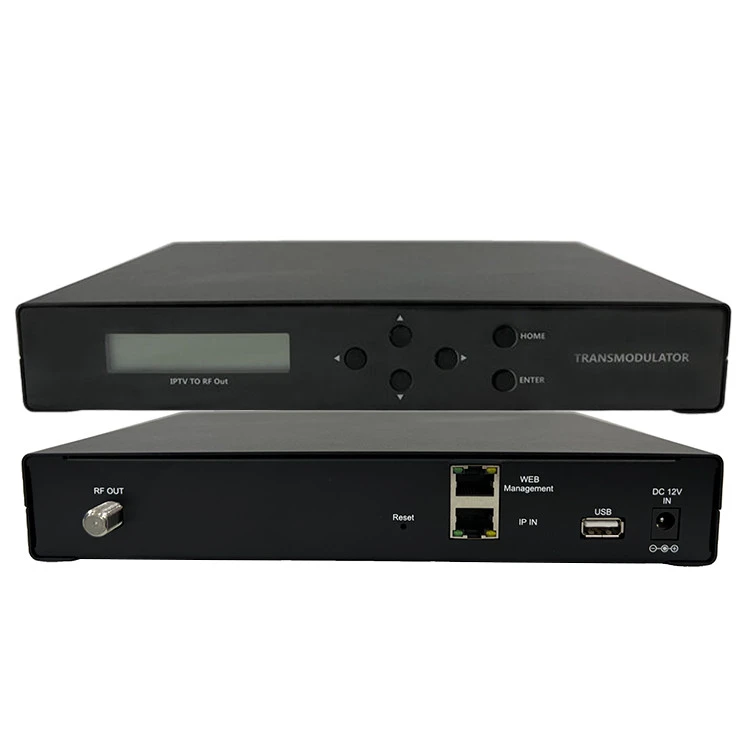

تفصیلات

ایک QAM پر 2 IP HD اسٹریمز۔

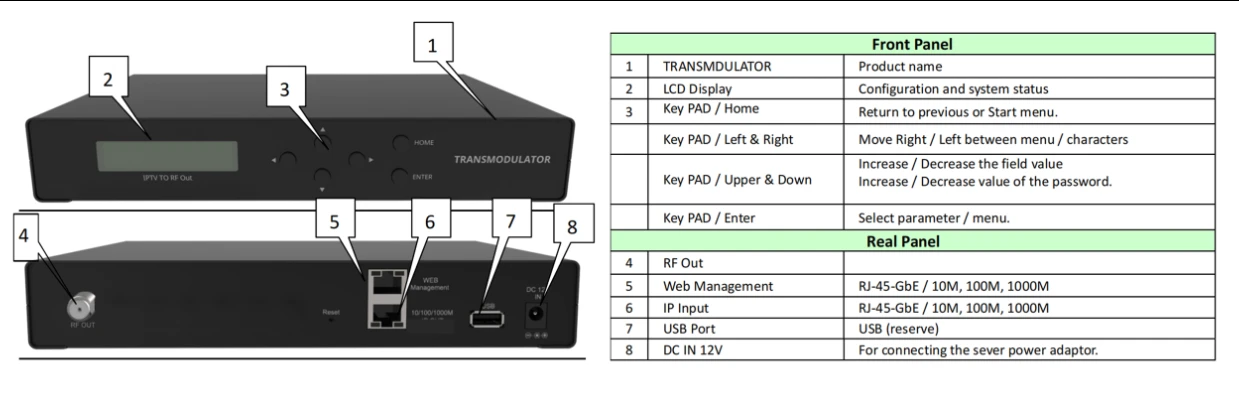

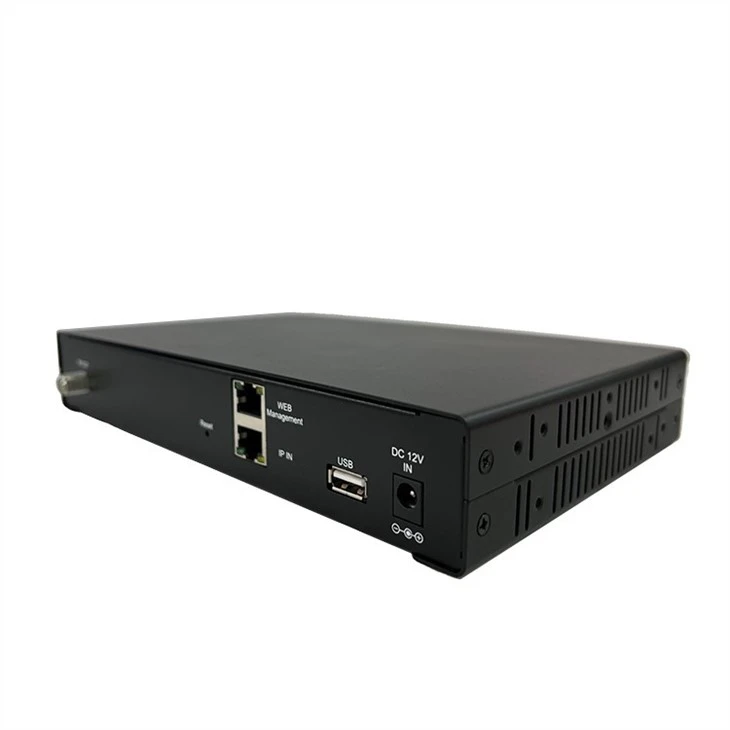

سورس ان پٹ
ایتھرنیٹ (ویب مینجمنٹ)	1Gbps، RJ-45
ایتھرنیٹ (آئی پی ان پٹ)	1Gbps، RJ-45
USB ان پٹ	MPEG-4 TS ویڈیو کے ساتھ USB 2.0
فرنٹ پینل LCD ڈسپلے	2x16 حروف
بٹن	اوپر، نیچے، بائیں، دائیں، گھر، درج کریں۔
آر ایف آؤٹ پٹ
قسم	1 QAM RF آؤٹ پٹ، قسم F خاتون، 75
چینلز کی تعداد	1
آر ایف آؤٹ پٹ فریکوئنسی	57 -861 میگاہرٹز
MER	35 ڈی بی منٹ
آر ایف لیول Adj	0 ڈی بی ~ -30 ڈی بی
توجہ کا مرحلہ	1dB فی قدم
ماڈیولیشن	سٹینڈرڈ: QAM (J.83 Annex B)
	برج: 256QAM، 64QAM
	بینڈوتھ: 6 میگاہرٹز
	چینل کی قسم: STD
ان پٹ
ایس پی ٹی ایس	جی ہاں
استقبالیہ پروٹوکول	UDP/RTP
مینجمنٹ / کنٹرول
کنفیگریشن	سامنے والے پینل پر 6 مقامی کلیدیں۔
ویب مینجمنٹ	RJ-45 ایتھرنیٹ پورٹ
جنرل
بجلی کی فراہمی	ڈی سی 12V
زبانیں	انگریزی
طول و عرض	235 x 160 x 40 ملی میٹر
آپریٹنگ کے لیے ماحولیاتی	درجہ حرارت: 5 ڈگری - 40 ڈگری
آپریٹنگ کے لیے ماحولیاتی	رشتہ دار نمی: 80% @ 30 ڈگری
* وضاحتیں پیشگی اطلاع کے بغیر تبدیل کی جاسکتی ہیں۔
