تفصیل
GM55 کمرشل آڈیو ویڈیو ماڈیولیٹر کو ملحقہ چینل کی مطابقت اور FCC Docket 21006 فریکوئنسی کی درستگی فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ کم لاگت کا ماڈیولیٹر کسی بھی ایک VHF، مڈ، بینڈ یا سپر بینڈ چینل پر مکمل 55 dBmv آؤٹ پٹ کو برقرار رکھتا ہے۔ ماڈیولڈ چینلز بند سرکٹ MATV یا SMATV سسٹم کے اندر کسی بھی غیر استعمال شدہ چینل پر ڈالے جا سکتے ہیں۔
اعلیٰ معیار کی بیرونی ماڈیولیشن اور آر ایف لیول کنٹرول سالوں کے قابل اعتماد آپریشن کو یقینی بناتے ہیں۔ ماڈیولیٹر کو تمام داخلی ایڈجسٹمنٹ پری- سیٹ کے ساتھ بھیج دیا گیا ہے اور FCC Docket 21006 آفسیٹ بغیر کسی اضافی قیمت کے معیاری ہیں۔
- ملحقہ چینل سسٹمز کے لیے سپیریئر ویسٹیجیل سائیڈ بینڈ فلٹرنگ
- مکمل +55 dBmV آؤٹ پٹ
- کم جعلی ہارمونک آؤٹ پٹ
- کم، درمیانی، اونچی بینڈ کے لیے انتہائی درست کرسٹل کنٹرولڈ آسکیلیٹر
- سپر بینڈ کے لیے ڈپ سوئچ کے ذریعے چست PLL آسکیلیٹر۔
- پیشہ ورانہ تصویر کا معیار
- چینلز 2 سے 36 تک دستیاب ہے۔

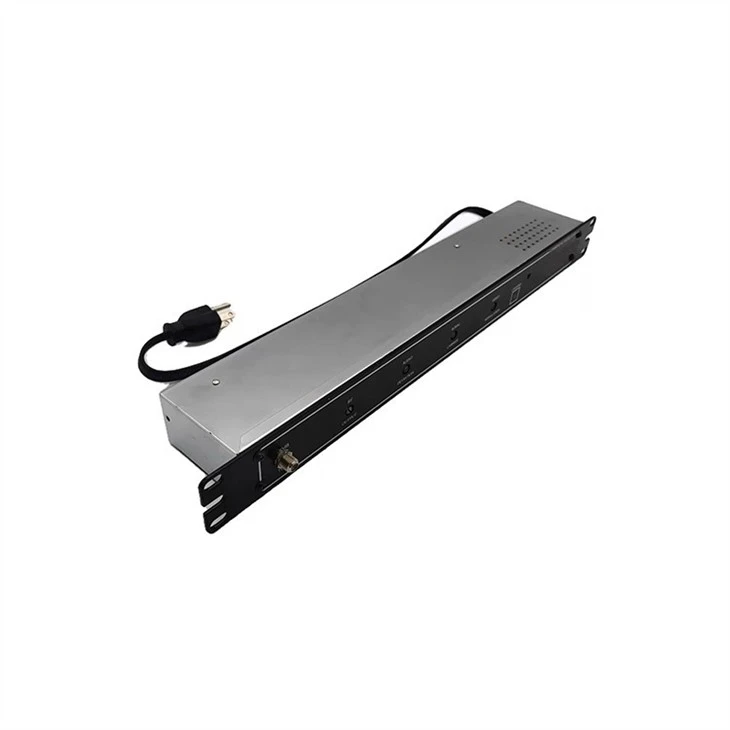

- فرنٹ پینل -30 ڈی بی ٹیسٹ پوائنٹ

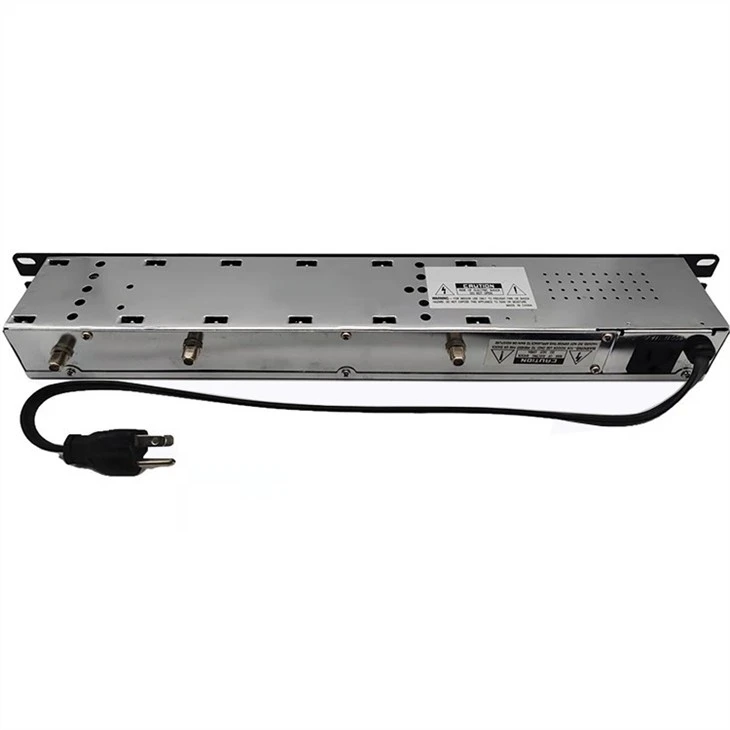

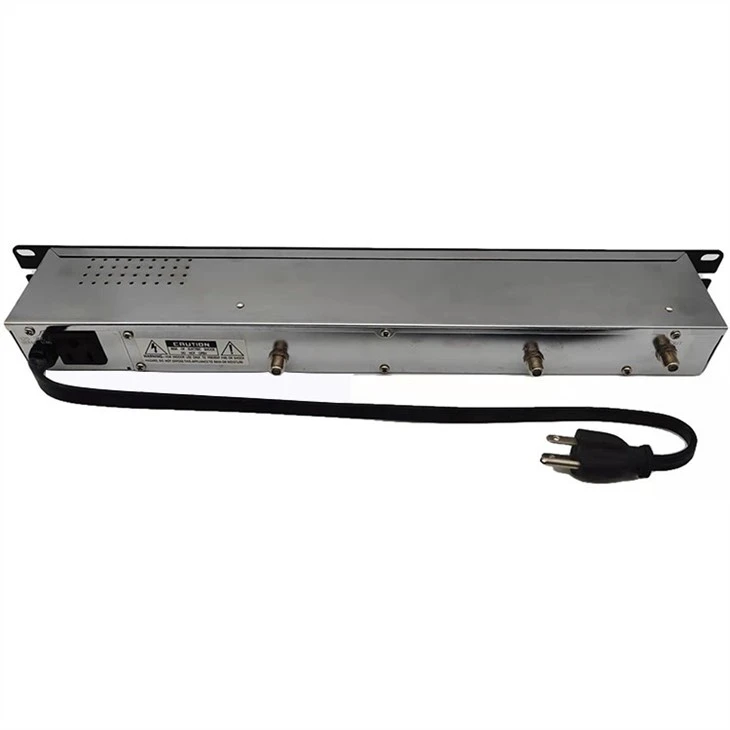

- پچھلا پینل AC سہولت آؤٹ لیٹ
- بین الاقوامی ماڈلز خصوصی آرڈر پر دستیاب ہیں۔
تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|||
|
ماڈل نمبر: GDM-016 (GM55) |
|||
|
آر ایف |
ویڈیو |
||
|
چینلز: |
T8~T11, 2~36, A-I اور J-W,FCC, Docket 21006 آفسیٹس، فیکٹری سیٹ، HRC اور IRC آفسیٹس دستیاب ہیں |
ان پٹ کی سطح: |
87.5% ماڈیولیشن کے لیے کم از کم 5 V p-p |
|
آؤٹ پٹ لیول: |
45 سے 58 dBmV، سامنے والے پینل سے مسلسل ایڈجسٹ |
ان پٹ کی قسم: |
جامع ویڈیو منفی مطابقت پذیری۔ |
|
آؤٹ پٹ رکاوٹ: |
75 اوہم |
بصری C/N: |
60dB @4 MHz BW |
|
آڈیو/ویڈیو تناسب: |
a 216MHz (CH.13) سے نیچے کے چینلز: ایڈجسٹ -7 سے -18 dB مسلسل۔ |
تعدد جواب: |
±1.5dB (30Hz سے 4MHz) |
|
ب سپر بینڈ: 2dB قدم میں ایڈجسٹ-12 سے 18dB |
ہم اور شور: |
-60 dB @87.5% ماڈیولیشن |
|
|
تعدد استحکام: |
±10KHz (ایروناٹیکل بینڈ میں 5KHz) (FCC Docket 21006 کے مطابق) |
|
|
|
جعلی آؤٹ پٹ: |
ویڈیو کیریئر کے نیچے 60dB |
|
|
|
آڈیو |
جنرل |
||
|
بیس بینڈ ان پٹ رکاوٹ: |
600 اوہم غیر متوازن |
پاور ان پٹ: |
108 سے 125VAC، 60Hz، 20W |
|
بیس بینڈ ان پٹ لیول: |
25KHz انحراف کے لیے 0.5V p-p |
آپریٹنگ درجہ حرارت: |
-10 ڈگری سے 50 ڈگری |
|
پری{{0}زور: |
75 مائیکرو سیکنڈ |
طول و عرض: |
19"L x 21/4"D x 13/4"H |
|
ہموار پن: |
1.5dB (50Hz سے 15KHz) |
وزن: |
4.3 پونڈ |
|
ویڈیو/آڈیو علیحدگی: |
4.5 MHZ |
کنیکٹر: |
"F" قسم۔ |
اکثر پوچھے گئے سوالات
سوال: کیا آپ کسٹمر کے برانڈ کے ساتھ آرڈر تیار کر سکتے ہیں؟
A: جی ہاں، بالکل. OEM اور ODM سروس گرمجوشی سے فراہم کی جاتی ہے۔
سوال: آپ مصنوعات کے معیار کو کیسے کنٹرول کرتے ہیں؟
A: سب سے پہلے معیار. ہمارے تمام منتخب کردہ مصنوعات کو پیکیجنگ اور شپنگ سے پہلے معیاری جانچ سے گزرنا پڑتا ہے۔
سوال: آپ سامان کیسے بھیجتے ہیں؟
A: ہم عام طور پر سمندر یا ہوا کے ذریعے نقل و حمل کرتے ہیں۔
سوال: آپ کا مرکزی بازار کیا ہے؟
A: یورپ، شمالی امریکہ، جنوبی امریکہ، مشرق وسطی، اور وغیرہ.
