تفصیل
4 CH HDMI TO DVB-T ماڈیولیٹر ڈیجیٹل اور معیاری ڈیفینیشن ویڈیو اور آڈیو سگنلز کو QAM میں تبدیل کرتا ہے – ایک سنگل کوکس لائن پر آؤٹ پٹ۔
معیاری خصوصیات میں قابل ایڈجسٹ RF آؤٹ پٹ، منطقی چینل میپنگ، اور ترتیب کے متعدد اختیارات شامل ہیں۔

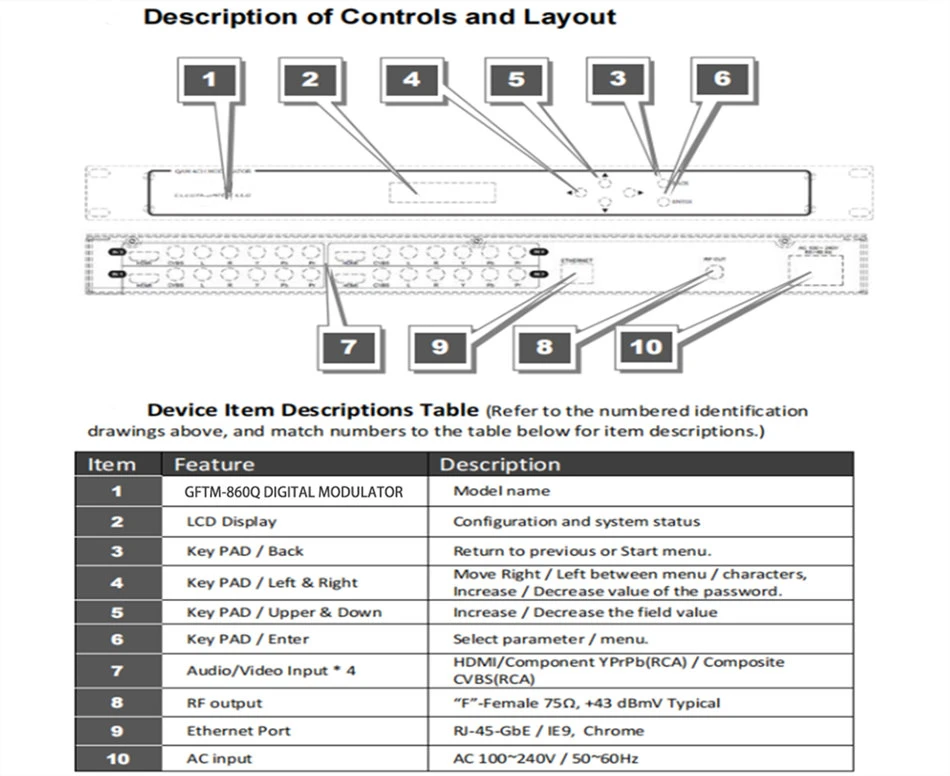

ماڈیولیٹر کے ایڈمن فنکشنز، چینل اور آر ایف سیٹنگز کا انتظام LCD فرنٹ پینل ڈسپلے کے ذریعے، یا معیاری براؤزر کے ذریعے آن بورڈ ویب ایپلیکیشن کے ذریعے کیا جاتا ہے۔
تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|||
|
ماڈل نمبر: GDM-009 (GFTM-860Q) |
|||
|
ITEM |
TYPICAL |
QC کی حد |
ٹیسٹ کی شرائط |
|
1. انکوڈنگ سیکشن |
|||
|
ویڈیو |
|||
|
انکوڈنگ |
H.264/MPEG-2 |
|
HD: H.264 AVC/HP@L4.0 SD: MPEG-2/MP@ML |
|
بٹ ریٹ |
|
256QAM: 7.6Mbps |
|
|
اوسط انکوڈنگ |
|
256QAM: 8Mbps |
|
|
قرارداد |
|
HD 1080p (HDMI IN) |
|
|
آڈیو |
|||
|
انکوڈنگ |
MPEG2/AAC |
|
|
|
نمونہ کی شرح |
|
48KHz |
|
|
بٹ ریٹ |
|
384kbps |
|
|
2. ان پٹ |
|||
|
ویڈیو ان پٹ |
|
HDMI: 1080p 25/30, 1080i 50/60 Max, YPbPr (1080i, 720P, 576i/P, 480i/P), CVBS: NTSC, PAL |
|
|
Y ان پٹ لیول |
1Vp-p |
1V±0.2Vp-p |
|
|
Pb/Pr ان پٹ لیول |
0.5Vp-p |
0.5V±0.1Vp-p |
|
|
CVBS ان پٹ لیول |
1Vp-p |
1V±0.2Vp-p |
|
|
آڈیو ان پٹ |
|
R/L |
|
|
R ان پٹ لیول |
3Vp-p |
3V±0.5Vp-p |
|
|
L ان پٹ لیول |
3Vp-p |
3V±0.5Vp-p |
|
|
ان پٹ کنیکٹرز |
|
ویڈیو (RCA) / آڈیو (RCA) / HDMI |
|
|
3. QAM ماڈیولیٹر |
|||
|
ماڈیولیشن کی اقسام |
|
ITU-T J83 Annex B |
|
|
کیبل سٹینڈرڈ |
|
ایس ٹی ڈی |
|
|
QAM |
|
64QAM، 256QAM |
|
|
MER |
|
32dB سے بڑا یا اس کے برابر |
|
|
آر ایف فریکوئنسی |
|
57 – 861MHz |
|
|
آر ایف آؤٹ پٹ لیول |
100dBμV |
100dBμV ±5dBμV |
|
|
آر ایف لیول Adj |
|
0dB ~ -36dB |
|
|
توجہ کا مرحلہ |
|
2dB فی قدم |
|
|
4. سسٹم |
|||
|
مقامی انٹرفیس |
LCD + کنٹرول بٹن |
|
|
|
ریموٹ مینجمنٹ |
|
ویب مینجمنٹ |
|
|
ایتھرنیٹ پورٹ |
|
RJ45، 100M |
|
|
5. جنرل |
|||
|
بجلی کی فراہمی |
|
AC ان پٹ: 100V ~ 240V 50/60Hz |
|
|
آپریشن کا درجہ حرارت |
|
0 ڈگری - 50 ڈگری |
|
|
رشتہ دار نمی |
|
20% ~ 80% |
|
|
طول و عرض |
|
19" x 12.5" x 1.75" |
|
|
وزن |
|
2.8 کلو گرام |
|
کمپنی کا پروفائل
Goodmind Electronics (Shenzhen) Co., Ltd. کا قیام 1992 میں 18 ملین امریکی ڈالر کے رجسٹرڈ سرمائے کے ساتھ کیا گیا تھا۔ اس کی اپنی فیکٹری شینزین میں واقع ہے اور اس میں 1000 سے زیادہ ملازمین ہیں۔ یہ ایک اعلی-ٹیک انٹرپرائز ہے جو R&D، پروڈکشن، سیلز اور سروس کو مربوط کرتا ہے، کمپنی اینٹینا / نیٹ ورک کمیونیکیشن / بلوٹوتھ / اے وی اسیسریز / اسمارٹ ہوم / کار اسیسریز پیشہ ورانہ مینوفیکچرنگ کمپنی میں مہارت رکھتی ہے۔ فیکٹری عمودی طور پر مربوط ہے۔ فیکٹری میں پلاسٹک پروسیسنگ، میٹل اسٹیمپنگ، زنک ڈائی کاسٹنگ، ایس ایم ٹی، ڈی آئی پی اور اسمبلی سینٹر ہے۔ کمپنی کے پاس مضبوط مالی طاقت، پیشہ ورانہ R&D ٹیم، بہترین مینوفیکچرنگ کا سامان اور دبلی پتلی مینوفیکچرنگ ہے، اور گاہکوں کے لیے اعلی-مصنوعات تیار کرنے کے لیے وقف ہے۔
صنعت کا تجربہ
پیداواری عمارت کا علاقہ
ورکشاپ پروڈکشن ورکر
آر اینڈ ڈی کے اہلکار
پروڈکٹ کا تعارف
4 CH HDMI سے DVB-T ماڈیولیٹر
یہ 4 CH HDMI ٹو DVB- ماڈیولیٹر میڈیا پلیئرز، ڈیجیٹل کیمرے، PC اور دیگر ذرائع جیسے ذرائع سے صرف غیر مرموز HDMI مواد وصول کرنے اور پاس کرنے کے لیے ڈیزائن کیا گیا ہے۔ HDCP کی تعمیل میں، یہ آلہ کیبل اور سیٹلائٹ ٹیلی ویژن سیٹ ٹاپ باکسز، DVD اور بلو-ری پلیئرز، یا خفیہ کردہ HDMI مواد کے دیگر ذرائع سے حقوق حاصل کرنے اور پاس کرنے کی صلاحیت کو محدود کرتا ہے۔
HQAM-4HD ڈیجیٹل ماڈیولیٹر
HQAM-4HD ڈیجیٹل ماڈیولیٹر ڈیجیٹل اور معیاری ڈیفینیشن ویڈیو اور آڈیو سگنلز کو QAM میں تبدیل کرتا ہے - ایک ہی کوکس لائن پر آؤٹ پٹ۔
معیاری خصوصیات میں قابل ایڈجسٹ RF آؤٹ پٹ، منطقی چینل میپنگ، اور ترتیب کے متعدد اختیارات شامل ہیں۔
ماڈیولیٹر کے ایڈمن فنکشنز، چینل اور آر ایف سیٹنگز کا انتظام LCD فرنٹ پینل ڈسپلے کے ذریعے، یا معیاری براؤزر کے ذریعے آن بورڈ ویب ایپلیکیشن کے ذریعے کیا جاتا ہے۔
ویب ایپلیکیشن ایڈمنسٹریشن
ویب ایڈمن کا جائزہ
HQAM-4HD میں ایک آن بورڈ انتظامی کنسول شامل ہے۔ کنسول ایک ویب ایپلیکیشن ہے جسے ونڈوز پی سی کمپیوٹر یا لیپ ٹاپ کے ذریعے نیٹ ورک اور/یا ایتھرنیٹ کنکشن پر حاصل کیا جاتا ہے۔ ایڈمن پیجز کی سادگی، اور سٹیٹس اور سیٹنگز تک تیزی سے رسائی کی بنیاد پر آپ کے HQAM-4HD کو منظم کرنے کا یہ ترجیحی طریقہ ہے۔
ریموٹ ایڈمنسٹریشن
HQAM-4HD کے آسان انتظام کے علاوہ، ڈیوائس کو کسی بھی مجاز DHCP- فعال نیٹ ورک پر انٹرنیٹ کے ذریعے دور سے رسائی حاصل کی جا سکتی ہے۔
مقامی انتظامیہ - براہ راست ایتھرنیٹ رسائی
نیٹ ورک تک رسائی کے بغیر تنصیبات کے لیے، ویب ایپلیکیشن تک براہ راست ونڈوز پی سی کمپیوٹر یا لیپ ٹاپ ایتھرنیٹ کیبل کے ذریعے رسائی حاصل کی جا سکتی ہے۔ سیکشن 4. فرنٹ پینل LCD اسکرین ایڈمنسٹریشن میں دی گئی ہدایات پر عمل کرتے ہوئے بس ڈیوائس آئی پی آپشن کو DHCP سے سٹیٹک میں LCD پینل کے ذریعے تبدیل کریں۔
ویب ایپلیکیشن ایڈمن اسکرینوں پر نیویگیٹ کرنا
آپ کے آلے کے لیے ویب ایپلیکیشن صفحہ بٹنوں والی ایک سادہ ویب سائٹ کی طرح استعمال ہوتی ہے۔ تمام ترتیبات کو صرف تین صفحات میں منظم کیا جاتا ہے - ایک اضافی اسٹیٹس پیج ہوم اسکرین کے ساتھ۔
اکثر پوچھے گئے سوالات
سوال: ڈیجیٹل آر ایف ماڈیولر کا مقصد کیا ہے؟
A: ڈیجیٹل RF ماڈیولیٹر کا مقصد ڈیجیٹل سگنلز، جیسے کہ ڈیجیٹل ٹیلی ویژن، سیٹلائٹ ریسیور، یا دیگر ڈیجیٹل ذرائع سے، کو وائرلیس میڈیم پر نشریات یا ٹرانسمیشن کے لیے RF سگنلز میں تبدیل کرنا ہے۔
سوال: ڈیجیٹل آر ایف ماڈیولیٹر کیسے کام کرتا ہے؟
A: ڈیجیٹل RF ماڈیولیٹر عام طور پر ایک کیریئر سگنل کو ماڈیول کر کے کام کرتے ہیں جس میں ڈیجیٹل معلومات منتقل کی جاتی ہیں۔ اس ماڈیولیشن کے عمل میں مخصوص ایپلی کیشن کے لحاظ سے ایمپلیٹیوڈ ماڈیولیشن (AM)، فریکوئنسی ماڈیولیشن (FM)، یا فیز ماڈیولیشن (PM) جیسی تکنیکیں شامل ہو سکتی ہیں۔
سوال: ڈیجیٹل RF ماڈیولیٹر کہاں استعمال ہوتے ہیں؟
A: ڈیجیٹل RF ماڈیولیٹر عام طور پر مختلف ایپلی کیشنز میں استعمال ہوتے ہیں، بشمول ڈیجیٹل براڈکاسٹنگ، سیٹلائٹ کمیونیکیشن، کیبل ٹیلی ویژن، وائرلیس کمیونیکیشن سسٹم، اور کوئی بھی ایسا منظر جہاں ڈیجیٹل معلومات کو RF چینلز پر منتقل کرنے کی ضرورت ہو۔
س: ڈیجیٹل آر ایف ماڈیولیشن کے کیا فوائد ہیں؟
A: ڈیجیٹل RF ماڈیولیشن روایتی اینالاگ ماڈیولیشن تکنیکوں کے مقابلے میں بہتر سگنل کوالٹی، ڈیٹا ٹرانسمیشن کی صلاحیت میں اضافہ، اور شور اور مداخلت کے خلاف بہتر مزاحمت جیسے فوائد فراہم کرتی ہے۔
سوال: کیا ڈیجیٹل آر ایف ماڈیولر بیک وقت متعدد چینلز کو سپورٹ کر سکتے ہیں؟
A: جی ہاں، بہت سے ڈیجیٹل RF ماڈیولرز کو ملٹی پلیکسنگ جیسی تکنیکوں کے ذریعے بیک وقت متعدد چینلز کو سپورٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ دستیاب بینڈوتھ کے موثر استعمال اور ہوا میں متعدد ڈیجیٹل سگنلز کی ترسیل کی اجازت دیتا ہے۔
