تفصیل

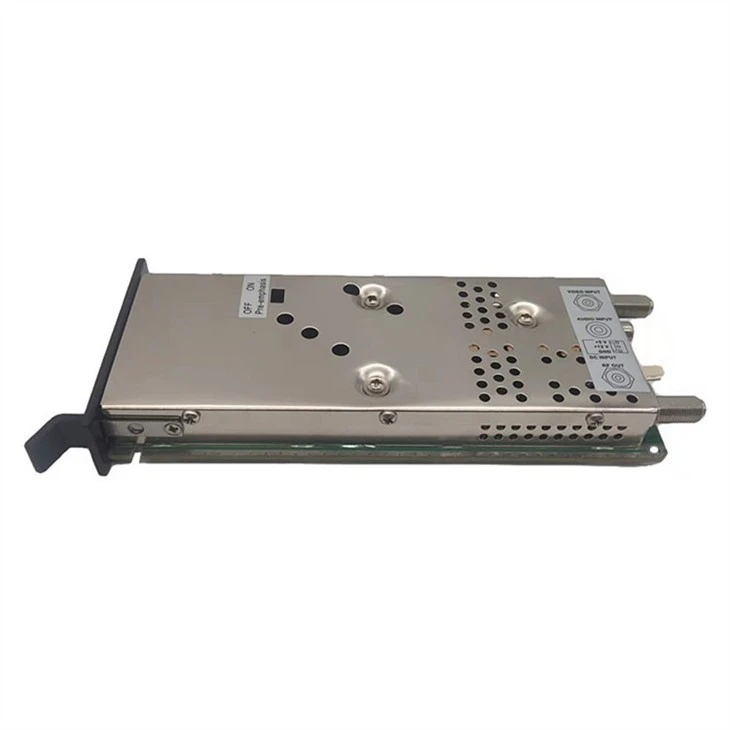

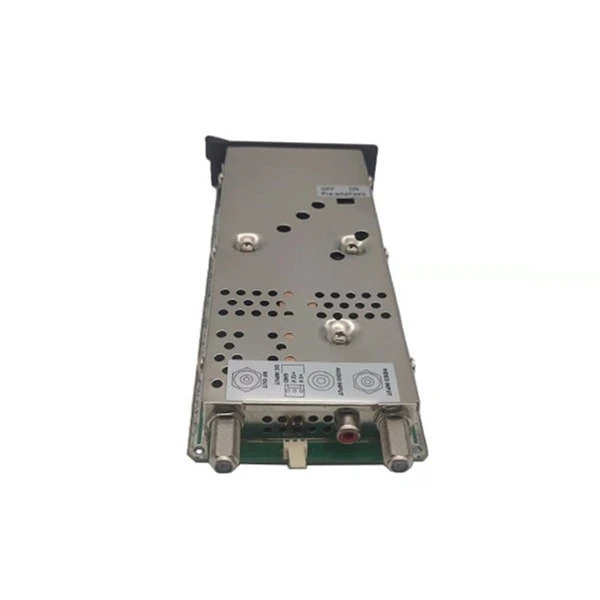

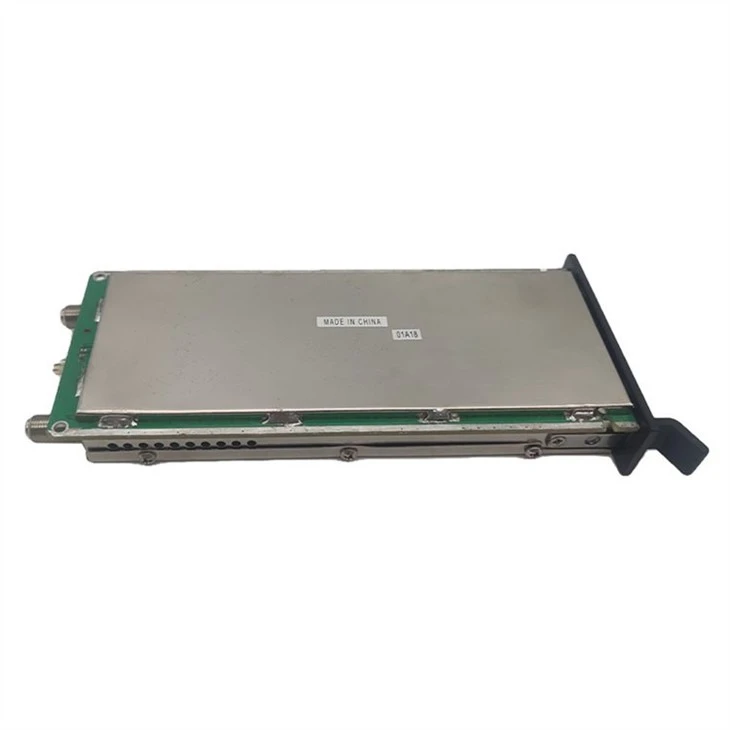

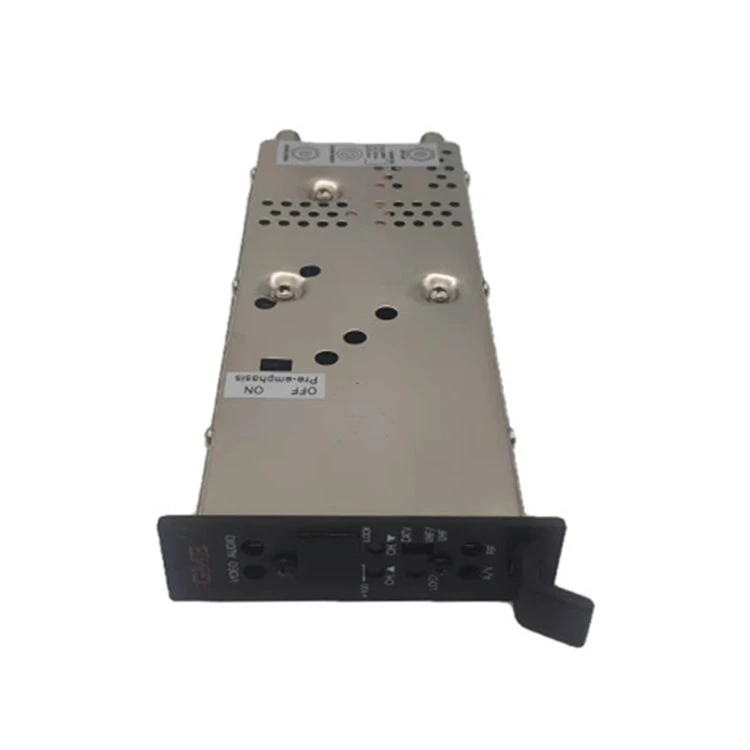

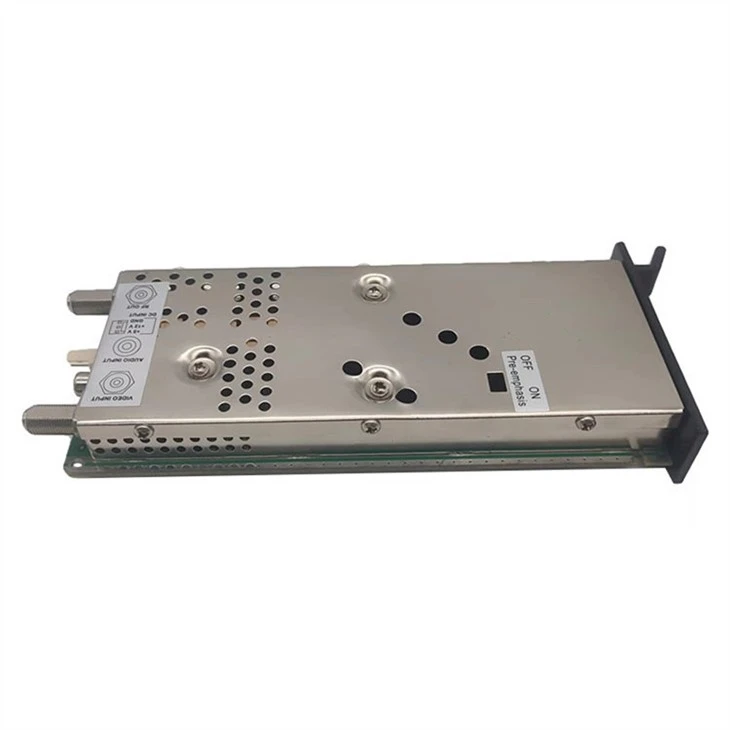

ماڈیولر ایجائل ٹی وی چینل ماڈیولیٹر MATCM-45 ایک مائکرو پروسیسر کنٹرولڈ ری براڈکاسٹ کوالٹی، فیز لاکڈ لوپ سنتھیسائزڈ، فریکوئنسی ایگل CATV/TV ٹیلی ویژن ماڈیولیٹر ہے۔ ڈبل کنورژن اور اعلیٰ SAW فلٹرنگ ملحقہ چینل کی مطابقت اور جعلی مفت آؤٹ پٹ فراہم کرتی ہے۔ MATCM-45 45dB آؤٹ پٹ لیول 50 سے 864MHz بشمول CATV اور TV فریکوئنسی فراہم کرتا ہے۔ چینلائزیشن کنفیگریشن کو سامنے والے پینل پر موجود اوپر/نیچے بٹنوں کے ذریعے تبدیل کیا جا سکتا ہے۔
- ڈبل ہیٹروڈائن کی تبدیلی
- 45dBmV کم از کم @50-864MHz
- اعلی کیریئر سے شور کے تناسب کے لئے خودکار بینڈ تقسیم کرنے والے فلٹرز
- SAW فلٹر کیا گیا۔
- TV، CATV، فریکوئنسی اور لاک فنکشن کو سپورٹ کرتا ہے۔
- خودکار ترتیب کے ساتھ ایف سی سی فریکوئنسی آفسیٹ
- جامع BTSC سٹیریو سگنل کے اندراج کے لیے سائیڈ پینل سے قابل رسائی پری- زور ہار سوئچ۔
تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|||
|
ماڈل نمبر: GDM-007 (MATCM-45) |
|||
|
ITEM |
TYPICAL |
QCLIMIT |
ٹیسٹ کی شرائط |
|
آر ایف آؤٹ |
|||
|
تعدد کی حد |
|
|
54 - 864 میگاہرٹز |
|
FCC فریکوئنسی آفسیٹس |
|
خودکار |
+12.5KHz، +25KHz یا کوئی نہیں جیسا کہ ہر چینل کے لیے درکار ہے +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
آؤٹ پٹ چینلز |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF)۔CH.14-CH.78 |
|
آؤٹ پٹ لیول |
|
+45 dBmV منٹ |
|
|
آؤٹ پٹ لیول کنٹرول |
|
>10 ڈی بی |
|
|
آؤٹ پٹ مائبادا ۔ |
|
75 اوہم |
|
|
پکچر کیریئر فریکوئنسی |
|
65 KHz |
|
|
انٹر - کیریئر فریکوئنسی |
|
65 KHz |
|
|
P/S کیریئر کا تناسب |
|
-11 - -30dB منٹ |
|
|
ملحقہ چینل بیٹ (-4.5MHz) |
|
-60 ڈی بی کم سے کم |
کنٹرول کی حد سے زیادہ |
|
پاس بینڈ فلیٹنس |
|
61.5 dB P/V زیادہ سے زیادہ |
|
|
جعلی- |
|
|
@ آؤٹ پٹ لیول سیٹ 45dBmV |
|
بینڈ میں |
|
-60 ڈی بی کم سے کم |
A/V تناسب @-15dBc |
|
بینڈ سے باہر |
|
-58 ڈی بی کم سے کم |
@ 54 - 864 میگاہرٹز |
|
چینل سلیکٹیوٹی |
|
|
A/V تناسب @-15dBc |
|
Fv - 6.00MHz |
|
55 ڈی بی منٹ |
|
|
Fv - 3.58MHz |
|
55 ڈی بی منٹ |
|
|
Fv - 2.42MHz |
|
55 ڈی بی منٹ |
|
|
Fv - 1.50MHz |
|
55 ڈی بی منٹ |
|
|
Fv- 1.25MHz |
|
30 ڈی بی منٹ |
|
|
انٹرموڈولیشن ڈسٹورشن |
|
57 ڈی بی سی منٹ |
بصری کیریئر @45dBmV |
|
3 ٹون 920 بیٹ |
|
|
اورل کیریئر @-15dBc Fa +3.58MHz @-17dBc |
|
بقایا ایف ایم |
<2 KHz |
|
چوٹی کا انحراف @10KHz کا دورانیہ |
|
کیریئر / شور |
|
60dB منٹ |
|
|
آؤٹ پٹ ریٹرن نقصان |
|
-3 ڈی بی منٹ |
@54 - 864میگاہرٹز |
|
ڈالیں۔ |
|||
|
ویڈیو |
|
|
|
|
ویڈیو ان پٹ رکاوٹ |
|
75 اوہم |
|
|
ماڈیولیشن کی زیادہ سے زیادہ ویڈیو گہرائی |
|
87.5 % منٹ |
ان پٹ لیول 0.8Vp-p |
|
ویڈیو ان پٹ @87.5% ماڈیولیشن |
|
1+0.4 , -0.3 Vp-p |
|
|
C/L تاخیر |
|
0±50 nsec |
ویڈیو 87.5% ماڈیولیشن، TSG95 NTSC NTC7 cmpst کے ساتھ ٹیسٹ سگنل۔ |
|
تفریق ڈھیس |
|
5 ڈگری سے کم یا اس کے برابر |
TSG95 NTSC NTC7 cmpst کے ساتھ ٹیسٹ سگنل۔ |
|
ویڈیو ان پٹ کی واپسی کا نقصان |
|
-18 ڈی بی منٹ |
4.2MHz تک |
|
آڈیو |
|
|
|
|
آڈیو ان پٹ رکاوٹ |
|
10 کوہم |
انبلنس |
|
آڈیو انحراف |
|
260mV RMS میکس۔ |
@±25KHz PK iv/800Hz ٹون |
|
آڈیو پری-زور |
|
75 یو سیکنڈ |
آف/آف سوئچ منتخب کیا گیا۔ |
|
جنرل |
|||
|
کنیکٹر کی قسم: ویڈیو ان/آر ایف آؤٹ |
|
F TYPE |
|
|
کنیکٹر کی قسم: آڈیو ان |
|
RCA TYPE |
|
|
DC پاور انپو-t |
|
|
|
|
+12V / 280mA |
|
±0.2 وی ڈی سی |
|
|
+5V / 400mA |
|
±0.2 وی ڈی سی |
|
|
آپریٹنگ درجہ حرارت |
|
|
@ O ڈگری سے +50 ڈگری تک |
|
سائز |
|
|
W(2.5CM) * H(8.9CM) * D(21.5) |
|
وزن |
|
|
0.38 کلوگرام |
اکثر پوچھے گئے سوالات
سوال: کیا آپ کسٹمر کے برانڈ کے ساتھ آرڈر تیار کر سکتے ہیں؟
A: جی ہاں، بالکل. OEM اور ODM سروس گرمجوشی سے فراہم کی جاتی ہے۔
سوال: آپ مصنوعات کے معیار کو کیسے کنٹرول کرتے ہیں؟
A: سب سے پہلے معیار. ہمارے تمام منتخب کردہ مصنوعات کو پیکیجنگ اور شپنگ سے پہلے معیاری جانچ سے گزرنا پڑتا ہے۔
سوال: آپ سامان کیسے بھیجتے ہیں؟
A: ہم عام طور پر سمندر یا ہوا کے ذریعے نقل و حمل کرتے ہیں۔
سوال: آپ کا مرکزی بازار کیا ہے؟
A: یورپ، شمالی امریکہ، جنوبی امریکہ، مشرق وسطی، اور وغیرہ.
