5×8 HDTV ڈیجیٹل ملٹی سوئچ (5-ان پٹ × 8 آؤٹ پٹ ہائی ڈیفینیشن ڈیجیٹل میٹرکس سوئچ)ایک پیشہ ور آڈیو-ویڈیو سگنل کی تقسیم کا آلہ ہے۔ یہ لچکدار طریقے سے 5 ہائی-ڈیفینیشن ان پٹ ذرائع (جیسے سیٹ-ٹاپ باکس، بلو-رے پلیئرز، کمپیوٹرز وغیرہ) کو 8 ڈسپلے ڈیوائسز (جیسے ٹیلی ویژن، پروجیکٹر، مانیٹر) تک پہنچاتا ہے۔
خصوصیات
- 5 ان پٹ اور 8 آؤٹ پٹ

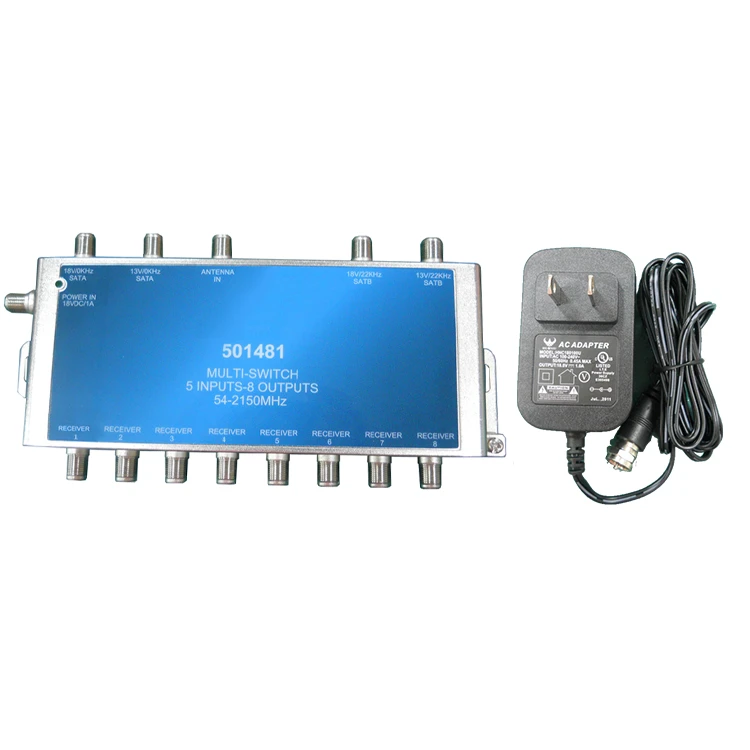

- ہر LNB کو ملٹی سوئچ سے منسلک پاور اڈاپٹر کا استعمال کرتے ہوئے ملٹی سوئچ کے ذریعے پاور کیا جا سکتا ہے۔
- منسلک ہر سیٹلائٹ ریسیور ہر انفرادی ریسیور میں بنائی گئی پولرٹی سلیکشن سہولت جو 13V/18V اور 22KHz ON/OFF ہے استعمال کر کے عمودی قطبیت میں یا افقی قطبیت میں پروگراموں کا انتخاب کر سکتا ہے۔
وضاحتیں
| تفصیلات/ماڈل | 4058/4058-MN | 4058-22KHz |
| ان پٹ تعدد رینج (ANTIN) | 40-806 میگاہرٹز | 40-806 میگاہرٹز |
| ان پٹ فریکوئینسی رینج (LNB In) | 950-2150 میگاہرٹز | 950-2150 میگاہرٹز |
| آؤٹ پٹ | 40-2150 میگاہرٹز | 40-2150 میگاہرٹز |
| اندراج نقصان 40-216 میگاہرٹز | -3dB | -3 ڈی بی |
| 217-806 میگاہرٹز | -2 ڈی بی | -2dB |
| 950-1750 میگاہرٹز | 2dB | 2dB |
| 1751-2150 میگاہرٹز | 0dB | 0 ڈی بی |
| چپٹا پن 40-216 میگاہرٹز | ±2 ڈی بی | ±2dB |
| 217-806 میگاہرٹز | ±2.5dB | ±2.5dB |
| 950-1750 میگاہرٹز | ±3.0 ڈی بی | ±3.0 ڈی بی |
| 1751-2150 میگاہرٹز | ±3.0 ڈی بی | ±3.0 ڈی بی |
| تنہائی 950-2150 میگاہرٹز میں سیٹ ان ٹو سیٹ | -35 ڈی بی | -35 ڈی بی |
| آئسولیشن آؤٹ ٹو آؤٹ 40-806 میگاہرٹز | -25 ڈی بی | -25 ڈی بی |
| 950-2150 میگاہرٹز | -30 ڈی بی | 30 ڈی بی |
| کراس پولرائزیشن 950-1750 میگاہرٹز | 35 ڈی بی | 35dB |
| 1751-2150 میگاہرٹز | -30 ڈی بی | -30 ڈی بی |
| Isolation B/W 950MHz&860MHz Sat پورٹ | -25dB | -25 ڈی بی |
| 860MHz &950MHz Ant Port | ||
| 40-806 میگاہرٹز میں نقصان کی چیونٹی واپس کریں۔ | -10 ڈی بی | -10 ڈی بی |
| 950-2150 میگاہرٹز میں بیٹھا۔ | -10 ڈی بی | -10 ڈی بی |
| آؤٹ پٹ 40-806 میگاہرٹز | -10 ڈی بی | -10 ڈی بی |
| 950-1450 میگاہرٹز | -10 ڈی بی | -10 ڈی بی |
| 1451-2000 میگاہرٹز | -10 ڈی بی | -10 ڈی بی |
| 2001-2150 میگاہرٹز | -6 ڈی بی | -6 ڈی بی |
| ان پٹ کی صلاحیت 1dB کمپریشن اینٹ پورٹ CH3 ان پٹ |
103dBμV | 103dBμV |
| ان پٹ کی اہلیت 1dB کمپریشن سیٹ پورٹ 950MHzInput |
96dB μV | 96dBμV |
| ڈی سی پاس بیٹھ گیا۔ | 400 ایم اے | 400 ایم اے |
| کنیکٹر (تمام پورٹ) | F-عورت | F-عورت |
| سوئچ وولٹیج LNBA(18V/OKHz) | 15.5 VDC-19.5 VDC | 15.5 VDC-19.5 VDC |
| LNB B(18V/22KHz) | 15.5 VDC-19.5 VDC | 15.5 VDC-19.5 VDC |
| LNB C(14V/22KHz) | 12.5 VDC-14.0 VDC | 12.5 VDC-14.0 VDC |
| LNBD(14V/OKHz) | 12.5 VDC-14.0 VDC | 12.5 VDC-14.0 VDC |
| اڈاپٹر پاور ان پٹ | 120VAC/60Hz | 120VAC/60Hz |
| اڈاپٹر پاور آؤٹ پٹ | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| LNB پر 22KHz سگنل میڑک اور ایمپلیفائیڈ ان پٹ 22KHz آن |
22±4KHz 650±250mVp-p |
