تفصیل

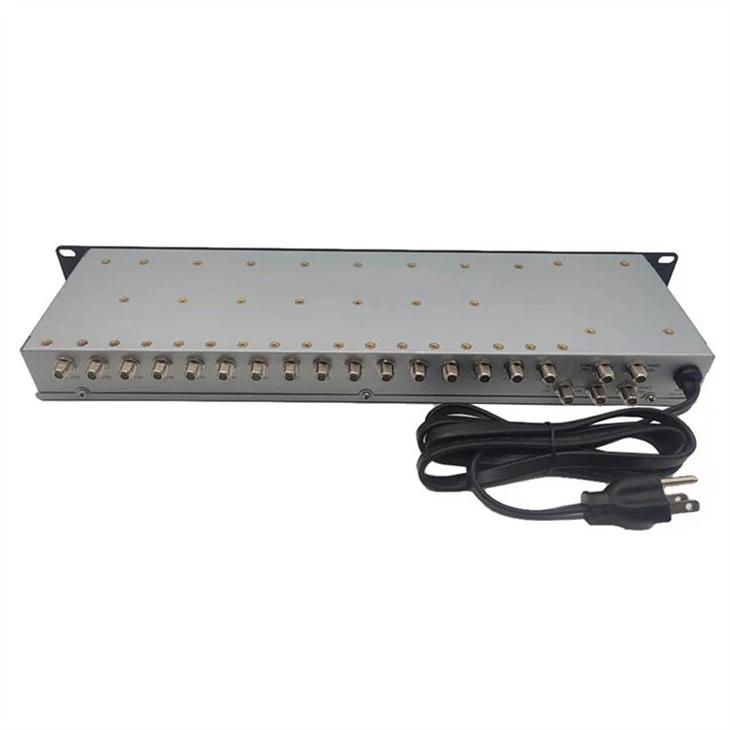

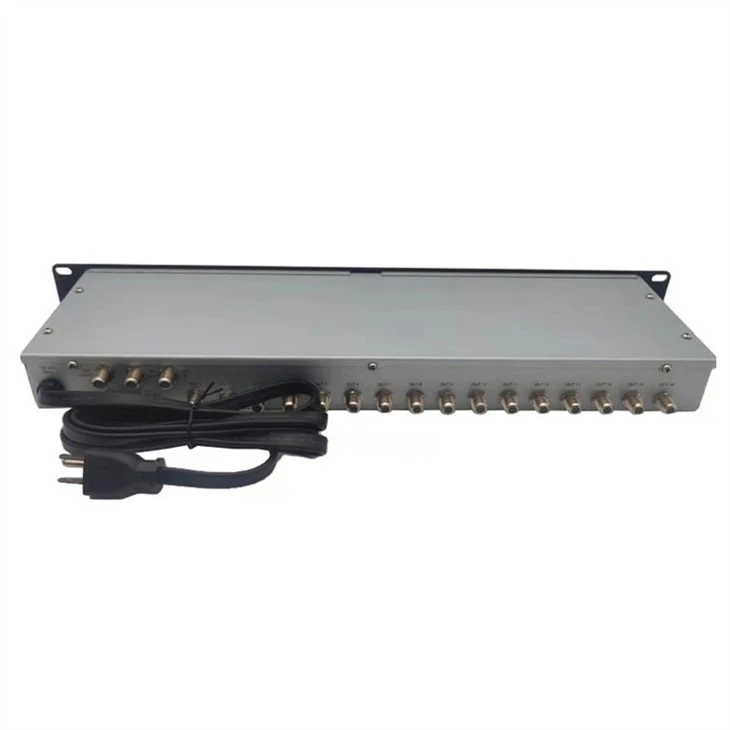

ریک ماونٹڈ MSR-516 4 LNB ان پٹ اور 1 اینٹینا کی اجازت دے کر اور 16 آؤٹ پٹ فراہم کر کے DIRECTV فیز تھری ڈش ریسپشن سسٹم کے ساتھ مطابقت رکھتا ہے LNB اور اندرونی سوئچنگ کا انعقاد۔

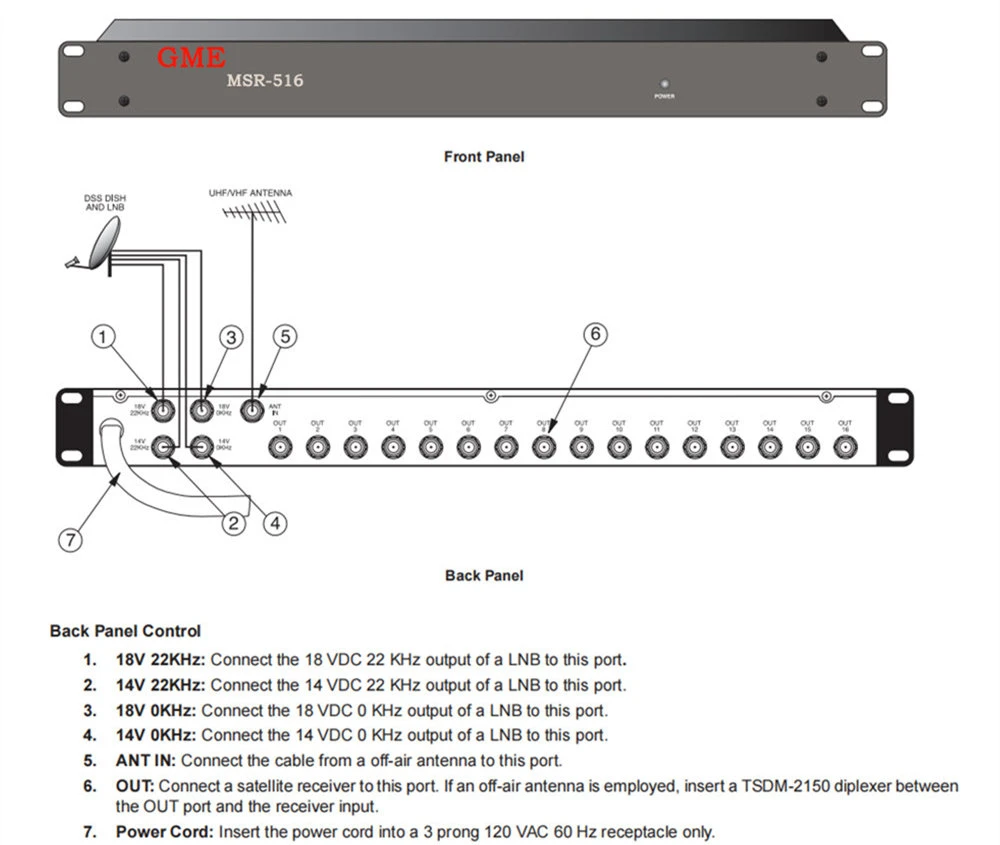

- 5 ان پٹ سادہ انٹرفیس ڈیزائن فوری تنصیب کے لیے 4 سیٹلائٹ پولرٹی ان پٹس کے علاوہ 1 آف ایئر اینٹینا اور 16 آؤٹ پٹ فراہم کرتا ہے۔
- 5X16 ریک ماونٹڈ سیٹلائٹ ملٹی سوئچ وسیع فریکوئنسی رینج 40~2150MHz۔
- DIRECTV فیز III اور دیگر ریسیپشن سسٹمز کے ساتھ ہم آہنگ جو 22kHz ٹون سوئچنگ PIN ڈائیوڈ میٹرکس کا استعمال کرتے ہیں، پولرٹی ٹرانسفر ٹائم اور ڈیجیٹل آرٹفیکٹس کو کم کرتا ہے، جس سے تصویر کا مستقل معیار ملتا ہے۔
- LNB کو پاور کرنے کے لیے 14 یا 18 DC وولٹ اور 22kHz ٹون فراہم کیے جاتے ہیں اور ایمپلیفائر میں بلٹ-انسریشن کے نقصانات کی تلافی کرتے ہیں، بیرونی ایمپلیفیکیشن کی ضرورت کو کم کرتے ہوئے بھاری-ڈیوٹی اعلی کارکردگی اندرونی بجلی کی فراہمی ضرورت سے زیادہ کرنٹ ڈرا کی ضرورت کو ختم کرتی ہے۔
تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|||
|
ماڈل نمبر: GDMS-003-2 (MSR-516) |
|||
|
ITEM |
TYPICAL |
QC کی حد |
ٹیسٹ کی شرائط |
|
FREQ رینج |
|
|
|
|
ANT IN |
|
|
54~806 میگاہرٹز |
|
اندر بیٹھ گیا۔ |
|
|
950~2150 میگاہرٹز |
|
باہر |
|
|
54~2150 میگاہرٹز |
|
داخل ہونے کا نقصان / (این این ٹی) |
0 ڈی بی |
-1.5 ڈی بی زیادہ سے زیادہ |
54 ~ 550MHz |
|
0 ڈی بی |
-2.5 ڈی بی زیادہ سے زیادہ |
551 ~ 806 میگاہرٹز |
|
|
GAIN (سیٹ ان) |
4dB |
2 ڈی بی منٹ |
950 ~ 1750 میگاہرٹز |
|
2 ڈی بی |
0 dB منٹ |
1751 ~ 2150 میگاہرٹز |
|
|
علیحدگی |
|
|
|
|
کراس پولرائزیشن |
- 30 ڈی بی |
- 25 ڈی بی منٹ |
950 ~ 2150 میگاہرٹز |
|
باہر سے باہر |
- 15 ڈی بی |
- 14 ڈی بی منٹ |
54 ~ 806 میگاہرٹز |
|
- 30 ڈی بی |
- 28 ڈی بی منٹ |
950 ~ 2150 میگاہرٹز |
|
|
میں بیٹھ کر بیٹھ گیا۔ |
- 40 ڈی بی |
- 35 ڈی بی منٹ |
950 ~ 2150 میگاہرٹز |
|
بینڈ کی توجہ کو روکیں۔ |
2 0 ڈی بی |
15 ڈی بی منٹ |
ANT پورٹ @ AT 950 MHz |
|
|
2 0 ڈی بی |
15 ڈی بی منٹ |
SAT پورٹ @ AT 806 MHz |
|
واپسی کا نقصان |
|
|
|
|
ان پٹ/آؤٹ پٹ |
- 6 ڈی بی |
- 5dB منٹ |
54 ~ 806 میگاہرٹز |
|
- 10 ڈی بی |
- 8 ڈی بی منٹ |
950 ~ 1450 میگاہرٹز |
|
|
- 8 ڈی بی |
- 6 ڈی بی منٹ |
1451 ~ 2150 میگاہرٹز |
|
|
ان پٹ کی اہلیت |
|
|
|
|
(1dB کمپریشن) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV منٹ |
AT 67.25 MHz ان پٹ |
|
اندر بیٹھ گیا۔ |
110 dBuV |
108 dBuV منٹ |
950 میگاہرٹز ان پٹ پر |
|
LHCP/RHCP سوئچنگ پوائنٹ |
|
14.0~15.0VDC |
|
|
ملٹی-SW 22KHz سوئچنگ پوائنٹ |
|
150~300Vp-p |
اسکوائر ویو ٹیسٹ سگنل |
|
|
|
|
کوئی مکینیکل نہیں۔ |
|
آؤٹ پٹ 22KHz سنگل |
|
|
|
|
کردار کی تعدد |
|
22±4KHz |
|
|
طول و عرض |
|
650±250mVp-p |
|
|
وولٹیج/موجودہ BIAS |
|
|
|
|
فکسڈ LNB BIAS وولٹیج |
|
|
|
|
13V/0KHz 13V/22KHz پورٹ |
|
12.8~13.5VDC |
0~300mA |
|
18V/0KHz 18V/22KHz پورٹ |
|
17.9~18.9VDC |
0~450mA |
|
پاور ان پٹ |
|
120VAC±10% 60Hz |
|
|
کنیکٹر |
|
"F" قسم کی عورت |
تمام پورٹس |
|
IMPEDANCE |
|
75 اوہم |
تمام پورٹس |
