تفصیل
• وائیڈ بینڈ فریکوئنسی رینج 40 سے 2300MHz تک ہائی پرفارمنس SMD ملٹی-پرتوں والی پرنٹ شدہ-سرکٹ بورڈ ڈیزائن ہائی پورٹ-سے{5}}پورٹ آئسولیشن کو یقینی بناتا ہے تاکہ جعلی کیریئر کا تحفظ فراہم کیا جا سکے اور چینل کے ناپسندیدہ تعامل کو کم سے کم کیا جا سکے، تصویر کی تحریف کو کم کیا جا سکے۔
• 3X4 ڈیجیٹل ملٹی سوئچ ہائی آؤٹ پٹ ریٹرن نقصان کی بندرگاہیں خاص طور پر MDU نیٹ ورکس اور ایک سے زیادہ سبسکرائبر ایپلی کیشنز کے لیے ڈیزائن کی گئی ہیں مائیکرو ریفلیکشنز کو کم کرتی ہیں، ڈیٹا کی بازیافت کو بہتر کرتی ہیں اور ہارمونک بگاڑ کو کم کرتی ہیں۔
• سادہ F-قسم کے کنیکٹر انٹرفیس ڈیزائن سیٹلائٹ اور اینٹینا سگنل فراہم کرتا ہے تاکہ 4 یا 8 آؤٹ پٹس پر روٹ کیا جا سکے۔
• اعلی-کارکردگی کا پن ڈائیوڈ میٹرکس پولرٹی ٹرانسفر ٹائم اور ڈیجیٹل آرٹفیکٹس کو کم کرتا ہے جو مسلسل تصویر کا معیار فراہم کرتے ہیں۔
• انٹینا سگنل آؤٹ پٹ (کچھ ماڈلز) پر سیٹلائٹ کے ساتھ جوڑتا ہے، بیرونی امتزاج کو ختم کرتا ہے، لاگت اور بے ترتیبی کو کم کرتا ہے۔
• پولرٹی سلیکشن کے لیے وولٹیج اور ٹون سوئچنگ فراہم کرنے والی ڈائریکٹ ٹو ہوم سیٹلائٹ سروسز کے ساتھ ہم آہنگ۔
• 3X4 ڈیجیٹل ملٹی سوئچ ڈش اور ڈائریکٹ وی کے ساتھ مطابقت رکھتا ہے۔

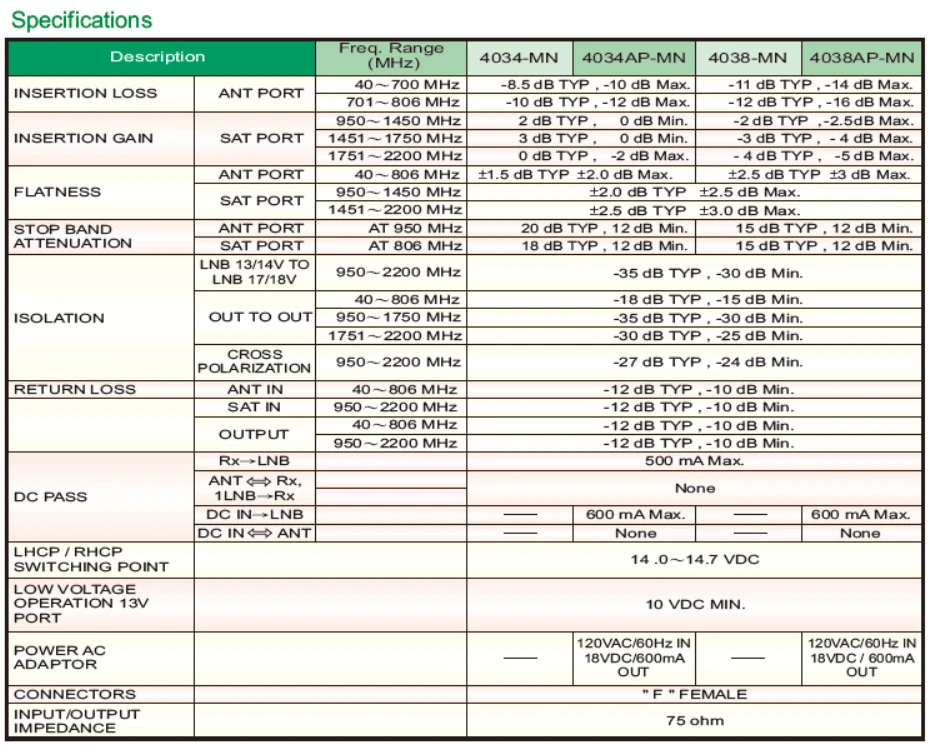

تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|||
|
ماڈل نمبر: GDMS-001 (4034MN) |
|||
|
تفصیل |
تعدد رینج (MHZ) |
|
|
|
داخل ہونے کا نقصان |
ANT پورٹ |
40~700 میگاہرٹز |
-8.5 dB TYP، -10 dB زیادہ سے زیادہ۔ |
|
701~806 میگاہرٹز |
-10 dB TYP، -12 dB زیادہ سے زیادہ۔ |
||
|
INSERTION GAIN |
SAT پورٹ |
950~1450 میگاہرٹز |
2 dB TYP، O dB منٹ۔ |
|
1451~1750 میگاہرٹز |
3 dB TYP، O dB منٹ۔ |
||
|
1751~2200 میگاہرٹز |
0 dB TYP، -2 dB زیادہ سے زیادہ۔ |
||
|
چپٹا پن |
ANT پورٹ |
40~806 میگاہرٹز |
±1.5 dB TYP +2.0 dB زیادہ سے زیادہ |
|
SAT پورٹ |
950~1450 میگاہرٹز |
+2.0 dB TYP +2.5 dB زیادہ سے زیادہ۔ |
|
|
1451~2200 میگاہرٹز |
+2.5 dB TYP ±3.0 dB زیادہ سے زیادہ۔ |
||
|
اسٹاپ بینڈ |
ANT پورٹ |
950 میگاہرٹز پر |
20 dB TYP، 12 dB منٹ۔ |
|
توجہ |
SAT پورٹ |
806 میگاہرٹز پر |
18 dB TYP، 12 dB منٹ۔ |
|
علیحدگی |
LNB 13/14V TO |
950~2200 میگاہرٹز |
-35 dB TYP، -30 dB کم سے کم۔ |
|
LNB 17/18V |
|||
|
باہر سے باہر |
40~806 میگاہرٹز |
-18 dB TYP، -15 dB کم سے کم۔ |
|
|
950~1750 MHz |
-35 dB TYP، -30 dB کم سے کم۔ |
||
|
1751~2200 میگاہرٹز |
-30 dB TYP، -25 dB کم سے کم۔ |
||
|
کراس |
950~2200 میگاہرٹز |
-27 dB TYP، -24 dB کم سے کم۔ |
|
|
پولرائزیشن |
|||
|
واپسی کا نقصان |
ANT IN |
40~806 میگاہرٹز |
-12 dB TYP، -10 dB کم سے کم۔ |
|
|
اندر بیٹھ گیا۔ |
950~2200 میگاہرٹز |
-12 dB TYP، -10 dB کم سے کم۔ |
|
آؤٹ پٹ |
40~806 میگاہرٹز |
-12 dB TYP، -10 dB کم سے کم۔ |
|
|
950~2200 میگاہرٹز |
-12 dB TYP، -10 dB کم سے کم |
||
|
ڈی سی پاس |
Rx-LNB |
|
500 ایم اے زیادہ سے زیادہ |
|
ANTRx، |
|
کوئی نہیں۔ |
|
|
1LNB→Rx |
|||
|
DC IN-LNB |
|
|
|
|
ڈی سی INANT |
|
- |
|
|
LHCP/RHCP |
|
|
14.0~14.7 VDC |
|
سوئچنگ پوائنٹ |
|||
|
کم وولٹیج |
|
|
10 VDC MIN |
|
آپریشن 13V |
|||
|
پورٹ |
|||
|
پاور اے سی |
- |
||
|
اڈاپٹر |
|||
|
کنیکٹرز |
"F" FEMALE |
||
|
ان پٹ/آؤٹ پٹ |
75 اوہم |
||
|
IMPEDANCE |
|||
