تفصیل

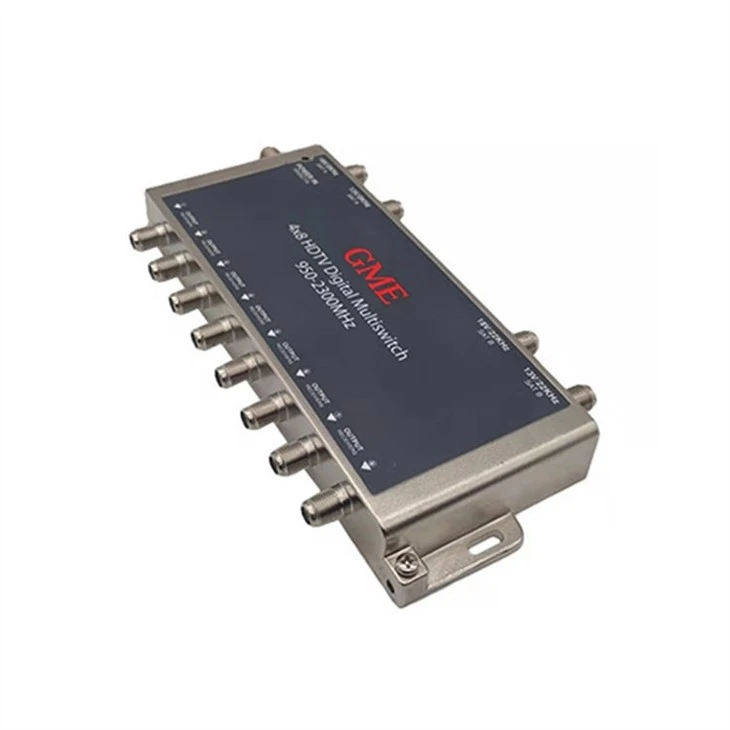

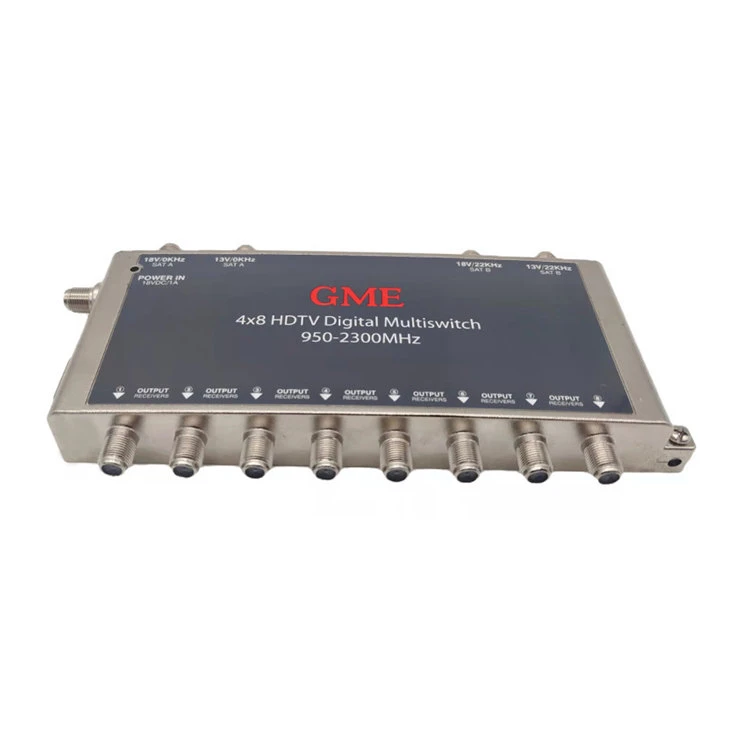

• 4x8 HDTV ڈیجیٹل ملٹی سوئچ سیل کر دیا گیا ہے لہذا اسے گھر کے اندر یا باہر استعمال کیا جا سکتا ہے۔ یہ انتہائی درجہ حرارت کی حد میں -34 ڈگری سے +60 ڈگری تک کام کرتا ہے۔ اس میں انسٹالیشن یا ٹربل شوٹنگ میں مدد کے لیے اشارے پر ایک طاقت ہوتی ہے۔

• تنصیب کے دوران شارٹس کی وجہ سے ہونے والے نقصان سے بچانے کے لیے AC/DC ماڈیول ایک ری-سیٹبل تھرمل سرکٹ بریکر سے لیس ہے۔

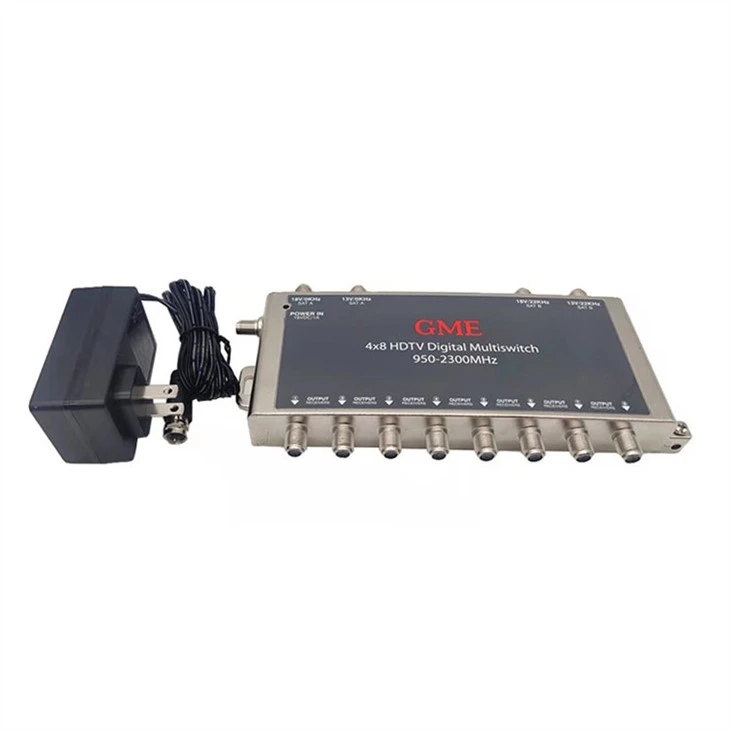

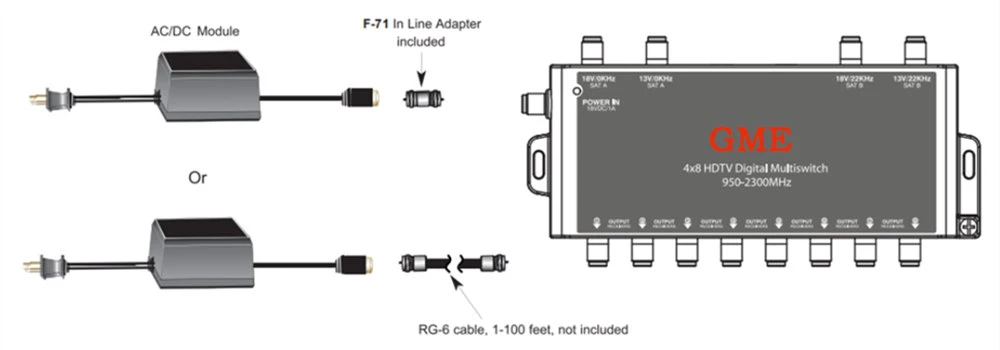

• AC/DC ماڈیول کو 4048 ملٹی سوئچ سے براہ راست، یا عام طور پر دستیاب RG-6 کیبل کے ذریعے 100 فٹ تک کنکشن کے لیے ڈیزائن کیا گیا ہے۔ F-71 FF اڈاپٹر شامل ہے۔

یہ سوئچ آپ کو اپنی موجودہ Shaw Direct سیٹلائٹ ڈش میں 5-8 ریسیورز شامل کرنے کی اجازت دیتا ہے۔

4x8 HDTV ڈیجیٹل ملٹی سوئچ کے ساتھ اپنے گھر میں آٹھ شا ڈائریکٹ یا FTA سیٹلائٹ ریسیورز تک جڑیں۔

شا ڈائریکٹ سیٹلائٹ سسٹم کے ساتھ استعمال کے لیے منظور شدہ اس اعلیٰ معیار کے ملٹی سوئچ کے ساتھ اپنے تمام پسندیدہ کمروں میں ٹیلی ویژن لگائیں۔

- آٹھ سیٹلائٹ ریسیورز کو اپنے سنگل ملٹی-سیٹیلائٹ ڈش سے ایک کواڈ LNBF یا دو الگ الگ سیٹلائٹ ڈشوں سے ہر ایک کو دوہری آؤٹ پٹ LNBF کے ساتھ جوڑیں۔

- F-کنکشن پاور سپلائی۔

- ناہموار، واٹر پروف سوئچ گھر کے اندر یا باہر استعمال کیا جا سکتا ہے۔

نوٹ: ملٹی سوئچ کو اسپلٹر کے طور پر استعمال کرنے کا ارادہ نہیں ہے۔ اس ملٹی سوئچ کو صحیح طریقے سے کام کرنے کے لیے آپ کی سیٹلائٹ ڈش (es) سے تمام 4 سماکشی تاروں کا جڑا ہونا ضروری ہے۔

تفصیلات

نکالنے کا مقام: گوانگ ڈونگ، چین
ماڈل نمبر: GDMS-002 (4048)
ITEM	TYPICAL	QC کی حد	ٹیسٹ کی شرائط
1. FREQ رینج
ان پٹ اگر تعدد		950 ~ 2300 میگاہرٹز
2. داخل کرنے کا نقصان	1 ڈی بی	- 0.5 ڈی بی MAX۔	950 ~ 1450 میگاہرٹز
	- 1.5 ڈی بی	- 2.5 ڈی بی MAX۔	1451 ~ 2150 میگاہرٹز
	-2.5 ڈی بی	-3.0 dB MAX	2151~2300MHz
3. ہموار ہونا	4 ڈی بی	6 dB MAX۔ (±3 ڈی بی)	950 ~ 1450 میگاہرٹز
4. تنہائی	6 ڈی بی	8 dB MAX۔ (±4 ڈی بی)	1451 ~ 2300 میگاہرٹز
میں بیٹھ کر بیٹھ گیا۔	- 35 ڈی بی	- 30 ڈی بی منٹ۔	950 ~ 2300 میگاہرٹز
باہر سے باہر	- 30 ڈی بی	- 25 ڈی بی منٹ۔	950 ~ 2300 میگاہرٹز
کراس پولرائزیشن ایک جیسے سیٹلائٹس	- 30 ڈی بی - 27 ڈی بی	- 26 ڈی بی منٹ۔ - 25 ڈی بی منٹ	950 ~ 1450 میگاہرٹز 1451 ~ 2300 میگاہرٹز
مختلف سیلائٹس	- 35 ڈی بی - 27 ڈی بی	- 30 ڈی بی منٹ - 25 ڈی بی منٹ	950 ~ 1450 میگاہرٹز 1451~ 2300 میگاہرٹز
5. واپسی کا نقصان
ان پٹ	- 10 ڈی بی	- 8 ڈی بی منٹ۔	950 ~ 1450 میگاہرٹز
ان پٹ	- 10 ڈی بی	- 7 ڈی بی منٹ۔	1451 ~ 2300 میگاہرٹز
آؤٹ پٹ	- 10 ڈی بی	- 8 ڈی بی منٹ	950 ~ 1450 میگاہرٹز
آؤٹ پٹ	- 8 ڈی بی	- 6 ڈی بی منٹ۔	1451 ~ 2300 میگاہرٹز
6. ان پٹ کی اہلیت
1 ڈی بی کمپریشن	102 dBuV	100 dBuV زیادہ سے زیادہ	950 میگاہرٹز ان پٹ
7. LHCP/RHCP سوئچنگ پوائنٹ		14.0 ~ 14.7VDC
8. ملٹی-SW 22KHz سوئچنگ پوائنٹ 9. کثیر-SW سوئچنگ ٹائم		150-300mVp-p 3 یو ایس MAX۔	سائن ویو ٹیسٹ سگنل کوئی مکینیکل ریلے نہیں۔
10. آؤٹ پٹ 22KHz سگنل
کریکٹر فریکیو۔		22 ± 4 KHz
طول و عرض		650 ± 250mVp-p
11. موجودہ کھپت		90mA MAX	RX پورٹ استعمال کرنے کے لیے
12. وولٹیج / کرنٹ BIAS فکسڈ LNB BIAS وولٹیج درکار ہے۔ AT/From Multi{{0}SW 8 متوقع موجودہ لوڈنگ رینج
13V/0KHz اور 13V/22KHz پورٹ	150-200mA	0 ~ 300 ایم اے	12.8V ~ 13.5VDC
18V/0KHz اور 18V/22KHz PORT	150-200mA	0-450mA	17.9V-18.9VDC
13. کنیکٹر		"F" خاتون کو ٹائپ کریں۔	تمام پورٹس
14. اڈاپٹر پاور
ان پٹ		100/240VAC 50/60 ہرٹج
آؤٹ پٹ		18VDC/1A
