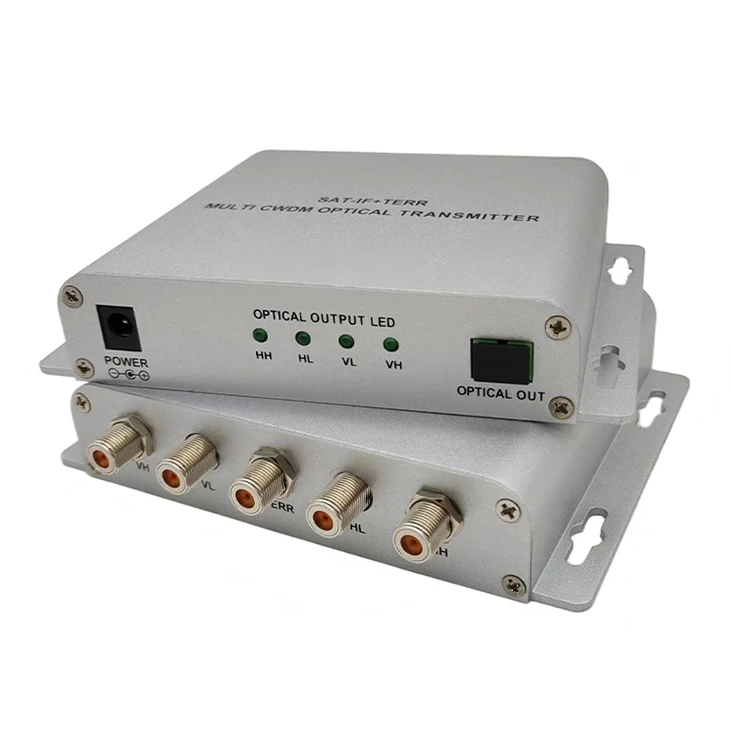

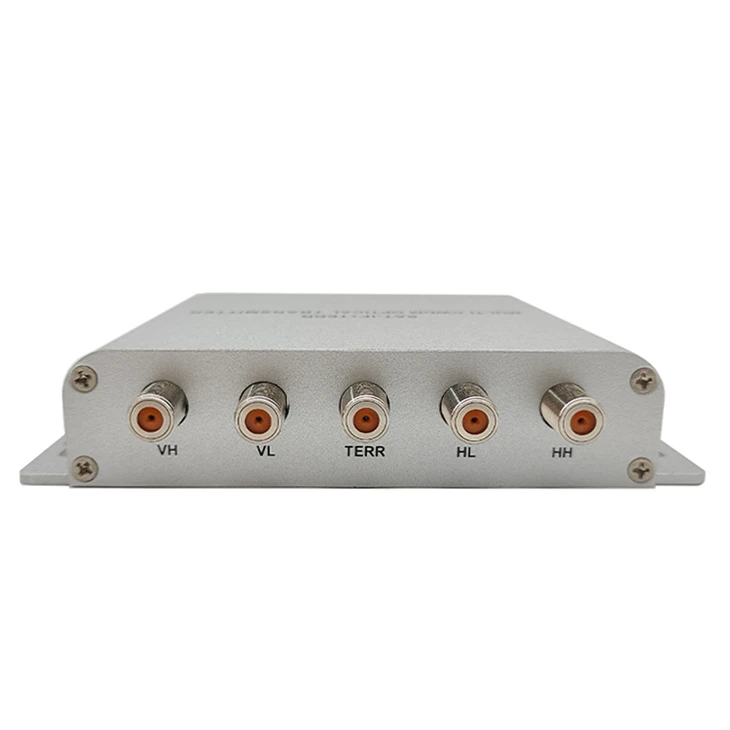

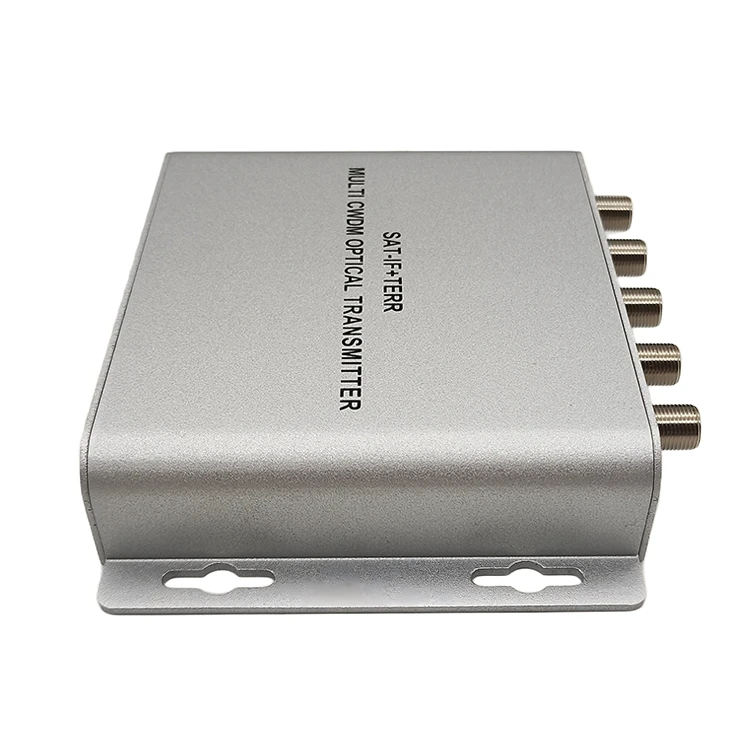

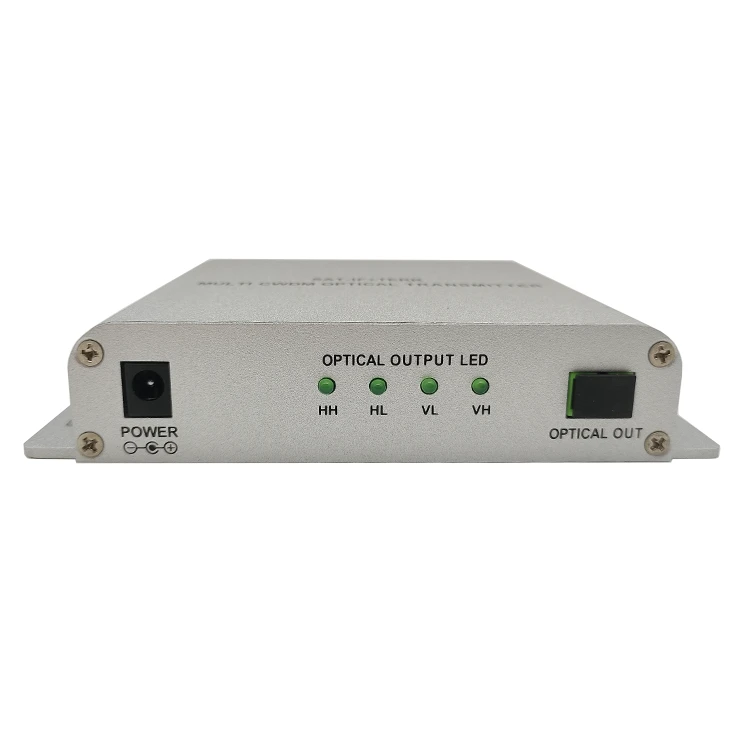

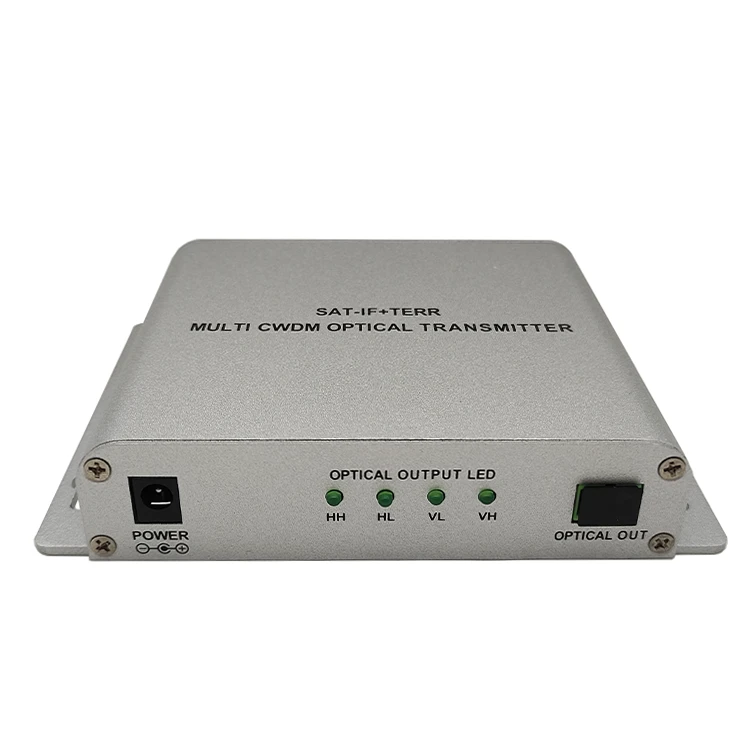

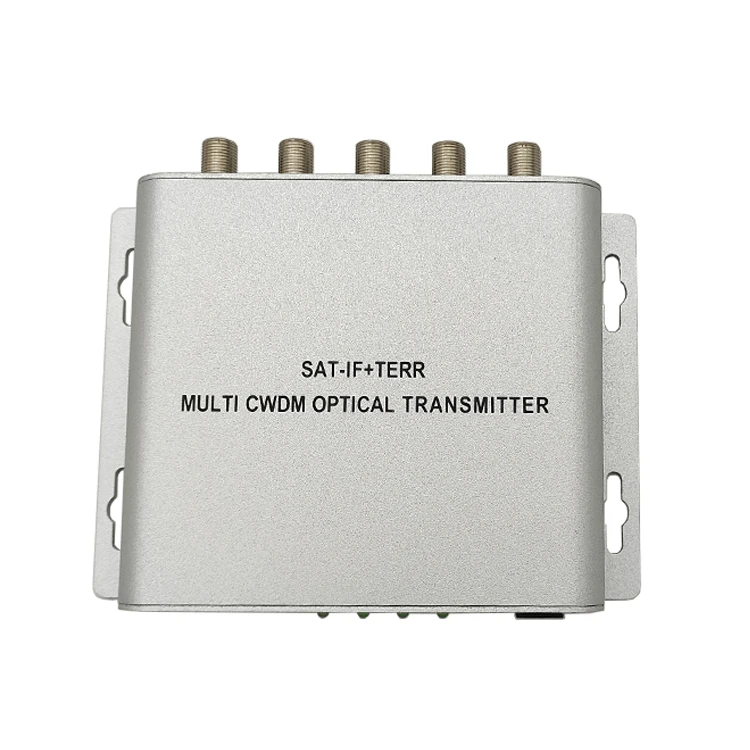

SAT-IF+TERR ملٹی CWDM آپٹیکل ٹرانسمیٹر ملٹی-چینل سیٹلائٹ انٹرمیڈیٹ فریکوئنسی اور ٹیریسٹریل ٹیلی ویژن RF سگنل ان پٹ کو سپورٹ کرتا ہے، کمپوزٹ RF سگنلز کو مخصوص-ویو لینتھ ریئلائزنگ آپٹیکل سگنلز،{4} میں تبدیل کرنے کے لیے موٹے طول موج ڈویژن ملٹی پلیکسنگ ٹیکنالوجی کو اپناتا ہے۔ لمبی-فاصلہ اور فائبر-ٹی وی سگنل آپٹیکل ٹرانسمیشن کی بچت۔
خصوصیات
- سیٹلائٹ آپٹیکل سسٹم کے لیے ڈیزائن کیا گیا ہے۔
- وسیع آپریٹنگ فریکوئنسی رینج: 47-2150MHz
SAT-IF : 950MHz~2150MHz
CATV : 47MHz~860MHz
- بہترین لکیری اور چپٹا پن
- 1-کور سنگل موڈ فائبر ہائی ریٹرن نقصان کا استعمال
- GaAs یمپلیفائر فعال آلات کا استعمال
- انتہائی کم شور والی ٹیکنالوجی
- DFB سماکشیل چھوٹے پیکیج لیزر کا استعمال کرتے ہوئے CWDM میں-بنائیں۔
- LNB کام کرنے کے لیے آؤٹ پٹ 13/18V,0/22KHz
- 32 آپٹیکل نوڈس تک کی تقسیم
تفصیلات
|
آپٹیکل پیرامیٹر |
TERR+SAT-IF پیرامیٹر |
||
|
آپٹیکل ریٹرن نقصان |
45 سے بڑا یا اس کے برابر |
تعدد کی حد |
47~2150MHz |
|
آؤٹ پٹ آپٹیکل پاور |
4x+3dBm |
چپٹا پن |
±1.5 |
|
آپٹیکل کنیکٹر |
SC/APC |
آؤٹ پٹ لیول (AGC) |
80±5@TERR سے بڑا یا اس کے برابر 78±10@SAT-IF سے بڑا یا اس کے برابر |
|
آؤٹ پٹ آپٹیکل طول موج (nm) |
1510-1570 |
C/R |
52 سے بڑا یا اس کے برابر |
|
دوسرے پیرامیٹر |
سی ایس او |
65 سے بڑا یا اس کے برابر |
|
|
آر ایف کنیکٹر |
F-عورت |
سی ٹی بی |
62 سے بڑا یا اس کے برابر |
|
بجلی کی فراہمی |
DC-24V |
واپسی کا نقصان |
12 سے بڑا یا اس کے برابر |
|
بجلی کی کھپت (W) |
<6 |
22KHz درستگی |
22±4 |
|
طول و عرض (ملی میٹر) |
143x110x28.8 |
ایل این بی پاور سپلائی |
13/18 |
