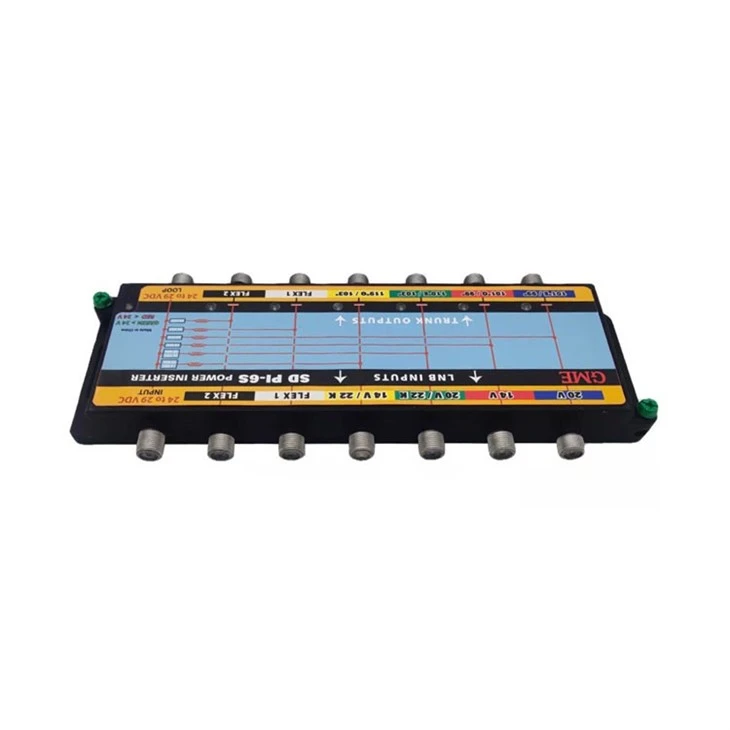

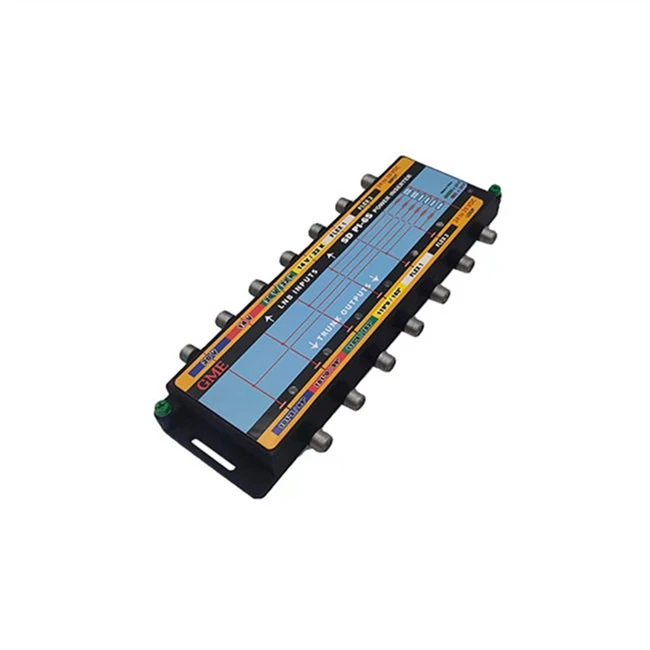

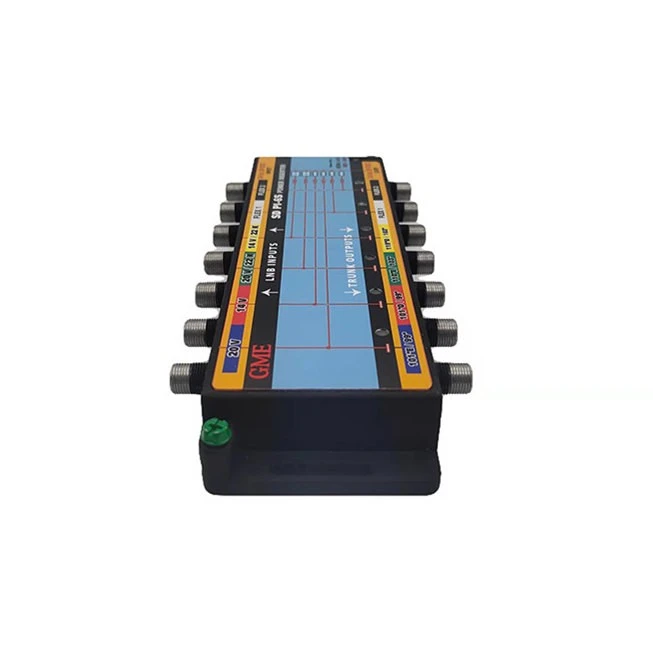

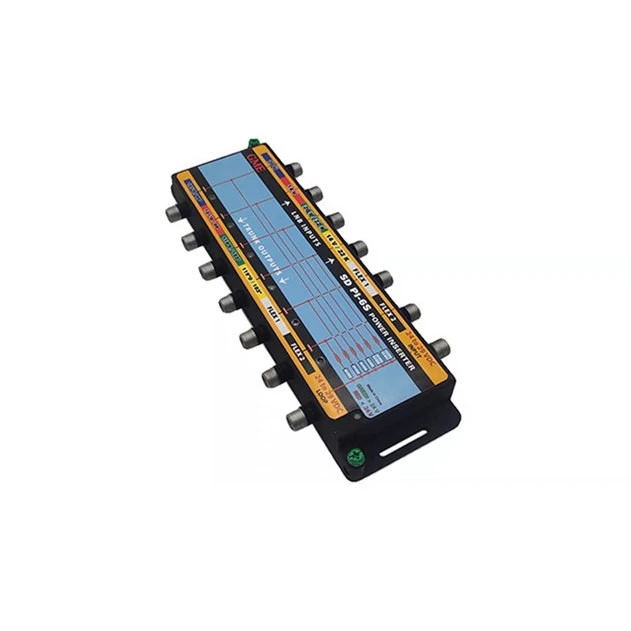

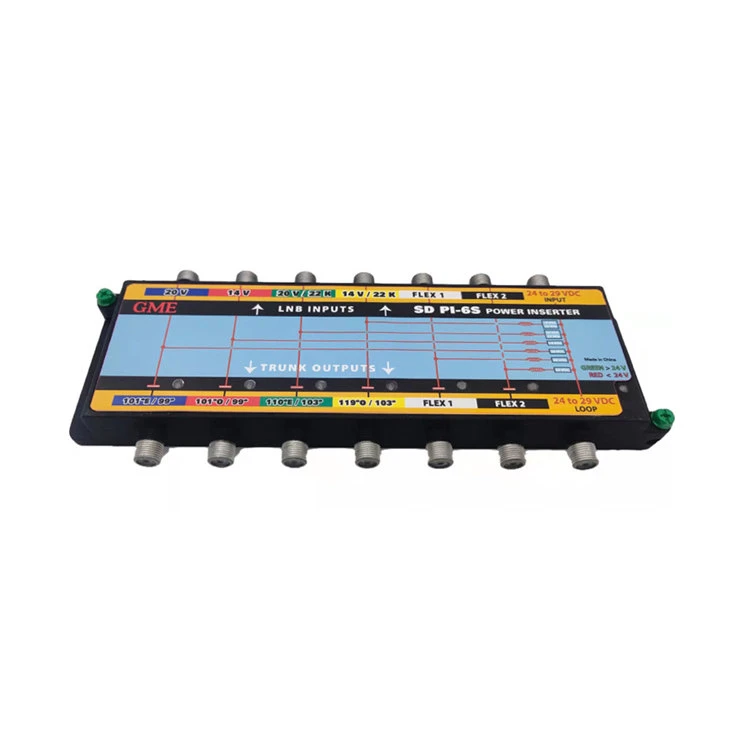

DirecTV سیٹلائٹ پاور انسرٹر پولرٹی لاکر
ماڈل SDPI6S ایک DIRECTV SL5 LNB کو طاقت دیتا ہے، polarity چار ڈش آؤٹ پٹس کو لاک کرتا ہے اور DTV66E ڈش پر 95º LNB کو پاور کرنے کے لیے دو 20 V آؤٹ پٹ فراہم کرتا ہے اور مستقبل کی ممکنہ قطبیت۔ لائن سے چلنے والے ایمپلیفائرز پاور انسرٹر سے چل سکتے ہیں۔ شارٹ سرکٹ سے محفوظ پاور ٹرانسفارمر سے DC کے کل دو amps دستیاب ہیں۔
صورتحال
DIRECTV® (4) polarity SLSP-F SlimLine® ڈش کے ساتھ SL5 LNB، DTV66E 95º ڈش اور ممکنہ 6th polarity سے سگنلز متعدد سوئچز کے لیے درکار ہیں۔
حل
ماڈل SD PI-6S ایک DIRECTV® SL5 LNB کو طاقت دیتا ہے، polarity چار ڈش آؤٹ پٹس کو لاک کرتا ہے اور DTV66E ڈش یا دیگر LNBs پر 95º LNB کو پاور کرنے کے لیے FLEX2 ان پٹ پر 20 V FLEX1 اور 13 V فراہم کرتا ہے۔
خصوصیات
◆ DIRECTV SL5 Ka/Ku بینڈوتھ 250 سے 2150 میگاہرٹز

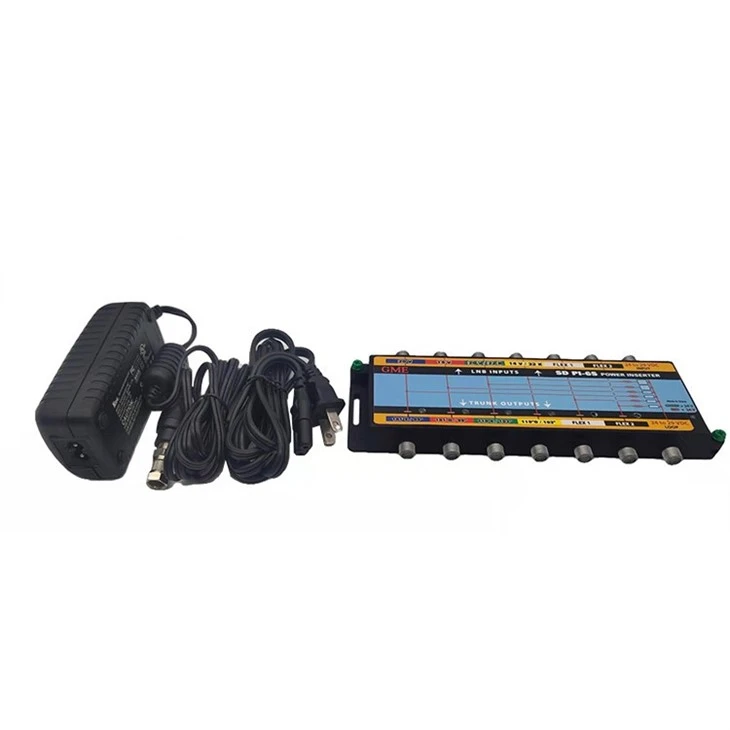

◆ PI-29 یا PS242000A پاور اڈاپٹر کے ذریعے تقویت یافتہ
◆ پاورز SL5, SL3 اور Worldview LNBs
◆ کمپیکٹ کیس: 1 انچ ایس سی ٹی ای انڈور ایف اسپیسنگ
◆ وولٹیج لیول میٹر ریڈ/گرین میں بنایا گیا ہے۔
تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|||
|
ماڈل نمبر: GDINS-001 (SD PI-6S) |
|||
|
ITEM |
TYPICAL |
QCLIMIT |
ٹیسٹ کی شرائط |
|
FREQ رینج |
|
|
250-2150 میگاہرٹز |
|
داخل ہونے کا نقصان |
|||
|
|
-1.0 ڈی بی |
-1.5 ڈی بی MAX |
250-2150 میگاہرٹز |
|
علیحدگی |
|||
|
بندرگاہوں کے درمیان |
-40dB |
-35dB منٹ |
250-2150 میگاہرٹز |
|
واپسی کا نقصان |
|
|
|
|
ان پٹ/آؤٹ پٹ |
-12dB |
-10dB منٹ |
250-2150 میگاہرٹز |
|
ڈی سی پاور فراہم کردہ ان پٹ |
|||
|
پورٹ#1 (20V 101 ڈگری اور 99 ڈگری) |
|
20±0.5 VDC |
@50-350 ایم اے |
|
پورٹ#2 (14V 101 ڈگری اور 99 ڈگری) |
|
13.5±0.5 VDC |
@50-350 ایم اے |
|
پورٹ#3 (22KHz اور 20V 110 ڈگری اور 103 ڈگری) |
|
20±0.5 VDC (+22KHz) |
@50-350 ایم اے |
|
پورٹ#4 (22KHz اور 14V 119 ڈگری اور 103 ڈگری) |
|
13.5±0.5 VDC (+22KHz) |
@50-350 ایم اے |
|
پورٹ#5 (FLEX PORT1) |
|
20±0.5VDC |
@50-350 ایم اے |
|
پورٹ#6 (FLEX PORT2) |
|
20±0.5VDC |
@50-350 ایم اے |
|
22KHz سگنل کی خصوصیات |
|||
|
FREQ |
|
22±4KHz |
|
|
ڈیوٹی سائیکل |
|
±50﹪ |
~ 24.0 VDC |
|
لیول |
|
400mVp-p MIN |
24.0 VDC |
|
پاور ایل ای ڈی کا رنگ |
|
سرخ |
|
|
اس کے مطابق: |
|
سبز |
|
|
پاور سوئچنگ |
|
24V-29VDC |
پاور سوئچنگ |
|
ان پٹ |
|
100-240VAC/50/60Hz |
تمام پورٹس |
|
آؤٹ پٹ |
|
24VDC/2.08A |
تمام پورٹس |
|
IMPEDANCE |
|
75 OHM |
(6) ایس سی ٹی ای انڈور ایف |
|
کنیکٹر |
|
"F"TYPE FEMALE |
|
|
ان پٹ/آؤٹ پٹ پورٹس کی تعداد |
|
|
|
کمپنی کا پروفائل

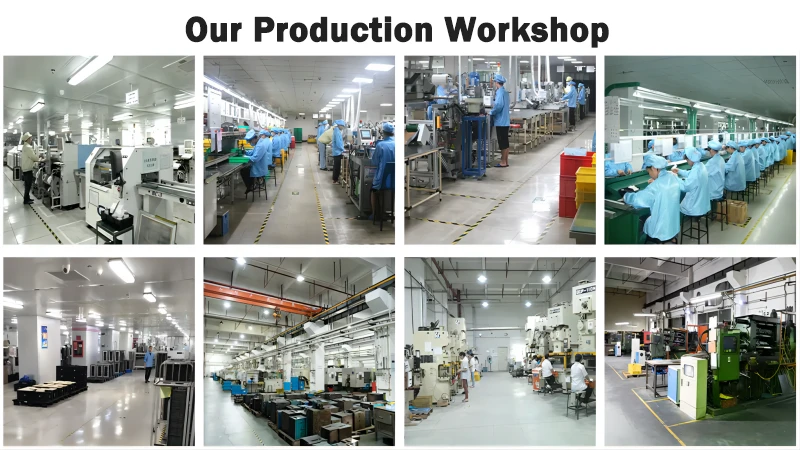

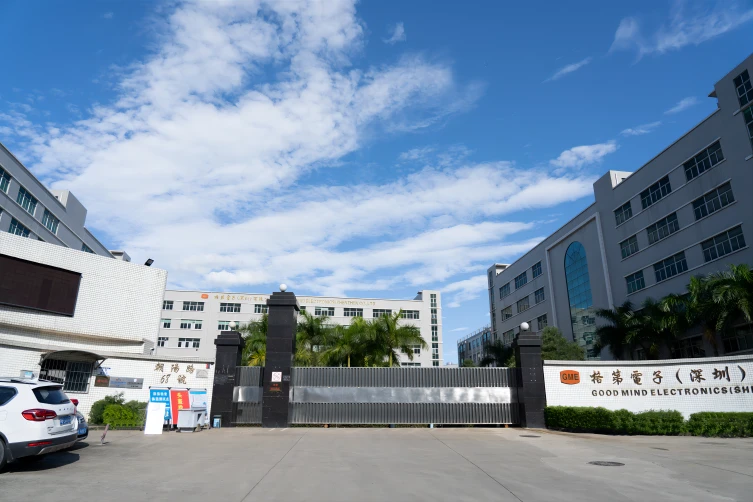

Goodmind Electronics (Shenzhen) Co., Ltd. کا قیام 1992 میں 18 ملین امریکی ڈالر کے رجسٹرڈ سرمائے کے ساتھ کیا گیا تھا۔ اس کی اپنی فیکٹری شینزین میں واقع ہے اور اس میں 1000 سے زیادہ ملازمین ہیں۔ یہ ایک اعلی-ٹیک انٹرپرائز ہے جو R&D، پروڈکشن، سیلز اور سروس کو مربوط کرتا ہے، کمپنی اینٹینا / نیٹ ورک کمیونیکیشن / بلوٹوتھ / اے وی اسیسریز / اسمارٹ ہوم / کار اسیسریز پیشہ ورانہ مینوفیکچرنگ کمپنی میں مہارت رکھتی ہے۔ فیکٹری عمودی طور پر مربوط ہے۔ فیکٹری میں پلاسٹک پروسیسنگ، میٹل اسٹیمپنگ، زنک ڈائی کاسٹنگ، ایس ایم ٹی، ڈی آئی پی اور اسمبلی سینٹر ہے۔ کمپنی کے پاس مضبوط مالی طاقت، پیشہ ورانہ R&D ٹیم، بہترین مینوفیکچرنگ کا سامان اور دبلی پتلی مینوفیکچرنگ ہے، اور گاہکوں کے لیے اعلی-مصنوعات تیار کرنے کے لیے وقف ہے۔
سیٹلائٹ پاور انسرٹر کیسے کام کرتا ہے؟
سیٹلائٹ پاور انسرٹر سیٹلائٹ ریسیور اور سیٹلائٹ ڈش کے درمیان ان لائن منسلک ہے۔ یہ کواکسیئل کیبل کے ذریعے سیٹلائٹ ریسیور سے پاور حاصل کرتا ہے اور پھر اسی کیبل کے ذریعے LNB کو یہ طاقت بھیجتا ہے۔ یہ طاقت LNB کے لیے ضروری ہے کہ وہ موصول ہونے والے سیٹلائٹ سگنلز کو وسعت دے اور وصول کنندہ کے لیے قابل استعمال شکل میں تبدیل کرے۔
سیٹلائٹ پاور انسرٹر کا مقصد کیا ہے؟
سیٹلائٹ پاور انسرٹر کا بنیادی مقصد LNB کو بجلی فراہم کرنا ہے، جو اسے چلانے کے لیے ضروری ہے۔ داخل کرنے والے کی طرف سے فراہم کردہ بجلی کے بغیر، LNB سیٹلائٹ ڈش سے موصول ہونے والے کمزور سگنلز کو بڑھانے کے قابل نہیں ہو گا۔
میں سیٹلائٹ پاور انسرٹر کیسے انسٹال کروں؟
سیٹلائٹ پاور انسرٹر کی تنصیب عام طور پر سیدھی ہوتی ہے۔ سب سے پہلے، سیٹلائٹ ریسیور سے سماکشیی کیبل کو منقطع کریں۔ اس کے بعد، کواکسیئل کیبل کے ایک سرے کو داخل کرنے والے کے ان پٹ پورٹ سے اور دوسرے سرے کو داخل کرنے والے کے آؤٹ پٹ پورٹ سے جوڑیں جس پر "ٹو LNB" یا اس سے ملتا جلتا لیبل لگا ہوا ہے۔ آخر میں، پاور انسرٹر کی پاور سپلائی کو پاور آؤٹ لیٹ سے جوڑیں اور یقینی بنائیں کہ پاور انسرٹر کو پاور مل رہی ہے۔
اکثر پوچھے گئے سوالات
سوال: کیا میں اپنے سیٹلائٹ سسٹم کے ساتھ کوئی سیٹلائٹ پاور انسرٹر استعمال کر سکتا ہوں؟
A: سیٹلائٹ پاور انسرٹر کا استعمال کرنا ضروری ہے جو آپ کے سیٹلائٹ سسٹم اور LNB کے ساتھ مطابقت رکھتا ہو۔ اس بات کو یقینی بنائیں کہ داخل کرنے والا آپ کے LNB کو درکار درست وولٹیج اور کرنٹ فراہم کرتا ہے، کیونکہ غیر مطابقت پذیر داخل کرنے والا استعمال کرنے سے LNB کو نقصان پہنچ سکتا ہے یا اس کے نتیجے میں سگنل کا معیار خراب ہو سکتا ہے۔
سوال: کیا سیٹلائٹ پاور انسرٹر کو باہر استعمال کیا جا سکتا ہے؟
A: جب کہ سیٹلائٹ پاور انسرٹرز کو عام طور پر اندرونی استعمال کے لیے ڈیزائن کیا گیا ہے، وہاں موسم سے بچنے والے ماڈلز دستیاب ہیں جنہیں باہر استعمال کیا جا سکتا ہے۔ اگر آپ کو داخل کرنے والے کو باہر نصب کرنے کی ضرورت ہے، تو یقینی بنائیں کہ آپ موسم سے پاک انکلوژر یا کور کا استعمال کرتے ہیں تاکہ اسے عناصر سے محفوظ رکھا جا سکے اور پانی کے نقصان کو روکا جا سکے۔
سوال: میں سیٹلائٹ پاور انسرٹر کہاں سے خرید سکتا ہوں؟
A: سیٹلائٹ پاور انسرٹرز مختلف الیکٹرانکس خوردہ فروشوں، آن لائن اسٹورز، اور سیٹلائٹ آلات کے سپلائرز سے خریداری کے لیے دستیاب ہیں۔ ایک معروف بیچنے والے کا انتخاب کرنا یقینی بنائیں اور خریداری کرنے سے پہلے تصدیق کریں کہ داخل کنندہ آپ کے سیٹلائٹ سسٹم کے ساتھ مطابقت رکھتا ہے۔
