تفصیلات

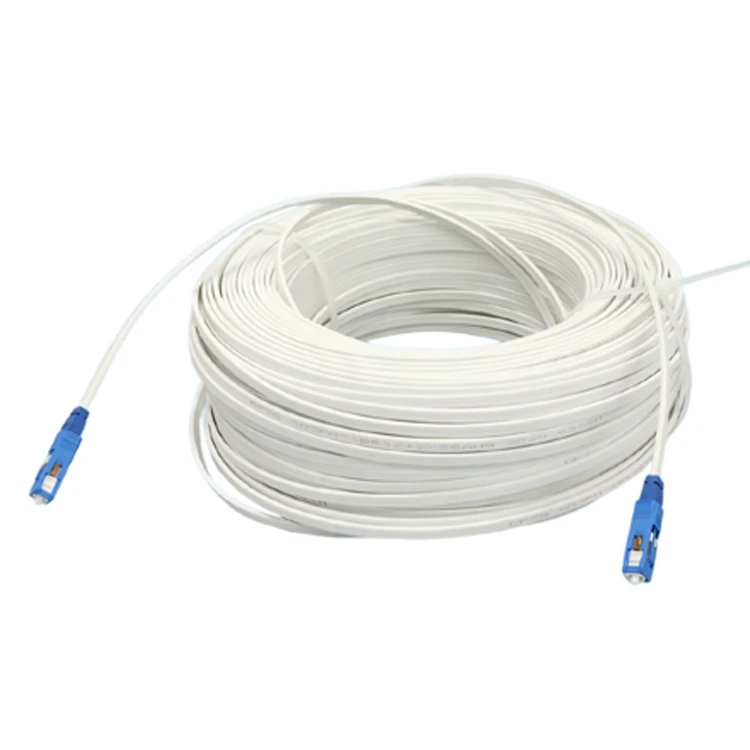

| آپٹیکل-الیکٹریکل کمپوزٹ کیبل کی تفصیلات | ||
| تنصیب کا ماحول | انڈور | |
| پیکج | کیبل ٹرے پیکیجنگ | |
| کام کرنے کا ماحول | -20 ڈگری ~+70 ڈگری | |
| آپریٹنگ نمی | 0%RH-95%RH | |
| تنصیب کا کم از کم درجہ حرارت | -109C | |
| ذخیرہ کرنے کا درجہ حرارت | -20 ڈگری ~+70 ڈگری | |
| درجہ بند آپریٹنگ وولٹیج (DC) | 48~56V | |
| ریٹیڈ آپریٹنگ کرنٹ (DC) | 0.25 A | |
| لنگڑا retardant گریڈ | EC60332-1 | |
| آپٹیکل-الیکٹرک کمپوزٹ کیبل کی ساخت اور طول و عرض کی تفصیل | ||
| آپٹیکل فائبر | فائبر کور نمبر | 1 کور |
| کوٹنگ | نیلا | |
| ٹائٹ کیسنگ | قطر | 0.6 ملی میٹر |
| مواد | ایل ایس زیڈ | |
| کمک | مواد | آرامید سوت |
| موصل | مواد | ننگا تانبا |
| قطر | 0.48(7*0.16mm) | |
| مقدار | 2 | |
| موصلیت میان | مواد | پیویسی |
| رنگ | مثبت الیکٹروڈ: سرخ؛ | |
| منفی الیکٹروڈ: نیلا؛ | ||
| موٹائی | 0.3 ملی میٹر | |
| آپٹیکل-الیکٹرک کمپوزٹ کیبل بیرونی میان |
مواد | ایل ایس زیڈ |
| رنگ | سفید | |
| آپٹیکل فائبر جامع کیبل کا سائز | 1.8 ملی میٹر × 3.0 ملی میٹر | |
| آپٹیکل فائبر کمپوزٹ کیبل کی لمبائی | 500 میٹر فی ڈسک | |
| آپٹیکل فائبر کمپوزٹ کیبل کا وزن | 12 کلوگرام فی کلومیٹر | |
| زیادہ سے زیادہ لوڈ فاصلہ |
جب ٹرنک آپٹیکل فائبر کمپوزٹ کیبل 20 ملی میٹر لمبی ہوتی ہے تو برانچ آپٹیکل فائبر کمپوزٹ کیبل زیادہ سے زیادہ 80 میٹر کو سپورٹ کرتی ہے۔ | |
| جب ٹرنک آپٹیکل فائبر کمپوزٹ کیبل 2 میٹر لمبی ہوتی ہے تو برانچ آپٹیکل فائبر کمپوزٹ کیبل زیادہ سے زیادہ 150 میٹر کو سپورٹ کرتی ہے۔ | ||
| آپٹو الیکٹرانک کمپوزٹ کیبلز کے برقی کارکردگی کے اشارے | ||
| زیادہ سے زیادہ موصل مزاحمت | 140 (درجہ حرارت: 20 ڈگری؛ یونٹ: Q/km) | |
| کم از کم موصلیت مزاحمت | 0.0094 (درجہ حرارت: 70 ڈگری؛ یونٹ: MΩ/km) | |
| وولٹیج ٹیسٹنگ | 1.5KV، AC 1 منٹ، نمبر | |
| آپٹو الیکٹرانک کمپوزٹ کیبلز کے مکینیکل کارکردگی کے اشارے | ||
| تناؤ کی قوت | 150/80(مختصر/طویل مدتی، N) | |
| کچلنا | 2200/1100 (مختصر/طویل مدتی، N/100 ملی میٹر) | |
| کم از کم موڑنے کا رداس | 42/84 (جامد/متحرک، ملی میٹر) | |
| فائبر کی تفصیلات | ||
| فائبر موڈ | سنگل موڈ | |
| فائبر کی قسم | ITU G.657A2 | |
| زیادہ سے زیادہ کشندگی | 1310nm:0.37dB/km | |
| قدر | 1550nm: 0.23dB/km | |
| آپٹیکل-الیکٹریکل کمپوزٹ کیبل سٹینڈرڈ | ||
| آپٹیکل معیار | IEC60794,ITUG.657 | |
| برقی معیارات | GB/T5023.2,IEC61156-1-4 | |
| RoHS2.0 | جی ہاں | |
| آپٹیکل کنیکٹر کی وضاحتیں | ||
| کنیکٹر ٹائیو | SC/UPC | |
| مماثل فائبر آپٹک کیبل سائز | فوٹو الیکٹرک کمپوزٹ کیبل: 1.8x4.2 (ملی میٹر) | |
| کنیکٹر کا سائز | 8×8×45(H×W×L,mm) | |
| استعمال کریں۔ | انڈور | |
| داخل کرنے کا نقصان (dB) | اوسط قدر: 0.25 سے کم یا اس کے برابر | |
| زیادہ سے زیادہ قدر: 0.5 سے کم یا اس کے برابر | ||
| واپسی کا نقصان (dB) | کم از کم قدر: 40 سے زیادہ یا اس کے برابر | |
| تناؤ | لوڈ:40N | |
| وقت: 1 منٹ | ||
| شعلہ retardant | UL94-VO | |
| چلانے کی صلاحیت | ریٹیڈ موجودہ 0.25A@48~56V | |
| زیادہ سے زیادہ سپورٹ 0.5A@56V | ||
| برقی موصلیت مزاحمت | 500MQ سے زیادہ یا اس کے برابر (کمرے کے درجہ حرارت پر DC500V) | |
| درمیانے درجے کا دباؤ | رساو کرنٹ 0.5mA سے کم یا اس کے برابر (1000V،1 منٹ) | |
| چالکتا ٹیسٹ | کوئی شارٹ یا اوپن سرکٹ نہیں، کمرے کا درجہ حرارت | |
| مزاحمت پر- | 30mΩ سے کم یا اس کے برابر ٹیسٹ کریں۔ | |
| آپٹیکل کنیکٹر آپریٹنگ درجہ حرارت |
400 ڈگری ~+800 ڈگری | |
| آپریٹنگ نمی | <95%RH | |
| RoHS اور پہنچ | جی ہاں | |
