CATV FTTH نیٹ ورکس میں EDFA کا بنیادی مقصد کیا ہے؟

یہ مضمون-CATV FTTH نیٹ ورکس میں EDFA کے بنیادی کردار کی گہرائی سے تحقیق فراہم کرتا ہے-لمبی-دوری کی ترسیل کو حاصل کرنے کے لیے آپٹیکل سگنل کی طاقت کو بڑھاتا ہے-اور یہ متعارف کراتا ہے کہ کس طرح مربوط CATV+SAT IF وصول کنندگان کو ایڈوانس AGC، CWDM، اور ٹیکنالوجی{5} کے ساتھ مربوط کیا جاتا ہے۔ نیٹ ورک کی کارکردگی کو بہتر بنانے کے اجزاء۔

موثر، مستحکم CATV (کیبل ٹیلی ویژن) FTTH (فائبر-سے--ہوم) نیٹ ورکس جو بڑے پیمانے پر ڈیٹا اور ہائی-ڈیفینیشن ویڈیو ٹرانسمیشن کو سپورٹ کرنے کی صلاحیت رکھتے ہیں بنانے میں، آپٹیکل ایمپلیفائر ایک اہم کردار ادا کرتے ہیں۔ ان میں، EDFA (Erbium-doped Fiber Amplifier) ​​سب سے ضروری آپٹیکل ایمپلیفیکیشن آلات میں سے ایک ہے۔ تو، CATV FTTH نیٹ ورکس میں EDFA کا اصل مقصد کیا ہے، اور یہ اگلی-جنریشن وصول کرنے والے آلات کے ساتھ کیسے تعاون کرتا ہے؟ یہ مضمون ایک تفصیلی تجزیہ پیش کرتا ہے۔

CATV FTTH نیٹ ورکس میں EDFA کا بنیادی کام: آپٹیکل سگنل ریلے اور ایمپلیفیکیشن

سیدھے الفاظ میں، ای ڈی ایف اے کا بنیادی مقصد آپٹیکل سگنلز کو براہ راست بڑھانا، فائبر ٹرانسمیشن کے دوران ہونے والے نقصانات کی تلافی اور سگنل کی رسائی کو نمایاں طور پر بڑھانا ہے۔

FTTH نیٹ ورک میں، آپٹیکل سگنلز آپریٹر کے ہیڈ اینڈ سے منتقل ہوتے ہیں اور صارفین کے گھروں تک پہنچنے کے لیے انہیں طویل فاصلہ طے کرنا پڑتا ہے۔ اگرچہ فائبر آپٹکس فطری طور پر کم نقصان کی نمائش کرتے ہیں، آپٹیکل پاور لامحالہ فاصلے پر کم ہوتی ہے۔ ایک بار جب سگنل کسی خاص نقطہ سے آگے کمزور ہو جاتا ہے، تو صارف-سائیڈ وصول کنندہ کے ذریعے اس کی درست شناخت نہیں کی جا سکتی ہے، جس سے سگنل میں رکاوٹ یا معیار میں شدید کمی واقع ہوتی ہے۔

ایک EDFA فائبر آپٹک لائن کے ساتھ ایک "ریفیولنگ اسٹیشن" کی طرح کام کرتا ہے۔ یہ آپٹیکل سگنلز کو برقی سگنلز میں تبدیل کیے بغیر براہ راست بڑھا دیتا ہے، جس سے اسے بے مثال فوائد حاصل ہوتے ہیں:

ہائی آؤٹ پٹ پاور: ایک ساتھ متعدد طول موجوں کو بڑھانے کی صلاحیت رکھتا ہے، صارفین کی ایک بڑی تعداد کو سپورٹ کرتا ہے۔

شفاف ٹرانسمیشن: فارمیٹ- اور ریٹ-اگنوسٹک، مضبوط مطابقت کو یقینی بناتے ہوئے

کم شور: بہترین شور کی کارکردگی سگنل کے معیار کو برقرار رکھتی ہے۔

نیٹ ورک ٹرنک میں اسٹریٹجک طور پر EDFAs کی تعیناتی سے، آپریٹرز سگنل کی کشیدگی کی فکر کیے بغیر دسیوں یا یہاں تک کہ سینکڑوں کلومیٹر پر محیط CATV نیٹ ورکس بنا سکتے ہیں۔

EDFA سے آگے: نیٹ ورک ایج پر چیلنجز اور کلیدی حل-اعلی-کارکردگی کے وصول کنندگان

جب کہ EDFA ٹرنک ٹرانسمیشن چیلنجز کو حل کرتا ہے، سگنل تقسیم اور مزید ٹرانسمیشن کی وجہ سے اس وقت تک کمزور ہو سکتا ہے جب تک یہ صارف کے رسائی کے مقامات (مثلاً، عمارتوں یا گھروں) تک پہنچتا ہے، اور اس میں EDFA کی طرف سے متعارف کرایا گیا شور ہو سکتا ہے۔ اس مرحلے پر، اعلی-کارکردگی والا FTTH وصول کنندہ اعلی-معیار کے سگنل کے استقبال اور "آخری میل" میں تبدیلی کے لیے ضروری ہے۔

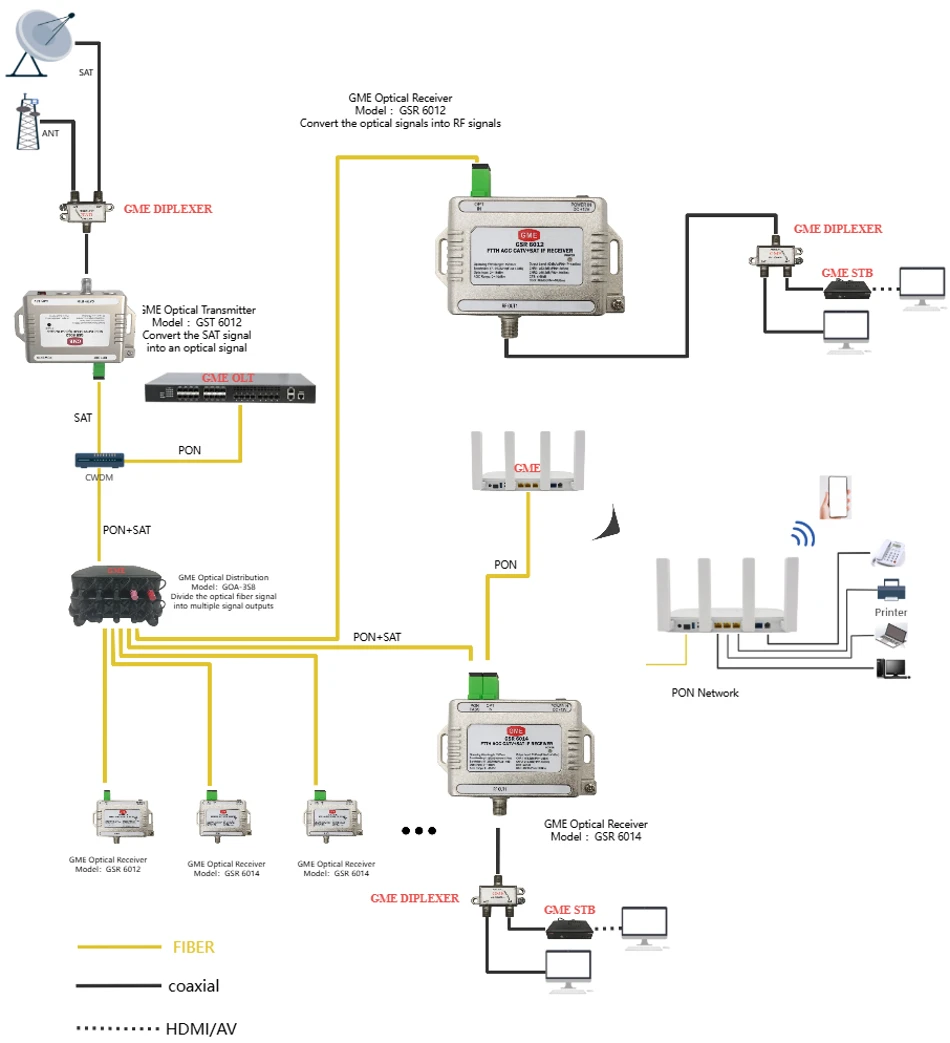

یہ وہ جگہ ہے جہاں جدید ٹیکنالوجیز کے ساتھ ایک مربوط AGC CATV+SAT IF RECEIVER (خودکار گین کنٹرول CATV اور سیٹلائٹ IF وصول کنندہ) عمل میں آتا ہے۔ جدید ٹرپل-پلے سروسز کے لیے ڈیزائن کیا گیا ریسیور، جیسا کہ درج ذیل خصوصیات کے ساتھ، صارف کے تجربے کو یقینی بنانے کے لیے اہم ہے:

براڈ بینڈ سپورٹ (45–2150 میگاہرٹز): روایتی CATV RF سگنلز اور سیٹلائٹ IF (SAT IF) سگنلز کو مکمل طور پر سپورٹ کرتا ہے، سروس تک رسائی کے متنوع مطالبات کو پورا کرتا ہے۔

بلٹ-آپٹیکل AGC میں: یہ آپٹیکل پاور کے اتار چڑھاو کے خلاف ایک "ذہین انشورنس" کے طور پر کام کرتا ہے۔ جب ماحولیاتی درجہ حرارت کی تبدیلیوں یا لنک کے معمولی نقصانات کی وجہ سے ان پٹ آپٹیکل پاور مختلف ہوتی ہے، تو AGC (آٹومیٹک گین کنٹرول) خودکار طور پر آؤٹ پٹ لیول اور گین کو ایڈجسٹ کرتا ہے تاکہ دستی مداخلت کے بغیر مستحکم اور قابل اعتماد سگنل آؤٹ پٹ کو یقینی بنایا جا سکے، جس سے آپریشنل اخراجات میں نمایاں کمی واقع ہوتی ہے۔

الٹرا-کم شور والی ٹیکنالوجی: شور کو کم کرنے، کیریئر-سے-شور کے تناسب (CNR) کو بہتر بنانے، اور خاص طور پر EDFA کے ذریعے بڑھائے گئے سگنلز کی کارکردگی کو بہتر بنانے، ویڈیو کو واضح معیار فراہم کرنے کے لیے اعلی درجے کے فعال اجزاء جیسے کہ GaAs ایمپلیفائرز کا استعمال کرتا ہے۔

بہترین لکیری اور فلیٹنس: مسخ کو مؤثر طریقے سے کم کرتا ہے، تمام چینلز میں یکساں سگنل کی طاقت کو یقینی بناتا ہے، اور مخصوص چینلز میں پکسلیشن یا رکاوٹ جیسے مسائل کو روکتا ہے۔

ہائی-لینیرٹی فوٹو ڈیٹیکٹر (PD) + بلٹ-CWDM میں: CWDM (Coarse Wavelength Division Multiplexing) ٹیکنالوجی کا استعمال کرتے ہوئے، یہ مختلف طول موج (جیسے 1550 nm CATV سگنلز اور 1490 nm/1310 nm ڈیٹا سگنلز) سے سگنلز حاصل کر سکتا ہے اور اعلی-معیار کی آپٹیکل-کو- الیکٹرک لائن فراہم کر سکتا ہے۔ بیک اینڈ پروسیسنگ کے لیے ایک صاف سگنل کا ذریعہ۔

زیادہ واپسی کا نقصان اور سنگل-فائبر ایپلی کیشن: ایک سنگل-کور سنگل{-موڈ فائبر پر کام کرتا ہے جس میں زیادہ واپسی نقصان ہوتا ہے، منعکس سگنلز سے مداخلت کو کم کرتا ہے اور لنک کے استحکام کو یقینی بناتا ہے۔

EDFA اور ذہین وصول کنندگان کے درمیان ہم آہنگی۔

خلاصہ یہ کہ EDFA کا بنیادی مقصدCATV FTTHنیٹ ورکس کا مقصد آپٹیکل سگنلز کی ریموٹ، موثر اور اعلی-ریلے ٹرانسمیشن کو فعال کرنا ہے، جو وسیع پیمانے پر نیٹ ورکس بنانے کی بنیاد کے طور پر کام کرتے ہیں۔ نیٹ ورک کے کنارے پر، آپٹیکل AGC، الٹرا-کم شور، CWDM، اور دیگر ٹیکنالوجیز پر مشتمل ایک مربوط CATV+SAT IF رسیور صارفین کو اعلی-معیار سگنل کی فراہمی کو یقینی بنانے کے حتمی سرپرست کے طور پر کام کرتا ہے۔ ایک ساتھ مل کر، وہ جدید ہائی-رفتار، مستحکم، اور قابل اعتماد فائبر-آپٹک براڈ بینڈ اور ویڈیو سروس نیٹ ورکس کی ریڑھ کی ہڈی بناتے ہیں۔

نیٹ ورک آپریٹرز اور سازوسامان کے مینوفیکچررز کے لیے، مندرجہ بالا خصوصیات کے ساتھ اعلیٰ-کارکردگی کا رسیور منتخب کرنا نیٹ ورک کی کارکردگی کو بہتر بنانے، صارف کے اطمینان کو بڑھانے، اور مجموعی آپریشنل اخراجات کو کم کرنے کے لیے ایک اسٹریٹجک فیصلہ ہے۔
