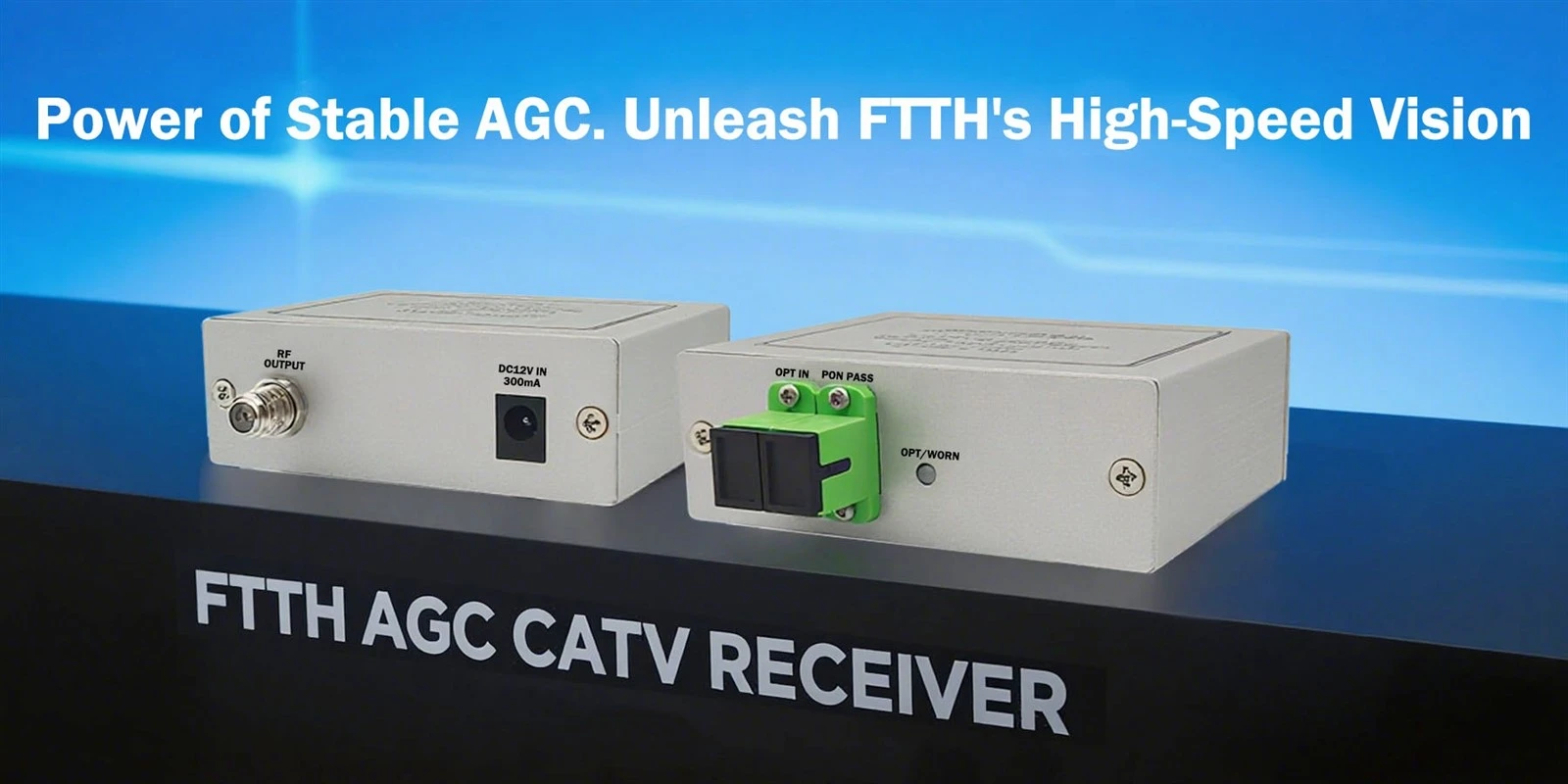

FTTH AGC CATV ریسیور جدید فائبر-سے--ہوم (FTTH) نیٹ ورکس میں ایک بنیادی ٹرمینل ڈیوائس ہے، جو ایک "آپٹیکل سگنل ٹرانسلیٹر" اور "سگنل سٹیبلائزر" کے دوہری کردار ادا کرتا ہے۔ اس کا بنیادی مشن مؤثر طریقے سے اور قابل اعتماد طریقے سے الگ کرنا اور جامع آپٹیکل ویو کو تبدیل کرنا ہے-تیز رفتار-انٹرنیٹ ڈیٹا اور اعلی-ایک ہی فائبر کے ذریعے منتقل ہونے والے اعلیٰ معیار کے نشریاتی ٹیلی ویژن سگنلز کو برقی سگنلز میں-الیکٹریکل سگنلز میں تبدیل کرنا ہے جنہیں گھر کے اندر معیاری آلات کے ذریعے براہ راست استعمال کیا جا سکتا ہے۔ ذیل میں اس کی تکنیکی تفصیلات، کام کرنے کے طریقہ کار، اور اہمیت کی ایک جامع اور گہرائی میں- نمائش ہے۔
I. کور فنکشن اور پوزیشننگ
ایک عام ٹرپل-پلے FTTH نیٹ ورک میں، ایک ہی ڈراپ فائبر کو ایک ساتھ منتقل کرنے کی ضرورت ہے:
ڈاؤن اسٹریم ڈیٹا سگنل:عام طور پر 1490nm طول موج کا استعمال کرتے ہوئے، انٹرنیٹ تک رسائی، VoIP وغیرہ کے لیے۔
اپ اسٹریم ڈیٹا سگنل:عام طور پر 1310nm طول موج کا استعمال کرتے ہوئے، صارف کے اپ لوڈ ڈیٹا کے لیے۔
ڈاؤن اسٹریم CATV ویڈیو سگنل:عام طور پر 1550nm طول موج کا استعمال کرتے ہوئے، اینالاگ اور ڈیجیٹل براڈکاسٹ ٹی وی پروگراموں کو منتقل کرنے کے لیے۔
دیFTTH AGC CATV وصول کنندہ1550nm طول موج CATV ویڈیو سگنل کی پروسیسنگ کے لیے خاص طور پر ذمہ دار ہے۔ یہ ٹھیک ٹھیک اس آپٹیکل سگنل کو فائبر سے نکالتا ہے، اسے ریڈیو فریکوئنسی (RF) برقی سگنل میں تبدیل کرتا ہے، اور اسے سماکشی کیبل کے ذریعے ٹیلی ویژن یا سیٹ-ٹاپ باکسز میں آؤٹ پٹ کرتا ہے۔ اس کا بلٹ-انخودکار گین کنٹرول (AGC)صارف کے تجربے کو یقینی بنانے کی کلید ہے۔ یہ فائبر لائن کی دوری، موڑنے، یا محیطی درجہ حرارت میں تبدیلی جیسے عوامل کی وجہ سے آپٹیکل ان پٹ پاور میں ہونے والے اتار چڑھاؤ کی خود بخود تلافی کرتا ہے، اس بات کی ضمانت دیتا ہے کہ TV پر RF سگنل لیول آؤٹ پٹ مستقل رہے گا۔ یہ تصویر کے مسائل جیسے برف، موزیک پیٹرن، یا رکاوٹوں کو روکتا ہے۔
II کلیدی اجزاء اور ٹیکنالوجیز کے گہرائی سے تجزیہ میں-
1. آپٹیکل فرنٹ-اینڈ اور WDM فلٹر
صحت سے متعلق فلٹرنگ:یہ آلہ ایک اعلی-کارکردگی والے ویو لینتھ ڈویژن ملٹی پلیکسنگ (WDM) فلٹر کو مربوط کرتا ہے۔ اس کے پاس بینڈ کی خصوصیات 1550nm طول موج کے لیے انتہائی موزوں ہیں، جس سے 1550nm CATV آپٹیکل سگنل کو مخلوط 1310/1490/1550nm آپٹیکل سگنلز سے بالکل کم اندراج نقصان اور کراس اسٹالک سے الگ کرنے کے قابل بنایا گیا ہے۔ یہ اس بات کو بھی یقینی بناتا ہے کہ ڈیٹا چینل آپٹیکل سگنلز بغیر کسی نقصان کے گزر جائیں (بعد میں پروسیسنگ کے لیے ONU/آپٹیکل موڈیم تک)۔
فوٹو ڈیٹیکٹر (PIN یا APD):یہ وصول کنندہ کی "آنکھ" ہے۔ یہ الگ کیے گئے 1550nm آپٹیکل سگنل کو کمزور برقی سگنل میں بدل دیتا ہے۔ طویل-فاصلے، ہائی-پاور ان پٹ منظرناموں کے لیے، ایک Avalanche Photodiode (APD) اس کے اندرونی فائدہ اور زیادہ حساسیت کی وجہ سے استعمال کیا جا سکتا ہے۔
2. خودکار گین کنٹرول (AGC) سسٹم کا درست آپریشن
AGC سسٹم پورے آلے کا "ذہین دل" ہے، جو ایک مسلسل بند-لوپ فیڈ بیک کے طور پر کام کرتا ہے:
سگنل کا پتہ لگانا:یہ نظام فوٹو الیکٹرک تبدیلی اور ابتدائی امپلیفیکیشن کے بعد آر ایف سگنل کی سطح کو مسلسل مانیٹر کرتا ہے۔
موازنہ اور خرابی کی تخلیق:یہ خرابی کی قیمت کا حساب لگانے کے لیے پہلے سے طے شدہ، مثالی حوالہ کی سطح سے پتہ لگائے گئے سگنل کی سطح کا موازنہ کرتا ہے۔
ڈائنامک گین ایڈجسٹمنٹ:یہ ایرر سگنل ویری ایبل گین ایمپلیفائر (VGA) چلاتا ہے یا فوٹو ڈیٹیکٹر کے بائیس وولٹیج کو کنٹرول کرتا ہے۔ اگر ان پٹ آپٹیکل پاور کم ہو جاتی ہے (مثال کے طور پر -8 dBm تک)، AGC نفع میں اضافے کا حکم دیتا ہے۔ اگر ان پٹ آپٹیکل پاور میں اضافہ ہوتا ہے (مثال کے طور پر، +2 dBm تک)، یہ اسی کے مطابق فائدہ کو کم کرتا ہے۔
مستحکم آؤٹ پٹ:اس متحرک ایڈجسٹمنٹ کے ذریعے، قطع نظر اس سے قطع نظر کہ ان پٹ آپٹیکل پاور مخصوص وسیع رینج کے اندر کس طرح مختلف ہوتی ہے (مثال کے طور پر، +2 dBm سے -8 dBm)، حتمی آؤٹ پٹ RF سگنل کی سطح (مثال کے طور پر، ایک برائے نام 65 dBµV) کو اعلی استحکام کے ساتھ برقرار رکھا جا سکتا ہے، عام طور پر dB±1 کی خرابی کے اندر۔ یہ سگنل کے اتار چڑھاو کی وجہ سے تصویر کے معیار کے مسائل کو مکمل طور پر ختم کرتا ہے۔
3. آر ایف پروسیسنگ اور آؤٹ پٹ ماڈیول
ملٹی-اسٹیج ایمپلیفیکیشن اور ایکولائزیشن:مین AGC کے ذریعے کنٹرول کیے جانے کے بعد، سگنل کافی آؤٹ پٹ ڈرائیو کی صلاحیت حاصل کرنے کے لیے بعد میں آنے والی RF ایمپلیفیکیشن چین میں داخل ہوتا ہے۔ اعلی درجے کے ماڈل بھی شامل ہو سکتے ہیں۔خودکار ڈھلوان کنٹرول (ASC)، جو مختلف فریکوئنسیوں کے RF سب کیریئرز کے لیے فائبر کے امتیازی ردعمل کی خود بخود تلافی کر سکتا ہے، پورے TV فریکوئنسی بینڈوڈتھ (مثلاً 47-1000 میگاہرٹز یا اس سے زیادہ) میں چپٹا پن کو یقینی بناتا ہے۔
آؤٹ پٹ پورٹس اور تنہائی:عام طور پر 1 سے 4 RF آؤٹ پٹ پورٹس (مثلاً F-ٹائپ کنیکٹرز) فراہم کرتا ہے تاکہ ایک سے زیادہ آؤٹ پٹ کے درمیان مداخلت کو کم سے کم کیا جا سکے۔ بندرگاہوں میں بجلی کے اضافے اور الیکٹرو سٹیٹک ڈسچارج (ESD) کے خلاف اچھا تحفظ ہے۔
4. ساختی ڈیزائن اور ماحولیاتی موافقت
ناہموار دیوار:عام طور پر ڈائی-کاسٹ ایلومینیم الائے ہاؤسنگ کا استعمال کرتا ہے، جو گرمی کی کھپت (اندرونی امپلیفائرز سے موثر طریقے سے حرارت کھینچنا)، برقی مقناطیسی شیلڈنگ (EMI) (بیرونی مداخلت اور اندرونی سگنل کے رساو کو روکنا)، اور مکینیکل تحفظ کے تین کام انجام دیتا ہے۔
تمام-موسم کی حفاظت:آؤٹ ڈور یا انڈور/ آؤٹ ڈور ماڈلز اعلی درجے کی واٹر پروف اور ڈسٹ پروف صلاحیت (مثلاً IP65 درجہ بندی) کے حامل ہوتے ہیں، جو سخت سردی، زیادہ درجہ حرارت اور زیادہ نمی جیسے سخت ماحول کو برداشت کرنے کے قابل ہوتے ہیں، جو طویل مدتی قابل اعتماد آپریشن کو یقینی بناتے ہیں۔
لچکدار تنصیب:کومپیکٹ ڈیزائن دیوار-ماؤنٹنگ، پول-ماؤنٹنگ، یا ڈیسک ٹاپ پلیسمنٹ کو سپورٹ کرتا ہے، گھر کے اندر مختلف انسٹالیشن پوائنٹس (مثلاً، معلوماتی باکس، ٹی وی کیبنٹ کے ساتھ)۔
III FTTH نیٹ ورک میں ورک فلو کے اختتام-سے-ختم کریں۔
سگنل انجکشن:آپریٹر کے ہیڈ اینڈ سے 1550nm طول موج کا CATV آپٹیکل سگنل ایک بیرونی WDM کمبینر یا آپٹیکل ایمپلیفائر پر مرکزی دفتر OLT سے 1490/1310nm ڈیٹا آپٹیکل سگنلز کے ساتھ ملایا جاتا ہے۔ مشترکہ سگنل ریڑھ کی ہڈی اور ڈسٹری بیوشن نیٹ ورک ریشوں کے ذریعے سبسکرائبر کے احاطے میں منتقل ہوتا ہے۔
سگنل علیحدگی:ڈراپ فائبر پہلے آپٹیکل اسپلٹر (اگر موجود ہو) سے جوڑتا ہے، پھر کسٹمر کے احاطے کے سامان کے علاقے سے۔ یہاں، کی ان پٹ پورٹFTTH AGC CATV وصول کنندہمخلوط آپٹیکل سگنل حاصل کرتا ہے۔ اس کا اندرونی WDM فلٹر پہلے 1550nm CATV آپٹیکل سگنل کو "سٹرپس آف" کرتا ہے، اسے CATV وصول کرنے والے راستے کی طرف لے جاتا ہے۔ بقیہ 1310/1490nm آپٹیکل سگنلز آپٹیکل نیٹ ورک یونٹ (ONU) کو انٹرنیٹ اور صوتی خدمات پر کارروائی کرنے کے لیے علیحدہ پگ ٹیل کے ذریعے آؤٹ پٹ ہیں۔
فوٹو الیکٹرک تبدیلی اور استحکام:سٹریپ شدہ 1550nm آپٹیکل سگنل کو فوٹو ڈیٹیکٹر کے ذریعے RF برقی سگنل میں تبدیل کیا جاتا ہے۔ AGC سرکٹ حقیقی-وقت میں کام کرتا ہے، اس بات کو یقینی بناتا ہے کہ اگر آپٹیکل پاور میں موسم کی تبدیلیوں یا نیٹ ورک فائن-ٹیوننگ کی وجہ سے تھوڑا سا اتار چڑھاؤ آتا ہے، تب بھی تبدیل شدہ RF سگنل کی طاقت مستقل رہتی ہے۔
سگنل کی تقسیم:مستحکم اور بڑھا ہوا اعلی-معیار کا RF سگنل کواکسیل کیبل کے ذریعے مختلف ٹیلی ویژنز یا سیٹ-ٹاپ باکسز میں تقسیم کیا جاتا ہے، جس سے صارفین صاف، ٹمٹماہٹ-مفت لائیو ٹی وی پروگرام دیکھ سکتے ہیں۔
چہارم بنیادی فوائد اور قدر کا خلاصہ
حتمی مستحکم صارف کا تجربہ:AGC ٹیکنالوجی ایک غیر مرئی سرپرست کے طور پر کام کرتی ہے، صارفین کے لیے ناقابل فہم سگنل کے اتار چڑھاؤ کو مکمل طور پر منسوخ کرتی ہے، مسلسل واضح تصاویر فراہم کرتی ہے۔
اعلی بینڈوتھ اور مستقبل کی مطابقت:1 GHz یا یہاں تک کہ 1.2 GHz تک RF بینڈوتھ کو سپورٹ کرتا ہے، 4K/8K الٹرا ایچ ڈی ٹی وی، مزید انٹرایکٹو چینلز، اور مستقبل کی سروس اپ گریڈ کے لیے کافی جگہ محفوظ رکھتا ہے۔
آسان نیٹ ورک اور لاگت کی بچت:تمام خدمات کو ایک فائبر پر منتقل کرنا آپریٹر کی کیبلنگ کی پیچیدگی اور آپریشنل اخراجات کو نمایاں طور پر کم کرتا ہے۔ صارفین کے لیے، ڈیوائس کا زیادہ انضمام جگہ بچاتا ہے اور انسٹالیشن کو آسان بناتا ہے۔
غیر معمولی وشوسنییتا اور استحکام:صنعتی-گریڈ ڈیزائن اور مکمل طور پر مہر بند تعمیر 24/7 بلاتعطل مستحکم آپریشن کو یقینی بناتی ہے جس میں ناکامیوں (MTBF) کے درمیان بہت طویل درمیانی وقت ہوتا ہے، جس سے اس کے لائف سائیکل پر ملکیت کی کل لاگت کم ہوتی ہے۔
پلگ-اور-پلے اور آسان دیکھ بھال:ڈیوائس کو عام طور پر کسی پیچیدہ فیلڈ کنفیگریشن کی ضرورت نہیں ہوتی ہے، کیونکہ آؤٹ پٹ لیول خود بخود مستحکم ہوجاتا ہے۔ نیٹ ورک مانیٹرنگ سسٹم فالٹ انتباہ اور لوکلائزیشن کی سہولت فراہم کرتے ہوئے کیریئر ویو یا دیگر ذرائع سے اس کی حیثیت کو دور سے مانیٹر کر سکتے ہیں۔
دیFTTH AGC CATV وصول کنندہایک سادہ "آپٹیکل-سے-الیکٹریکل" کنورٹر سے کہیں زیادہ ہے۔ یہ ایک پیچیدہ ذیلی نظام ہے جو جدید آپٹیکل فلٹرنگ، درست فوٹو الیکٹرک کنورژن، ذہین بند-لوپ کنٹرول، اور ناہموار صنعتی ڈیزائن کو مربوط کرتا ہے۔ یہ گھر تک فائبر کے "آخری سو میٹر" میں اعلی-معیار کی ویڈیو سروسز کی ہموار ترسیل کو یقینی بنانے کے لیے ایک اہم کڑی ہے، جو خاموشی سے اس بات کی ضمانت دیتا ہے کہ لاکھوں گھرانے مستحکم، واضح، اور بھرپور نشریاتی ٹیلی ویژن خدمات سے لطف اندوز ہو سکتے ہیں۔ یہ جدید مکمل آپٹیکل رسائی نیٹ ورکس میں ایک ناگزیر ذہین ٹرمینل ڈیوائس ہے۔
