10G سنگل کے لیے ایک جامع گائیڈ
جدید نیٹ ورک ٹرانسمیشن میں، آپٹیکل ماڈیول فائبر آپٹکس کو نیٹ ورک ڈیوائسز سے منسلک کرنے والے بنیادی اجزاء ہیں ترسیل کا فاصلہ انتخاب کے لیے کلیدی اشارے ہے۔ بہت سے پیشہ ور اکثر تصریحات کو الجھا دیتے ہیں – مثال کے طور پر، معیاری فاصلے کیا ہیں، کیا 2 کلومیٹر کا آپشن موجود ہے، اور انہیں منظرناموں سے کیسے ملایا جائے۔ یہ مضمون انتخاب کی غلطیوں سے بچنے میں سب کی مدد کرنے کے لیے بنیادی معلومات کی وضاحت کرے گا۔
I. 10G سنگل-موڈ آپٹیکل ماڈیولز کی بنیادی تفہیم
10G سنگل-موڈ آپٹیکل ماڈیولز بنیادی طور پر SFP+ پیکیج کا استعمال کرتے ہیں، جو سوئچز اور سرورز جیسے آلات کے ساتھ مطابقت رکھتا ہے، اور 9/125μm OS2 سنگل-موڈ فائبر کے ساتھ استعمال ہونا چاہیے۔ سنگل-موڈ فائبر کا بنیادی حصہ انتہائی پتلا ہے، جو صرف ایک آپٹیکل سگنل پاتھ کی اجازت دیتا ہے، جس کے نتیجے میں ملٹی موڈ فائبر کے مقابلے میں بہت کم نقصان ہوتا ہے۔ یہ کلومیٹر کی سطح کے ٹرانسمیشن فاصلے کو حاصل کرنے کی کلید ہے۔
اس کی ترسیل کا فاصلہ چار اہم عوامل سے متاثر ہوتا ہے: نظری طول موج، ٹرانسمٹ پاور، وصول کنندہ کی حساسیت، اور فائبر لنک کا نقصان. 1310nm اور 1550nm مرکزی دھارے کی طول موج ہیں۔ صنعت کی وضاحتیں IEEE بین الاقوامی معیارات کی پیروی کرتی ہیں، واضح فاصلے کے درجے بناتے ہیں جو کارکردگی اور لاگت میں توازن رکھتے ہیں۔
II مین اسٹریم معیاری ٹرانسمیشن فاصلاتی نردجیکرن کے لیے10G سنگل-موڈ آپٹیکل ماڈیولز
مارکیٹ میں 10G سنگل-موڈ آپٹیکل ماڈیولز کے لیے مین اسٹریم فاصلے IEEE 802.3ae معیار کی پیروی کرتے ہیں۔ چار اہم خصوصیات - 10km، 20km، 40km، اور 80km - تمام عام منظرناموں کا احاطہ کرتی ہیں۔ ان کی خصوصیات درج ذیل ہیں:
10 کلومیٹر تفصیلات (10GBASE-LR): سب سے عام اور لاگت-موثر آپشن
یہ بہترین قیمت-کارکردگی کے تناسب کے ساتھ سب سے زیادہ استعمال ہونے والی معیاری تفصیلات ہے۔ اس کی ترسیل کا فاصلہ 10km ہے، 1310nm طول موج کا استعمال کرتا ہے، اور یہ کیمپس کی تعمیر کے باہمی رابطوں اور ڈیٹا سینٹرز میں مختصر-سے درمیانے فاصلے تک کیبلنگ کے لیے موزوں ہے۔ یہ مضبوط مطابقت اور ایک پختہ سپلائی چین پیش کرتا ہے، جو اسے زیادہ تر کاروباری اداروں کے لیے پہلا انتخاب اور مختصر-فاصلے کے لیے بنیادی لائن بناتا ہے۔

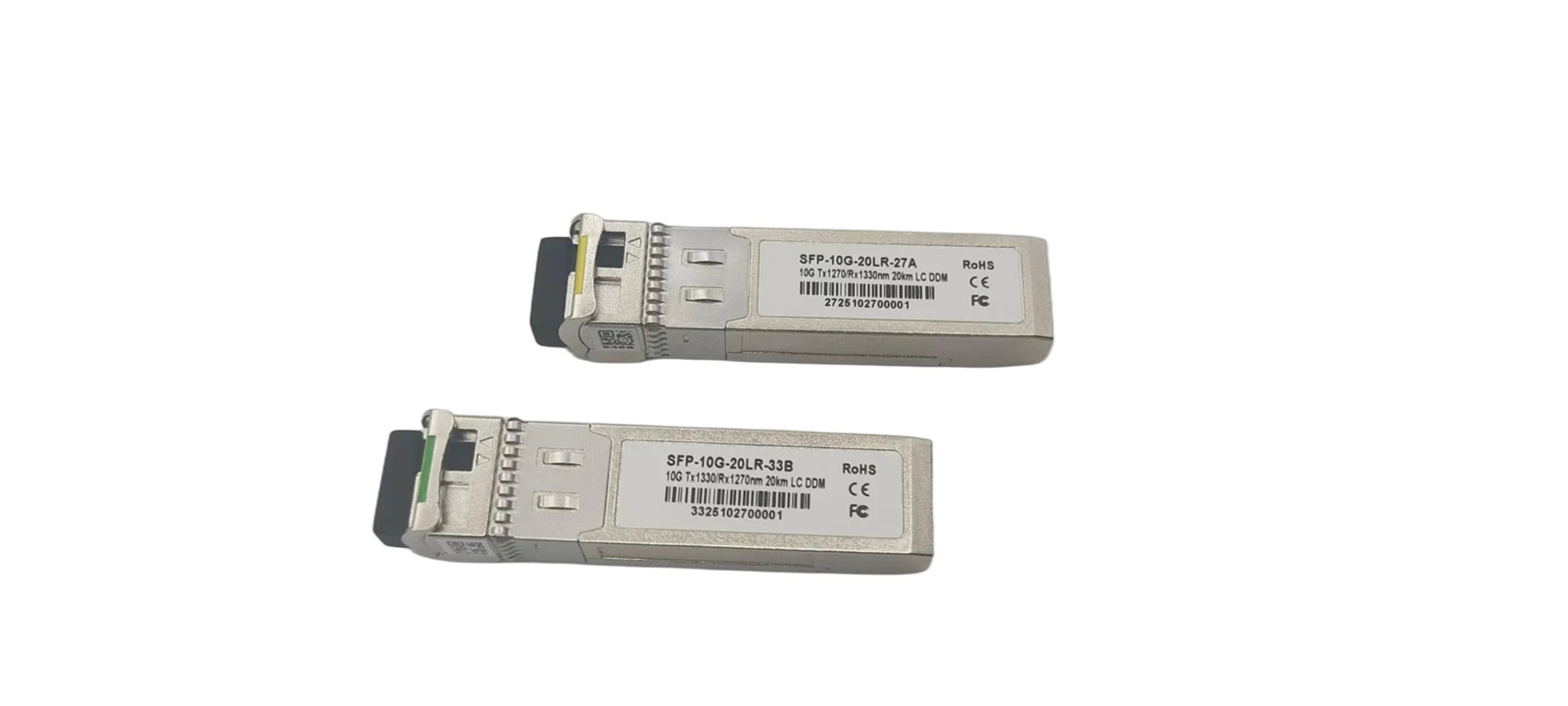

20 کلومیٹر کی تفصیلات: بہتر میڈیم-فاصلہ منتقلی کا اختیار
یہ IEEE بنیادی معیار نہیں ہے بلکہ 10GBASE-LR کا ایک بہتر ورژن ہے۔ یہ 1310nm طول موج کا بھی استعمال کرتا ہے، طاقت کو بہتر بنا کر فاصلے کو 20 کلومیٹر تک بڑھاتا ہے۔ یہ 10km اور 40km کے درمیان کے فرق کو پُر کرتا ہے، جو میٹرو نیٹ ورک تک رسائی کی تہوں اور کیمپس کنکشن کے لیے موزوں ہے۔ یہ 10 کلومیٹر کے ماڈیولز کے ساتھ انٹرآپریٹ کر سکتا ہے، اعلی لچک پیش کرتا ہے۔
40km کی تفصیلات (10GBASE-ER): مین لانگ-فاصلے کا ہارس
یہ 40 کلومیٹر کے ٹرانسمیشن فاصلہ کے ساتھ ایک معیاری طویل-فاصلہ ہے۔ یہ 1550nm طول موج کا استعمال کرتا ہے (جس میں کم نقصان ہوتا ہے)، جو اسے میٹرو نیٹ ورک کی ریڑھ کی ہڈی کی تہوں اور کراس-علاقائی باہمی رابطوں کے لیے موزوں بناتا ہے۔ اسے عام طور پر اضافی آپٹیکل ایمپلیفیکیشن آلات کی ضرورت نہیں ہوتی، اس کی قیمت 80 کلومیٹر سے کم ہوتی ہے، اور لمبی-دوری کی ترسیل کے لیے بنیادی انتخاب ہے۔
80 کلومیٹر کی تفصیلات (10GBASE-ZR): زیادہ سے زیادہ معیاری لانگ-ہول آپشن
یہ 10G سنگل-موڈ کے لیے سب سے طویل فاصلے کی معیاری تفصیلات ہے، جو 80km ٹرانسمیشن کی پیشکش کرتی ہے۔ یہ 1550nm طول موج کا استعمال کرتا ہے اور اس میں ہارڈ ویئر کی بہت زیادہ ضروریات ہیں۔ یہ خاص حالات جیسے کراس-شہر کنکشن یا ریموٹ بیس اسٹیشن بیک ہال کے لیے موزوں ہے۔ لاگتیں زیادہ ہیں، اور بجلی کی کھپت اہم ہے، اس لیے اسے معمول کے حالات کے لیے غیر ضروری طور پر منتخب نہیں کیا جانا چاہیے۔
III اکثر-نظر انداز 2km تفصیلات: ایک لاگت-مختصر سنگل کے لئے مؤثر انتخاب-موڈ لنکس
بہت سے لوگ سوچتے ہیں کہ کیا 10G سنگل-موڈ کے لیے 2km کا اختیار موجود ہے۔ جواب ہاں میں ہے۔ یہ IEEE 802.3ae بنیادی معیار کا حصہ نہیں ہے لیکن IEEE 802.3aq معیار کے اندر 10GBASE-LRL تفصیلات پر مبنی ہے۔ اسے عام طور پر 10G SFP+ 2km سنگل-موڈ ماڈیول کہا جاتا ہے، مختصر-دوری کے منظرناموں کے لیے ایک اعلی-قدر کا اختیار۔
یہ ماڈیول عام طور پر 1310nm طول موج کا استعمال کرتا ہے اور بنیادی طور پر LC ڈوپلیکس انٹرفیس کی خصوصیات رکھتا ہے۔ 10km LR ماڈیولز کے مقابلے میں، اس میں کم ترسیل کی طاقت اور آرام دہ حساسیت کی ضروریات ہیں، جس کے نتیجے میں لاگت میں 10%-30% کی کمی واقع ہوتی ہے۔ یہ 300m (ملٹی موڈ) اور 10km (سنگل موڈ) کے درمیان فاصلے کے فرق کو پُر کرتے ہوئے، سنگل-موڈ کے مخالف-مداخلت کے فوائد کو برقرار رکھتا ہے۔
اس کے ایپلیکیشن کے منظرناموں میں ڈیٹا سینٹرز میں کراس-ریک کیبلنگ اور مختصر-کیمپس انٹرکنیکشنز شامل ہیں۔ ملٹی موڈ ماڈیولز کے مقابلے میں، یہ مزید منتقل ہوتا ہے اور مضبوط مداخلت مزاحمت رکھتا ہے۔ 10 کلومیٹر کے ماڈیولز کے مقابلے میں، اس کی قیمت اور بجلی کی کھپت کم ہے۔ مطابقت پذیر 2km ماڈیول 10km ماڈیولز کے ساتھ انٹرآپریٹ کر سکتے ہیں۔ خریدتے وقت، مطابقت کو یقینی بنانے کے لیے 10GBASE{10}LRL کے بطور لیبل والے پروڈکٹس کو ترجیح دیں۔
چہارم 10G سنگل-موڈ آپٹیکل ماڈیولز کو منتخب کرنے کے لیے کلیدی تحفظات
انتخاب میں منظر نامے، لاگت اور مطابقت پر جامع غور کرنا چاہیے۔ درج ذیل 5 اہم نکات پر توجہ دیں:
ضرورتوں کی بنیاد پر فاصلے کا انتخاب کریں، "لمبا بہتر ہے" سے گریز کریں
لمبے فاصلے کے ماڈیولز کو آنکھیں بند کرکے منتخب کرنے سے لاگت بڑھ جاتی ہے اور ممکنہ طور پر سگنل اوورلوڈ کا سبب بن سکتا ہے۔ فاصلے کی درست پیمائش کریں، لنک کے نقصان کے لیے 10%-20% مارجن محفوظ کریں۔ 2km سے کم فاصلے کے لیے 2km LRL، 10km سے کم کے لیے 10km LR، 20-40km کے لیے 40km ER، اور 40km سے زیادہ فاصلے کے لیے صرف 80km ZR پر غور کریں۔
عدم مطابقت سے بچنے کے لیے فائبر کی قسم سے ملائیں۔
OS2 سنگل-موڈ فائبر کے ساتھ استعمال کیا جانا چاہیے۔ ملٹی موڈ فائبر کے ساتھ اختلاط سے سختی سے گریز کریں، کیونکہ اس سے ٹرانسمیشن کی خرابیاں پیدا ہوں گی۔ تعیناتی کے دوران، کیبلنگ کے معیاری طریقوں پر عمل کریں، فائبر موڑ اور کنیکٹر کو کم سے کم کریں، تاکہ لنک کے نقصان کو کم کیا جا سکے۔
معیاری تعمیل پر توجہ دیں۔
مرکزی دھارے کی تصریحات کے لیے، ایسی مصنوعات کو ترجیح دیں جو IEEE کے معیارات کے مطابق ہوں، بڑے آلات کے برانڈز کے ساتھ مطابقت کو یقینی بنائیں۔ مستقبل میں دیکھ بھال کی دشواریوں کو کم کرنے کے لیے غیر-معیاری، بند-برانڈ ماڈیولز سے بچیں۔
لاگت اور کارکردگی کا وزن کریں۔
300m سے کم یا اس کے برابر: 10G SR ملٹی موڈ ماڈیولز (کم لاگت) کو ترجیح دیں۔
300m-2km (مداخلت کے خدشات کے ساتھ): 2km LRL کا انتخاب کریں۔
10 کلومیٹر کے اندر: 10 کلومیٹر LR کا انتخاب کریں۔
لمبی دوری: ضرورت کے مطابق 40km ER یا 80km ZR کا انتخاب کریں۔
صنعتی منظرنامے: درجہ حرارت کے توسیعی ماڈلز کا انتخاب کریں۔
اندرونی منظرنامے: تجارتی درجہ کا انتخاب کریں۔
مناسب آپٹیکل پاور میچنگ کو یقینی بنائیں
مختلف خصوصیات کے ماڈیولز کو آپس میں جوڑتے وقت، آپٹیکل پاور کو پہلے سے چیک کریں۔ اگر پاور بہت زیادہ ہے تو اس بات کو یقینی بنانے کے لیے کہ موصول ہونے والی طاقت وصول کنندہ کی حساسیت کی حد کے اندر ہے، بغیر نقصان کے پیکٹ کی ترسیل کی ضمانت دیتے ہوئے ایک attenuator شامل کریں۔
V. نتیجہ: مناسبیت کلیدی ہے۔
کے لئے چار مرکزی دھارے کی وضاحتیں10G سنگل-موڈ آپٹیکل ماڈیولز- 10km، 20km، 40km، اور 80km - وسیع تر منظرناموں کا احاطہ کرتا ہے، جس میں 2km LRL مختصر-فاصلے کو پُر کرتا ہے۔ انتخاب کا بنیادی اصول منظر نامے سے مماثل ہے، فاصلے کو سیدھ میں لانا، اور قیمت کو متوازن کرنا ہے۔ اس غلط فہمی کو رد کرنا کہ "لمبا فاصلہ بہتر ہے" صحیح ماڈیول کو منتخب کرنے، نیٹ ورک کے استحکام کو یقینی بنانے اور اخراجات کو کنٹرول کرنے کے لیے بہت ضروری ہے۔
