تفصیل

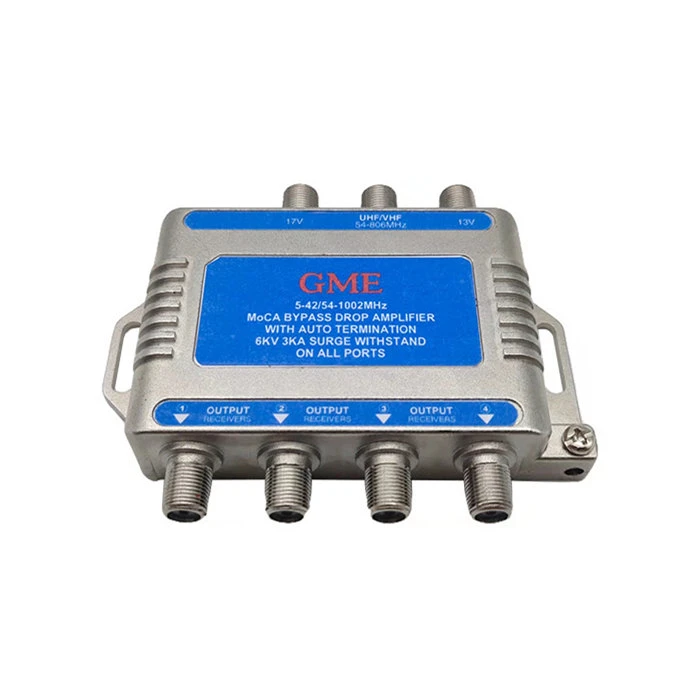

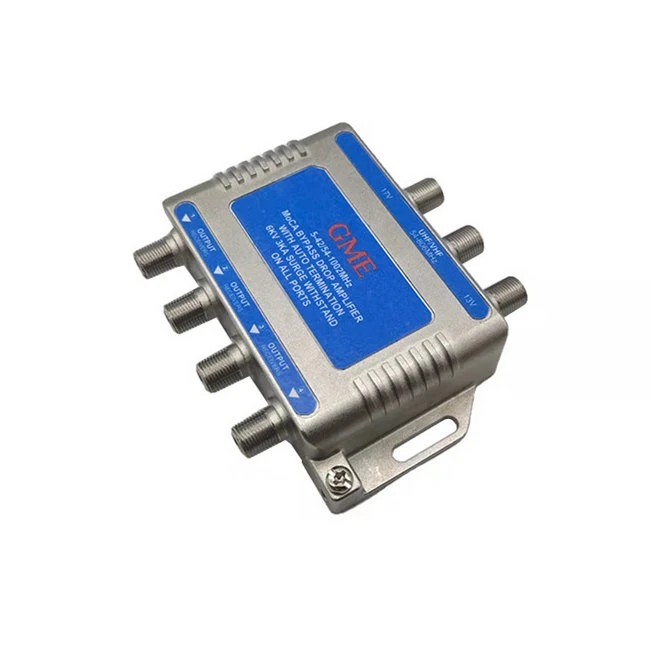

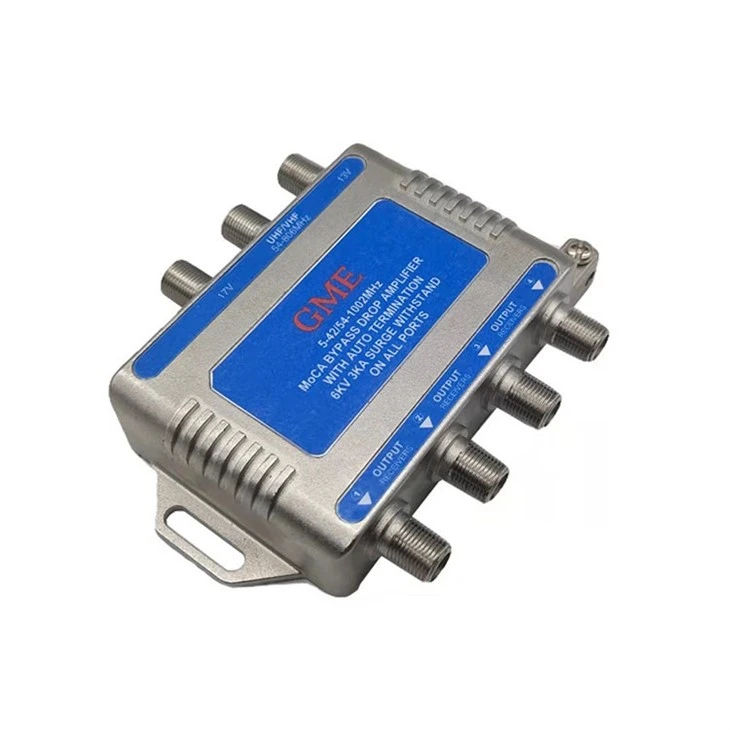

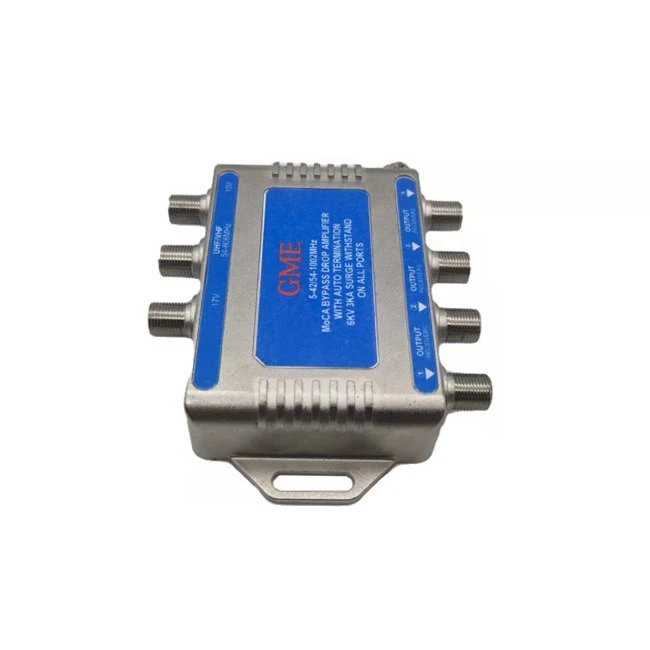

یہ 3306-4P 4 وے MOCA ایمپلیفائر خود ایمپلیفائر کو نظرانداز کرتے ہوئے، موڈیم پورٹ سے تمام یمپلیفائر آؤٹ پٹ پورٹس تک بات چیت کرنے کے لیے MoCA ٹیکنالوجی کو استعمال کرنے کی صلاحیت فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ بلٹ ان ٹرپلیکس فلٹر ہوم نیٹ ورک پر MoCA سگنلز کو محدود کرتا ہے جبکہ ایمپلیفائر کے ارد گرد ضروری MoCA بائی پاس کنکشن فراہم کرتا ہے تاکہ eMTA، سیٹ ٹاپ باکسز اور دیگر آلات کے درمیان ہوم نیٹ ورکنگ کو فعال کیا جا سکے (مثال کے طور پر: گیمنگ کنسولز، پی سی، لیپ ٹاپ، ٹیبلٹ وغیرہ)۔ غیر فعال موڈیم بائی پاس پورٹ اہم ایپلی کیشنز کو سپورٹ کرتا ہے، جیسے ٹیلی فونی، بجلی کی بندش اور/یا ایمپلیفائر کی ناکامی کی صورت میں بھی بلاتعطل سروس فراہم کرنے کے لیے اعلی قابل اعتماد نیٹ ورکس کی ضرورت ہوتی ہے۔
ایپلی کیشنز
◆ کثیر-کمرے والے DVR کے ساتھ ایپلی کیشنز کے لیے گھر میں ویڈیو کی تقسیم۔
◆ ہوم ہائی سپیڈ نیٹ ورکنگ۔
◆ انٹرنیٹ سروس، ویڈیوز اور گیمنگ کو رفتار اور معیار کو کھوئے بغیر بینڈوتھ کا اشتراک کرنے کی اجازت دیتا ہے۔
◆ انٹرنیٹ سے ہائی ڈیفینیشن ویڈیو سٹریمنگ۔
خصوصیات
◆ 4 آؤٹ پٹ RF MoCA یمپلیفائر + 1 موڈیم آؤٹ پٹ ایکٹو ریٹرن یونٹی گین کے ساتھ
◆ بجلی کی بندش پر خودکار طور پر ختم
◆ سب سے کم بگاڑ کی کارکردگی دستیاب IEEE 6 kV، تمام RF پورٹس پر B3 اضافے کا مقابلہ
◆ مہر بند F بندرگاہیں SCTE معیارات کے مطابق ہیں۔
◆ انٹیگریٹڈ MoCA ٹرپلیکس فلٹر: تمام بندرگاہیں "بات چیت" کرتی ہیں - بائی پاس پورٹ پر موجود MoCA ڈیوائسز دیگر تمام آؤٹ پٹ پورٹس سے رابطہ کر سکتی ہیں۔
◆ اتحاد کا فائدہ - اپ اسٹریم اور ڈاون اسٹریم: سپلٹر نقصان کی تلافی کرتا ہے۔
◆ پیٹنٹ شدہ DSM ضبطی ٹیکنالوجی: سطح کے بہتر رابطے کے لیے موسم بہار کی برقراری میں اضافہ فراہم کرتا ہے۔
◆ غیر فعال بائی پاس پورٹ: بجلی کی بندش یا ایمپلیفائر کی ناکامی کی وجہ سے سروس کے نقصان کو ختم کرتا ہے۔
تفصیلات
|
اصل جگہ: چین |
|||
|
ماڈل نمبر: GDMOCA-009 (3306-4P) |
|||
|
تفصیل: غیر فعال واپسی کے ساتھ 4 طرفہ CATV ڈراپ یمپلیفائر |
|||
|
ITEM |
TYPICAL |
QCLIMIT |
ٹیسٹ کی شرائط |
|
آگے کا راستہ |
|||
|
تعدد رینج |
|
54 ~ 1218 میگاہرٹز |
|
|
فائدہ (آر ایف ان ٹو آؤٹ) |
0.5dB |
0dB منٹ |
54 ~ 1002 میگاہرٹز |
|
|
-3.0dB |
-3.8dB منٹ |
1003 ~ 1218 میگاہرٹز |
|
VoIP پورٹ داخل کرنے کا نقصان |
-4.8dB |
-5.5dB زیادہ سے زیادہ |
54 ~ 1002 میگاہرٹز |
|
|
-6.9dB |
-7.5dB زیادہ سے زیادہ |
1003 ~ 1218 میگاہرٹز |
|
واپسی کا نقصان (اندر/آؤٹ) |
-16 ڈی بی |
-15dB منٹ |
54 ~ 1218 میگاہرٹز |
|
شور کا پیکر (54 ~ 1002 میگاہرٹز) |
5 dB مخصوص ڈیوائس NF (اسپلٹر سرکٹری سمیت) |
|
|
|
گروپ تاخیر |
|
30 ns زیادہ سے زیادہ |
102MHz (3.58MHz اسپین) کے لیے |
|
|
|
15 ns زیادہ سے زیادہ |
108MHz (3.58MHz Span) کے لیے |
|
|
|
5 ns زیادہ سے زیادہ |
112MHz اور اوپر (3.58MHz اسپین) کے لیے |
|
باہر سے باہر تنہائی |
-25dB |
-20dB منٹ |
54 ~ 1218 میگاہرٹز |
|
آر ایف کو بچانے کی تاثیر |
|
-110 ڈی بی سے کم یا اس کے برابر |
|
|
آر ایف پورٹ سے پاور پورٹ آئسولیشن |
|
100dBc |
54 ~ 1218 میگاہرٹز |
|
MOCA کا راستہ: |
|||
|
تعدد رینج |
|
|
1275-1675MHz |
|
اندراج کا نقصان (کسی بھی آؤٹ پٹ کو ویوآئپی) |
-18 ڈی بی |
-19dBmax |
1275-1300MHz |
|
|
-15 ڈی بی |
-17dBmax |
1301-1675MHz |
|
تنہائی (کوئی آؤٹ پٹ ٹو آؤٹ پٹ) |
-17dB |
-20dBmax |
1275-1675MHz |
|
واپسی کا نقصان (voip/کوئی آؤٹ پٹ پورٹ) |
-10 ڈی بی |
-5dB منٹ |
1275-1675MHz |
|
واپسی کا راستہ: |
|||
|
تعدد رینج |
|
5 ~ 85 میگاہرٹز |
|
|
حاصل کرنا |
-12dB |
-13dB منٹ |
5 ~ 85 میگاہرٹز |
|
واپسی کا نقصان (ان/باہر) |
-20 ڈی بی |
-18 ڈی بی منٹ |
5 ~ 85 میگاہرٹز |
|
Voip اندراج کا نقصان |
-3.5 ڈی بی |
-3.8 ڈی بی زیادہ سے زیادہ |
5 ~ 85 میگاہرٹز |
|
چپٹا پن |
±0.5 ڈی بی |
1.5dB زیادہ سے زیادہ |
5 ~ 85 میگاہرٹز |
|
باہر سے باہر تنہائی |
-25dB |
-20dB منٹ |
5 ~ 85 میگاہرٹز |
|
گروپ تاخیر |
|
20 ns زیادہ سے زیادہ |
5 ~ 85 میگاہرٹز ایک 1 میگاہرٹز اسپین سے زیادہ |
|
|
|
5 ns زیادہ سے زیادہ |
10 ~ 80 میگاہرٹز ایک 1 میگاہرٹز اسپین سے زیادہ |
|
تحریف: |
|||
|
جامع دوسری ترتیب* |
|
-62 ڈی بی سی زیادہ سے زیادہ |
|
|
جامع ٹرپل بیٹ* |
|
-75 ڈی بی سی زیادہ سے زیادہ |
|
|
کراس ماڈیولیشن* |
|
-75 ڈی بی سی زیادہ سے زیادہ |
|
|
ہم ماڈیولیشن |
|
-90dBc زیادہ سے زیادہ |
|
|
REV: *79 NTSC اینالاگ+33 256/QAM ڈیجیٹل @4dBmv/ch all/channels flat |
|||
|
اضافے کو برداشت کرنے کی صلاحیت: |
|
CAT B3، 6KV، 3KA |
ان پٹ پورٹ-IEEE C62.41-1991 |
|
|
زمرہ B-3 کومبو لہر، 6kV، 3kA |
||
|
|
آؤٹ پٹ پورٹ-IEEE C62.41-1991 |
||
|
|
زمرہ B-3 کومبو لہر، 6kV، 3kA |
||
|
بجلی کی ضروریات: |
|||
|
ان پٹ |
|
120 VAC |
|
|
تعدد |
|
60 ہرٹج |
|
|
آؤٹ پٹ |
|
12V DC، 400mA |
|
|
آپریٹنگ درجہ حرارت: |
|
-40 ڈگری سے + 60 ڈگری |
|
|
مکینیکل |
|||
|
چڑھنا |
|
افقی/عمودی |
|
|
طول و عرض |
|
W:179mm x D:71mm x H:43mm |
|
|
گراؤنڈ بلاک کاؤنٹ |
|
1 - دو-دشاتمک |
|
|
ہاؤسنگ اور کور کا مواد |
|
A360 ایلومینیم کھوٹ |
|
|
ختم / چڑھانا کی قسم |
|
پاؤڈر کوٹنگ |
|
|
سیل کرنا |
|
گسکیٹ 1 نمی 1 EMI/RFI |
|
|
ایف پورٹ میٹریل |
|
C360 پیتل |
|
|
ایف پورٹ چڑھانا |
|
نکل |
|
|
ایف پورٹ اسپیسنگ |
|
1.0" منٹ |
|
|
ایف پورٹ ٹارک |
|
60 انچ پاؤنڈ منٹ |
|
|
F پورٹ پن ریٹینشن (RG-6 سینٹر پن) |
|
200 گرام منٹ |
|
اکثر پوچھے گئے سوالات
سوال: کیا آپ گاہک کے برانڈ کے ساتھ آرڈر تیار کر سکتے ہیں؟
A: جی ہاں، بالکل. OEM اور ODM سروس گرمجوشی سے فراہم کی جاتی ہے۔
سوال: آپ مصنوعات کے معیار کو کیسے کنٹرول کرتے ہیں؟
A: سب سے پہلے معیار. ہماری تمام منتخب کردہ مصنوعات پیکیجنگ اور شپنگ سے پہلے معیاری جانچ سے گزرتی ہیں۔
سوال: آپ سامان کیسے بھیجتے ہیں؟
A: ہم عام طور پر سمندر یا ہوا کے ذریعے نقل و حمل کرتے ہیں۔
سوال: آپ کا مرکزی بازار کیا ہے؟
A: یورپ، شمالی امریکہ، جنوبی امریکہ، مشرق وسطی، اور وغیرہ.
سوال: سپلائی چین کا انتظام کیسے کیا جاتا ہے؟
A: آنے والا مواد کا عمل سختی سے IQC، IPQC، QC، CFQC، QA اور دیگر لنکس کی کوالٹی انسپکشن انجینئرنگ اور سپلائی چین مینجمنٹ کی پیروی کرتا ہے۔
سوال: انٹرپرائز کا سائز، پیداوار کی تعداد اور R&D کے عملہ۔
A: کمپنی 1992 میں قائم کی گئی تھی، جس میں 1000 سے زیادہ ملازمین، 20 سے زیادہ ریسرچ اینڈ ڈیولپمنٹ اہلکار، اور 40000 مربع میٹر پروڈکشن بیس تھے۔
