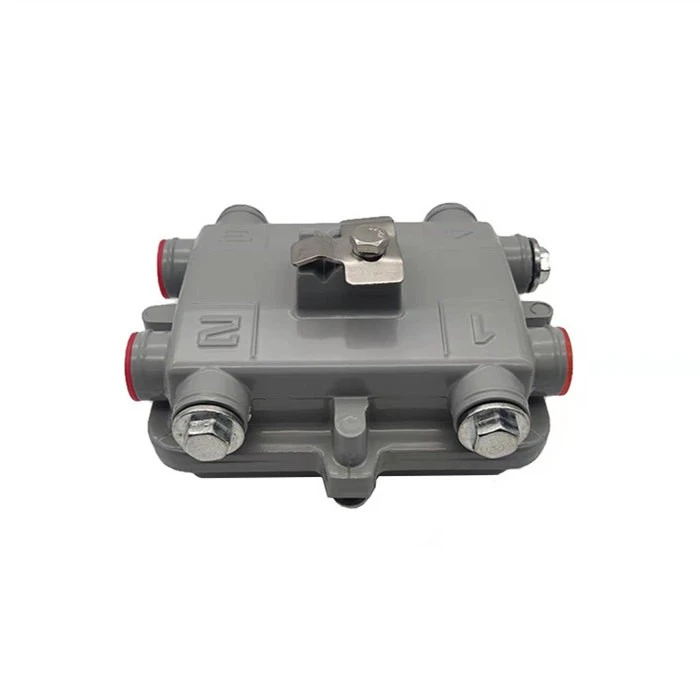

1GHz Cable TV Trunk Line Power Inserter ایک خصوصی الیکٹرانک ڈیوائس ہے جسے کیبل ٹیلی ویژن انڈسٹری کے لیے ڈیزائن کیا گیا ہے، خاص طور پر ٹرنک لائن سسٹمز میں فعال اجزاء کو بجلی فراہم کرنے کے لیے استعمال کیا جاتا ہے۔ اس کا بنیادی کام سماکشیل کیبل نیٹ ورک میں پاور داخل کرنا ہے، کیبل ٹی وی ڈسٹری بیوشن سسٹم کے اندر ایمپلیفائر، ریپیٹرز اور دیگر فعال آلات کے مناسب آپریشن کو یقینی بنانا ہے۔
اہم خصوصیات اور فعالیت:
تعدد کی صلاحیت:1GHz کیبل ٹی وی ٹرنک لائن پاور انسرٹر اعلی-فریکوئنسی آپریشن کے لیے موزوں ہے، 1 گیگاہرٹز (GHz) تک کے سگنل کو سپورٹ کرتا ہے۔ یہ اعلی بینڈوڈتھ کی ضروریات کے ساتھ جدید کیبل ٹیلی ویژن سسٹم کے لیے موزوں بناتا ہے۔
پاور اندراج:داخل کرنے والا سماکشیی کیبل ٹرنک لائن میں پاور انجیکشن کرنے کی صلاحیت سے لیس ہے۔ یہ ڈسٹری بیوشن ایمپلیفائر یا لائن ایکسٹینڈرس جیسے فعال اجزاء کو ضروری برقی توانائی فراہم کرنے کے لیے ضروری ہے، جس سے ڈسٹری بیوشن نیٹ ورک میں سگنل کے معیار اور طاقت کو یقینی بنایا جائے۔
خصوصیات
◆ CATV پاور انسرٹر 5-1000MHz مکمل بینڈ آپریشن۔
◆ پنروک تحفظ کے ساتھ نکل چڑھایا پیتل "F" کنیکٹر۔
◆ بنے ہوئے دھاتی گسکیٹ کو Hi-RFI فراہم کرنے کے لیے استعمال کیا جاتا ہے۔
◆ فل ویدر پروف سیل اور اسٹرینڈ کلیمپ شامل ہے۔
تفصیلات
|
نکالنے کا مقام: گوانگ ڈونگ، چین |
|||
|

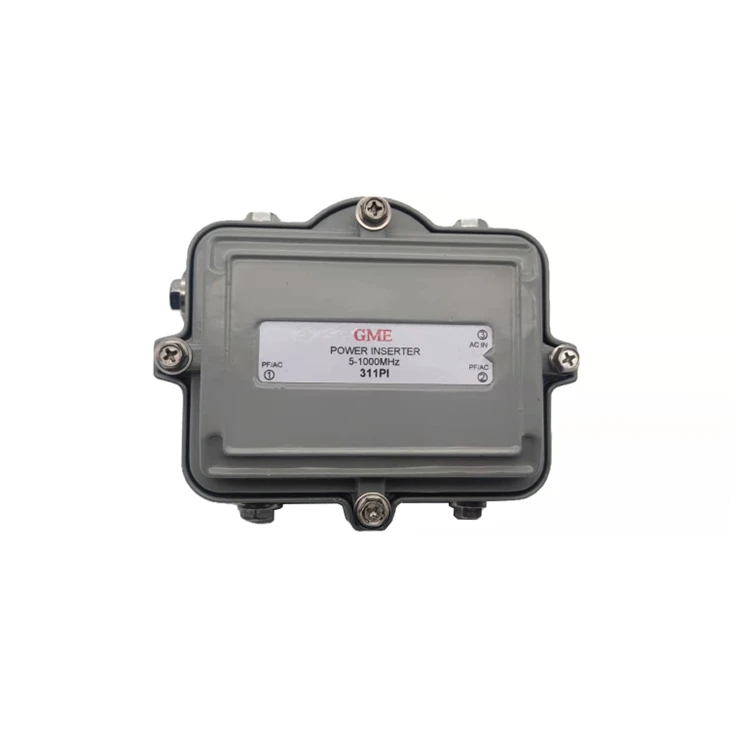

ماڈل نمبر: GDINS-002 (311PI) |
|||
|
ITEM |
TYPICAL |
QC کی حد |
ٹیسٹ کی شرائط |
|
1. FREQ رینج |
|
|
5 - 1000 میگاہرٹز |
|
2. داخل کرنے کا نقصان |
- 0.5 ڈی بی |
-1.0 dB MAX۔ |
5 - 40 میگاہرٹز |
|
- 0.5 ڈی بی |
-1.0 dB MAX۔ |
41 - 470 میگاہرٹز |
|
|
- 0.8 ڈی بی |
-1.0 dB MAX۔ |
471 - 860 میگاہرٹز |
|
|
- 1.0 ڈی بی |
-1.5 ڈی بی MAX۔ |
861 - 1000 میگاہرٹز |
|
|
3. تنہائی (RF سے AC) |
-60 ڈی بی |
-58 ڈی بی منٹ۔ |
5 - 40 میگاہرٹز |
|
-50 ڈی بی |
-45 ڈی بی منٹ۔ |
41 - 470 میگاہرٹز |
|
|
-45 ڈی بی |
-40 ڈی بی منٹ۔ |
471 - 860 میگاہرٹز |
|
|
-40 ڈی بی |
-35 ڈی بی منٹ۔ |
861 - 1000 میگاہرٹز |
|
|
4. واپسی کا نقصان (RF پورٹ) |
-20 ڈی بی |
-18 ڈی بی منٹ۔ |
5 - 40 میگاہرٹز |
|
-20 ڈی بی |
-18 ڈی بی منٹ۔ |
41 - 470 میگاہرٹز |
|
|
-20 ڈی بی |
-18 ڈی بی منٹ۔ |
471 - 860 میگاہرٹز |
|
|
-18 ڈی بی |
-16 ڈی بی منٹ۔ |
861 - 1000 میگاہرٹز |
|
|
5. اے سی پاس |
|
12A MAX |
AC سے RF |

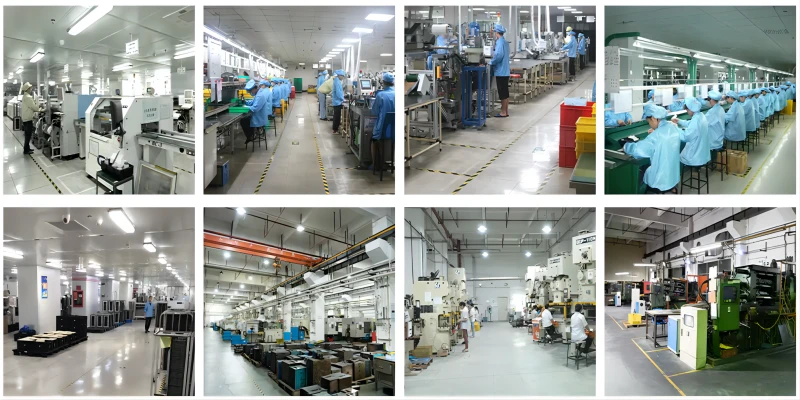

Goodmind Electronics (Shenzhen) Co., Ltd. کا قیام 1992 میں ٹی وی براڈکاسٹنگ سسٹم پر فوکس کیا گیا تھا، جو تجربہ کار اور پیشہ ور انجینئرنگ ٹیم کے ساتھ گھر میں عمودی طور پر مربوط مینوفیکچرنگ کی صلاحیت رکھتا ہے جو کیبل / سیٹلائٹ / ٹیریسٹریل / آئی پی ٹی وی براڈکاسٹنگ سسٹم کی مصنوعات کے لیے ODM سروس فراہم کرتا ہے۔
CATV پاور انسرٹر کیسے کام کرتا ہے؟
CATV پاور داخل کرنے والا عام طور پر سماکشی کیبل کے ساتھ ان لائن منسلک ہوتا ہے۔ یہ ڈی سی (ڈائریکٹ کرنٹ) پاور کو کیبل لائن میں داخل کرتا ہے، جو پھر فعال اجزاء جیسے ایمپلیفائرز کو طاقت دینے کے لیے استعمال ہوتا ہے۔ یہ طویل فاصلے پر سگنل پروردن اور تقسیم کی اجازت دیتا ہے۔
CATV پاور داخل کرنے والوں کی عام ایپلی کیشنز کیا ہیں؟
CATV پاور داخل کرنے والے عام طور پر کیبل ٹیلی ویژن سسٹمز میں لائن ایمپلیفائر، ڈسٹری بیوشن ایمپلیفائر اور دیگر فعال اجزاء کو پاور فراہم کرنے کے لیے استعمال ہوتے ہیں۔ ان کا استعمال طویل کیبل چلانے پر یا کمزور سگنل ریسپشن والے علاقوں میں سگنل کی طاقت کو بڑھانے اور برقرار رکھنے کے لیے کیا جاتا ہے۔
کس قسم کے CATV پاور داخل کرنے والے دستیاب ہیں؟
CATV پاور انسرٹرز کیبل ٹی وی سسٹم کی مخصوص ایپلی کیشن اور ضروریات کے لحاظ سے مختلف اقسام اور کنفیگریشنز میں آتے ہیں۔ وہ پاور آؤٹ پٹ، فریکوئنسی رینج، آؤٹ پٹ کی تعداد، اور دیگر خصوصیات کے لحاظ سے مختلف ہو سکتے ہیں۔
اکثر پوچھے گئے سوالات
سوال: کیا CATV پاور داخل کرنے والے تمام کیبل ٹی وی سسٹمز کے ساتھ مطابقت رکھتے ہیں؟
A: CATV پاور انسرٹرز کو عام طور پر معیاری کیبل ٹی وی سسٹمز کے ساتھ ہم آہنگ ہونے کے لیے ڈیزائن کیا گیا ہے۔ تاہم، سسٹم کی فریکوئنسی رینج، استعمال کیے جانے والے ایمپلیفائرز کی قسم، اور سسٹم کی دیگر خصوصیات جیسے عوامل کی بنیاد پر مطابقت مختلف ہو سکتی ہے۔ یہ یقینی بنانا ضروری ہے کہ پاور انسرٹر آپ کے کیبل ٹی وی سسٹم کی مخصوص ضروریات کے ساتھ مطابقت رکھتا ہے۔
س: CATV پاور انسرٹر کا انتخاب کرتے وقت مجھے کس چیز پر غور کرنا چاہیے؟
A: CATV پاور انسرٹر کا انتخاب کرتے وقت، اپنے ایمپلیفائرز کی پاور کی ضروریات، آپ کے کیبل ٹی وی سسٹم کی فریکوئنسی رینج، مطلوبہ آؤٹ پٹ کی تعداد، اور آپ کی درخواست کے لیے درکار کوئی مخصوص خصوصیات جیسے عوامل پر غور کریں۔ یہ آپ کے موجودہ آلات اور سسٹم کی خصوصیات کے ساتھ مطابقت کو یقینی بنانا بھی ضروری ہے۔
سوال: کیا CATV پاور انسرٹرز کے لیے انسٹالیشن پر کوئی تحفظات ہیں؟
A: CATV پاور انسرٹر انسٹال کرتے وقت، اس بات کو یقینی بنائیں کہ یہ سماکشی کیبل کے ساتھ صحیح سمت میں جڑا ہوا ہے۔ مناسب تنصیب کے لیے مینوفیکچرر کی ہدایات پر عمل کریں اور یقینی بنائیں کہ تمام کنکشن محفوظ ہیں۔ مزید برآں، اپنے آلات کی حفاظت اور قابل اعتماد آپریشن کو یقینی بنانے کے لیے گراؤنڈنگ اور سرج پروٹیکشن جیسے عوامل پر غور کریں۔
