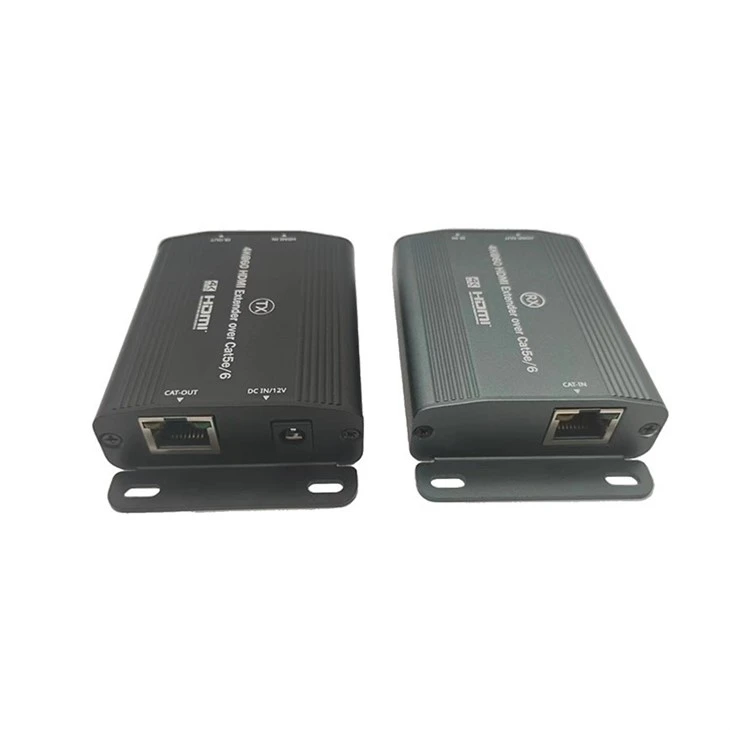

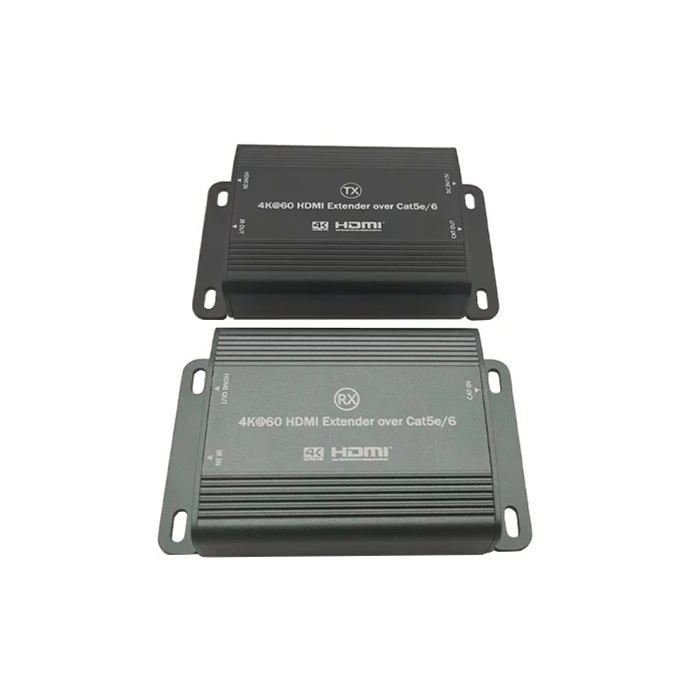

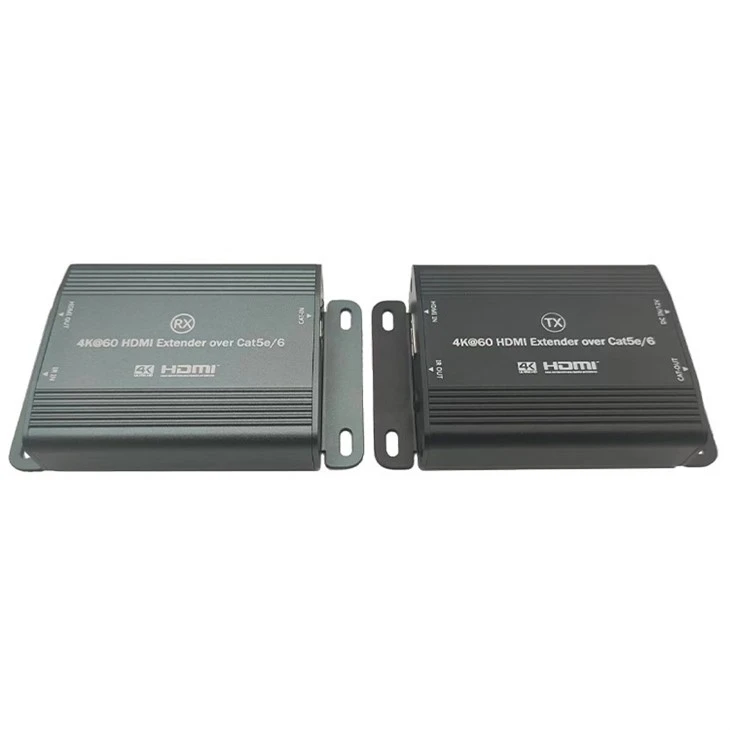

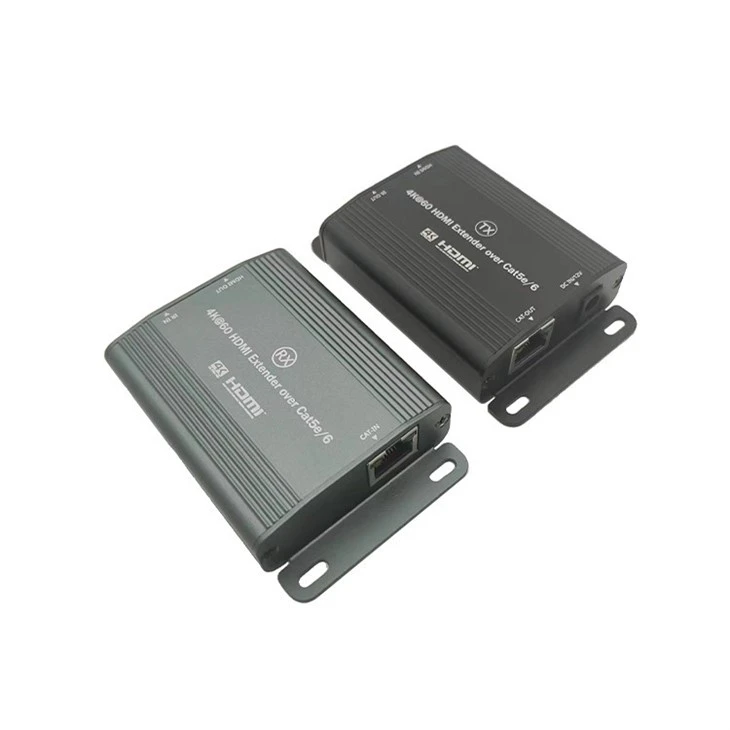

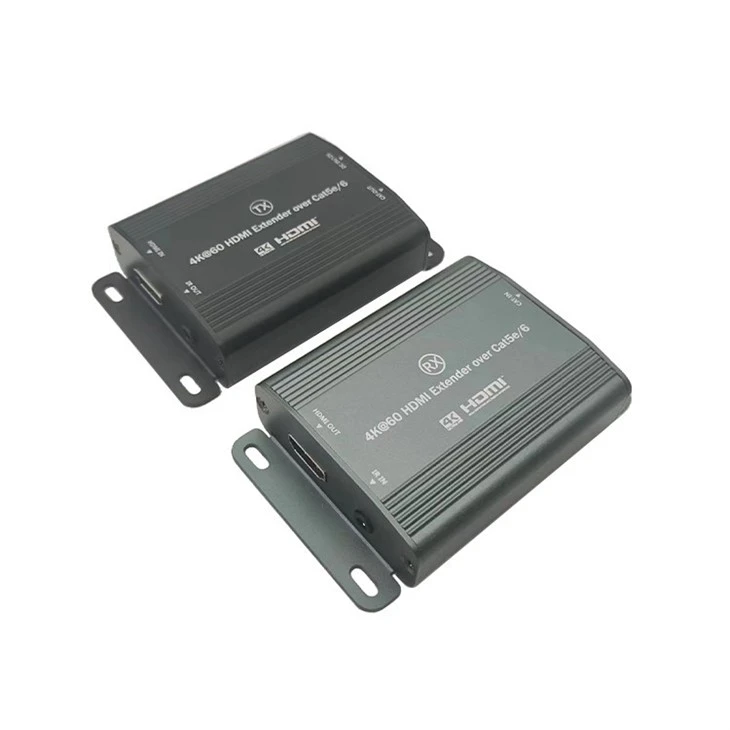

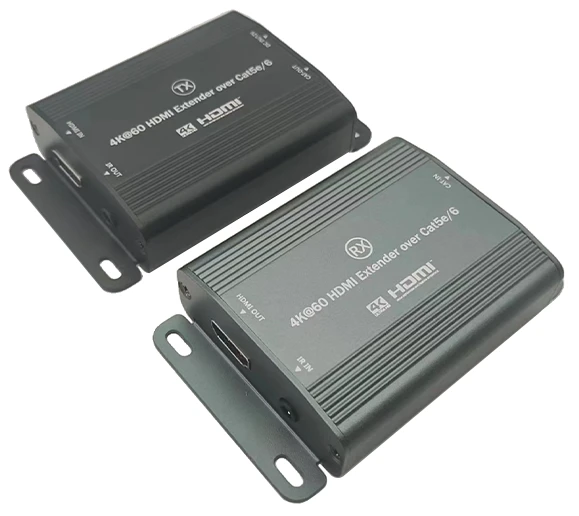

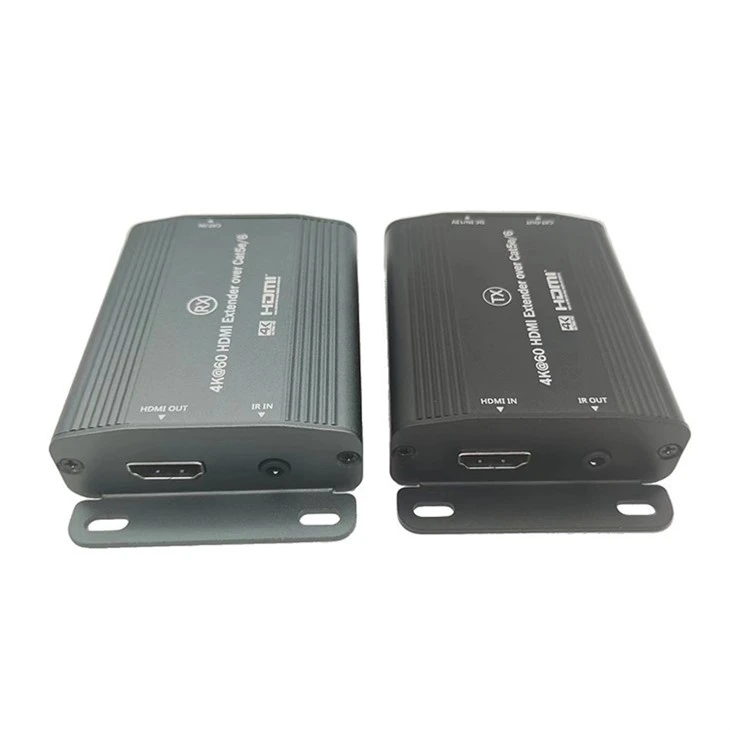

4k 60hz HDMI ایکسٹینڈر

یہ پروڈکٹ ایک ٹرانسمیٹر (TX) اور ایک ریسیور (RX) میزبان پر مشتمل ہے، جو ایک نیٹ ورک کیبل کو ٹرانسمیشن میڈیم کے طور پر استعمال کرتا ہے اور جدید ترین ایمپلیفیکیشن ایکسٹینشن ٹیکنالوجی کو استعمال کرتا ہے۔ ٹرانسمیٹر اور وصول کنندہ ایک ہی نیٹ ورک کیبل کے ذریعے ٹرانسمیشن کو بڑھا سکتے ہیں، اور CAT5e/6 نیٹ ورک کیبلز کے ساتھ ہم آہنگ ہیں۔ ہائی-ڈیفینیشن سگنلز کو CAT5e کے ذریعے 100 میٹر تک بڑھایا جا سکتا ہے، اور الٹرا-ہائی-CAT6 کے ذریعے 70 میٹر تک بڑھایا جا سکتا ہے، صفر لیٹنسی کے ساتھ۔ پروڈکٹ انفراریڈ ریٹرن فنکشن کو سپورٹ کرتا ہے، ریموٹ کنٹرول کو آسان بناتا ہے۔ اس میں نیٹ ورک کیبلز کے لیے خود کو ایڈجسٹ کرنے کی صلاحیت بھی ہے، ریزولوشن کو آؤٹ پٹ بہترین اثرات میں خود بخود ایڈجسٹ کرنا، اسے استعمال کرنا آسان اور آسان بناتا ہے۔ یہ 4k 60Hz HDMI ایکسٹینڈر ویڈیو کانفرنسنگ، ملٹی میڈیا اسپورٹس بارز، ملٹی میڈیا ایجوکیشن، ڈیجیٹل ایڈورٹائزنگ، پبلک بلیٹن بورڈز، اور مزید کے لیے موزوں ہے۔

1. Cat6 نیٹ ورک کیبل کا استعمال کرتے ہوئے، الٹرا-ہائی-ڈیفینیشن وائیڈو کی ترسیل کی دوری کو 100 میٹر تک بڑھایا جا سکتا ہے۔

2. اعلی-کارکردگی کی چپ بالکل کم لیٹنسی کو سپورٹ کرتی ہے، اور ہموار اور واضح امیجز اور مستحکم سگنلز کے ساتھ ہم آہنگی سے 4K60Hz الٹرا-ہائی-ڈیفینیشن آڈیو اور ویڈیو کو آؤٹ پٹ کرتی ہے۔

3. خوبصورت ایلومینیم الائے کیسنگ ایک انتہائی-گرمی کی کھپت کی اعلی کارکردگی، صفر شور، ہلکا وزن، اور دیوار پر نصب کیا جا سکتا ہے-جو اسے کمپیکٹ اور مضبوط بناتا ہے۔

4. یہ 4k 60Hz HDMI ایکسٹینڈر ڈرائیوروں کو انسٹال کیے بغیر پلگ اینڈ پلے کرتا ہے، جس سے گھر کی سجاوٹ کے ساتھ ملنا آسان ہو جاتا ہے، اعلی چھپانے اور آسان تنصیب کے ساتھ۔

◆ Cat6 کے ذریعے HDMI ٹرانسمیشن کو 70m تک بڑھائیں۔

◆ الٹرا ایچ ڈی: 4K@60Hz تک ویڈیو ریزولوشنز کو سپورٹ کریں۔

◆ یونی باڈی ایلومینیم الائے سروس لائف کے لیے ایک موثر ہیٹ ریلیز فراہم کرتا ہے۔

◆ پلگ اینڈ پلے: ڈرائیور کی تنصیب نہیں ہے۔

◆ آپ کے گھر میں کہیں سے بھی سورس کو کنٹرول کرنے کے لیے IR پاس بیک فنکشن میں بنایا گیا ہے۔

◆ یونٹ ڈیوائس کو پاور پر POC فنکشن لگائیں۔

مشمولات



ٹرانسمیٹر(TX)x1

وصول کنندہ (RX)x1

Guidex1 استعمال کریں۔

انفراریڈ ٹرانسمیٹر ایکسٹینشن کیبل x1 (اختیاری)

انفراریڈ ریسیور ایکسٹینشن کیبل ایکس 1 (اختیاری)

پاور اڈاپٹر ایکس 1



تقاضے

1. سگنل کا ذریعہ:
HDMI آؤٹ پٹ پورٹ کے ساتھ ایک سگنل ڈیوائس، جیسے ڈی وی ڈی پلیئر، پلے اسٹیشن، سیٹ-ٹاپ باکس، پرسنل کمپیوٹر یا پی سی وغیرہ۔

2. ڈسپلے:
HDMI ان پٹ پورٹ کے ساتھ ایک ڈسپلے ڈیوائس، جیسے SDTV، HDTV، پروجیکٹر، وغیرہ۔

3. نیٹ ورک کیبل:
بغیر حفاظتی یا شیلڈ کیٹیگری 5/6 نیٹ ورک کیبل (UTP/STP CAT5e/6) دونوں سروں پر متوازی طور پر منسلک معیاری نیٹ ورک کیبل کنیکٹر کے ساتھ۔





تعارف کروائیں۔

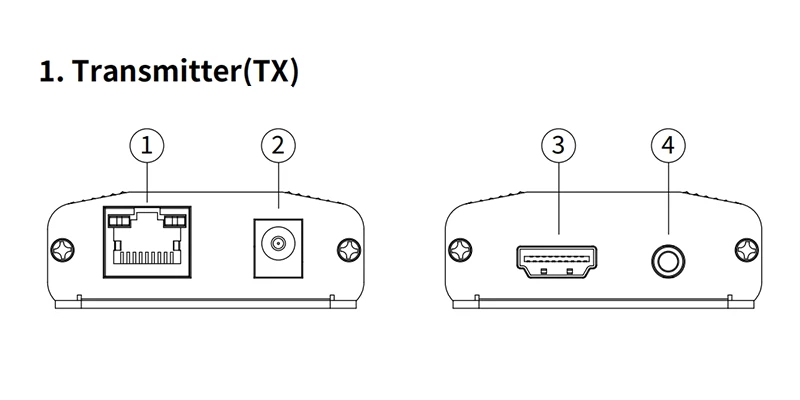

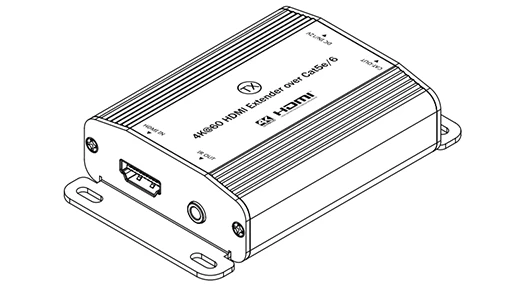

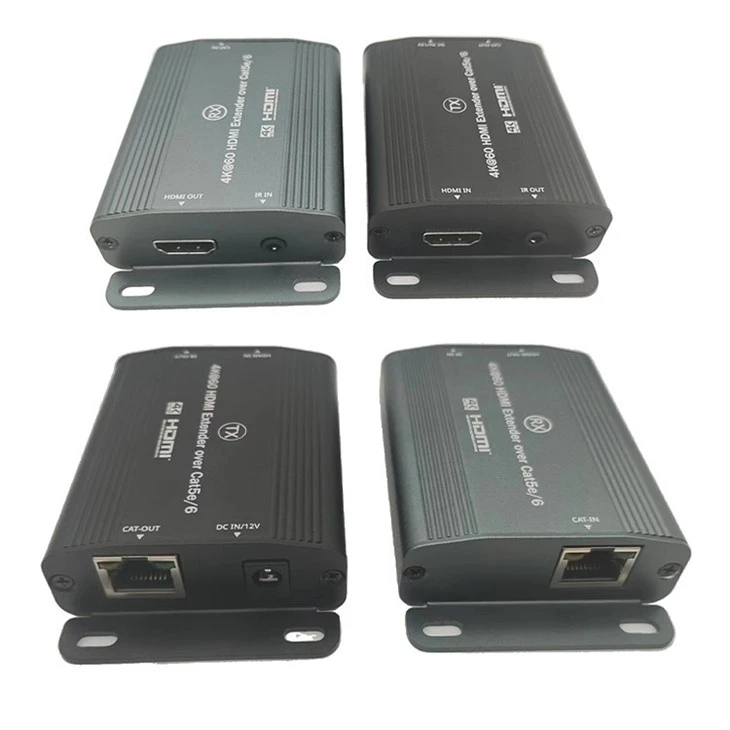

ٹرانسمیٹر (TX)

①RJ45 آؤٹ پٹ پورٹ: ٹرانسمیٹر (TX) اور رسیور (RX) مین یونٹس کو نیٹ ورک کیبل سے جوڑتا ہے۔

②پاور ان پٹ پورٹ: اس پروڈکٹ میں شامل معیاری DC12V/lA پاور اڈاپٹر، یا دیگر معیاری پاور اڈاپٹر داخل کریں جو ریٹیڈ وولٹیج کی ضروریات کو پورا کرتے ہیں۔

③HDMl ان پٹ پورٹ: سگنل سورس مین لونٹ کو کے ساتھ جوڑتا ہے۔
HDMl کیبل کا استعمال کرتے ہوئے ٹرانسمیٹر (TX) مین یونٹ۔

④انفراریڈ ٹرانسمیٹر ایکسٹینشن کیبل ساکٹ: اس پروڈکٹ کے ساتھ فراہم کردہ انفراریڈ ٹرانسمیٹر ایکسٹینشن کیبل داخل کریں اور وصول کنندہ سے انفراریڈ سگنل کو ریلے کرنے کے لیے اورکت ٹرانسمیٹر کو وصول کرنے والے ڈیوائس کے ہر ممکن حد تک قریب رکھیں۔

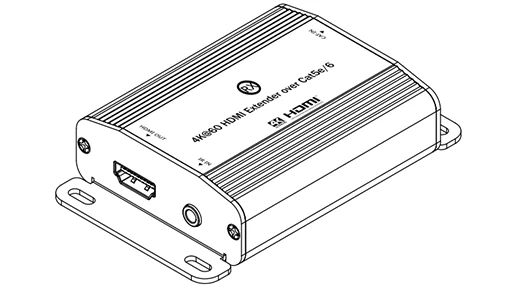

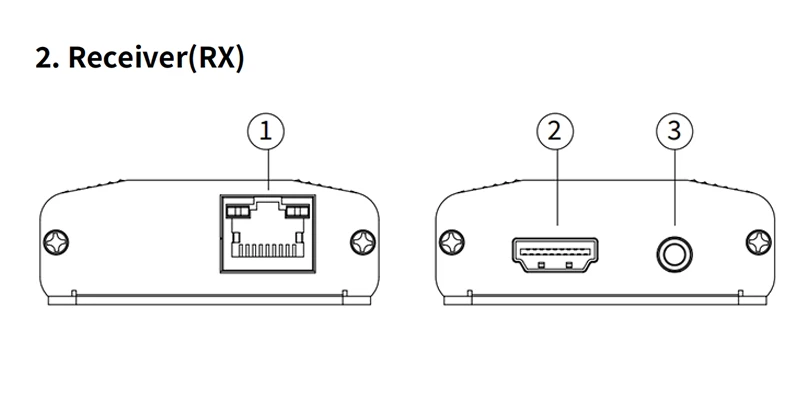

وصول کنندہ (RX)

①RJ45 ان پٹ پورٹ: ٹرانسمیٹر (TX) اور رسیور (RX) مین یونٹس کو نیٹ ورک کیبل سے جوڑتا ہے۔

②HDMlinput پورٹ: ڈسپلے ڈیوائس کو ریسیور (RX) مین یونٹ سے جوڑنے کے لیے HDMl کیبل استعمال کرتا ہے۔

③انفراریڈ ریسیور ایکسٹینشن کورڈ ساکٹ: شامل انفراریڈ ریسیور ایکسٹینشن کورڈ میں پلگ کرتا ہے اور اورکت ریسیور کی حد میں ریموٹ کنٹرول کا استعمال کرتا ہے۔

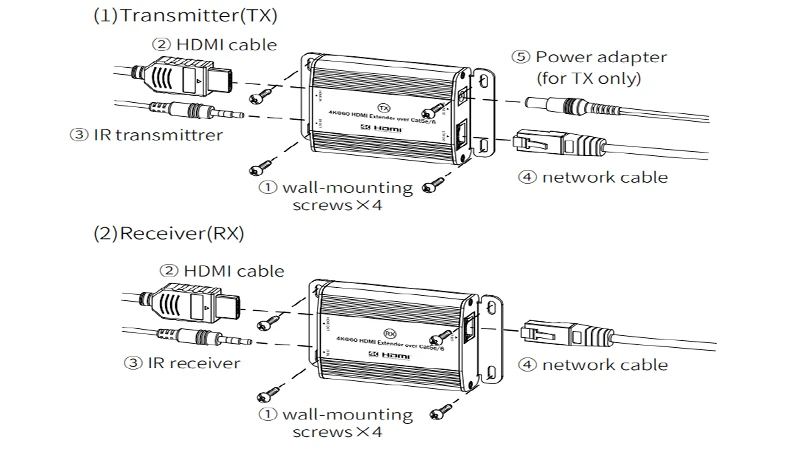

تنصیب اور کنکشن

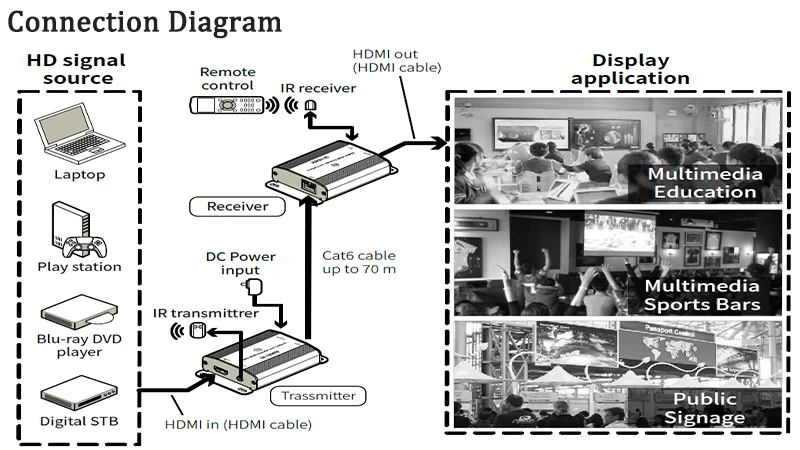

کنکشن کی ہدایات:

①سگنل سورس ڈیوائس کو ٹرانسمٹ سے جوڑنے کے لیے HDMl کیبلز استعمال کریں۔ ter (TX)، اور ریسیور (RX) مین یونٹ میں ڈسپلے ڈیوائس۔

②ٹرانسمیٹر (TX) مین یونٹ کو رسیور (RX) مین یونٹ سے جوڑنے کے لیے غیر شیلڈ یا شیلڈ CAT5e/6(UTP/STP) اور متوازی وائرنگ والی معیاری نیٹ ورک کیبل استعمال کریں۔

③خودکار طور پر شروع کرنے اور چلانے کے لیے پاور کی ہڈی کو جوڑیں۔

اورکت ریموٹ کنٹرول ہدایات:

①انفراریڈ ایمیٹر ایکسٹینشن کیبل کو ٹرانسمیٹر (TX) پر موجود lR OUT جیک سے اور انفراریڈ ریسیور ایکسٹینشن کیبل کو ریسیور (RX) پر موجود lR INiack سے جوڑیں۔

②ایکسٹینشن کیبل کے انفراریڈ ایمیٹر ہیڈ کو سگنل سورس ڈیوائس کی انفراریڈ ریسیونگ ونڈو کے قریب رکھا جانا چاہیے۔

③سگنل سورس ڈیوائس کا انفراریڈ ریموٹ کنٹرول استعمال کریں تاکہ انفراریڈ ریسیور ہیڈ کو نشانہ بنایا جا سکے جو کہ رسیور (RX) سے درست طریقے سے جڑا ہوا ہے تاکہ دور سے چینلز کو منتخب کیا جا سکے اور پلے بیک ٹریکس کو کنٹرول کیا جا سکے۔

سوال: ٹی وی سکرین ڈسپلے غیر معمولی، ٹمٹماہٹ، اور آواز ہے؟
ہکلانا

A: (1) چیک کریں کہ آیا نیٹ ورک کیبل درست طریقے سے ٹھیک ہے اور لمبائی اجازت دی گئی حد کے اندر ہے۔

(2) پاور آف اور TX اینڈ پر۔

س: رسیور کے RX اینڈ کے RJ45 کنیکٹر پر نارنجی روشنی نہیں جلتی ہے۔

A: (1) چیک کریں کہ آیا نیٹ ورک کیبل ایک معیاری نیٹ ورک کیبل ہے جس کے دونوں سروں پر متوازی کنکشن ہیں۔

(2) چیک کریں کہ آیا TX اینڈ پر HDMl سگنل ان پٹ نارمل ہے۔

(3) پاور آف اور TX اینڈ پر۔

س: رسیور کے RX اینڈ کے RJ45 کنیکٹر پر نارنجی روشنی چمک رہی ہے، لیکن کوئی امیج آؤٹ پٹ نہیں ہے۔

A: (1) چیک کریں کہ آیا ڈسپلے موجودہ HDMl سگنل موڈ کو سپورٹ کرتا ہے۔

(2) چیک کریں کہ آیا HDMl کیبل اور ڈسپلے ٹھیک طرح سے ٹھیک ہیں۔

(3) نیٹ ورک کیبل کو دوبارہ ان پلگ کرنے کی کوشش کریں یا TX اینڈ پر پاور آف کریں۔
